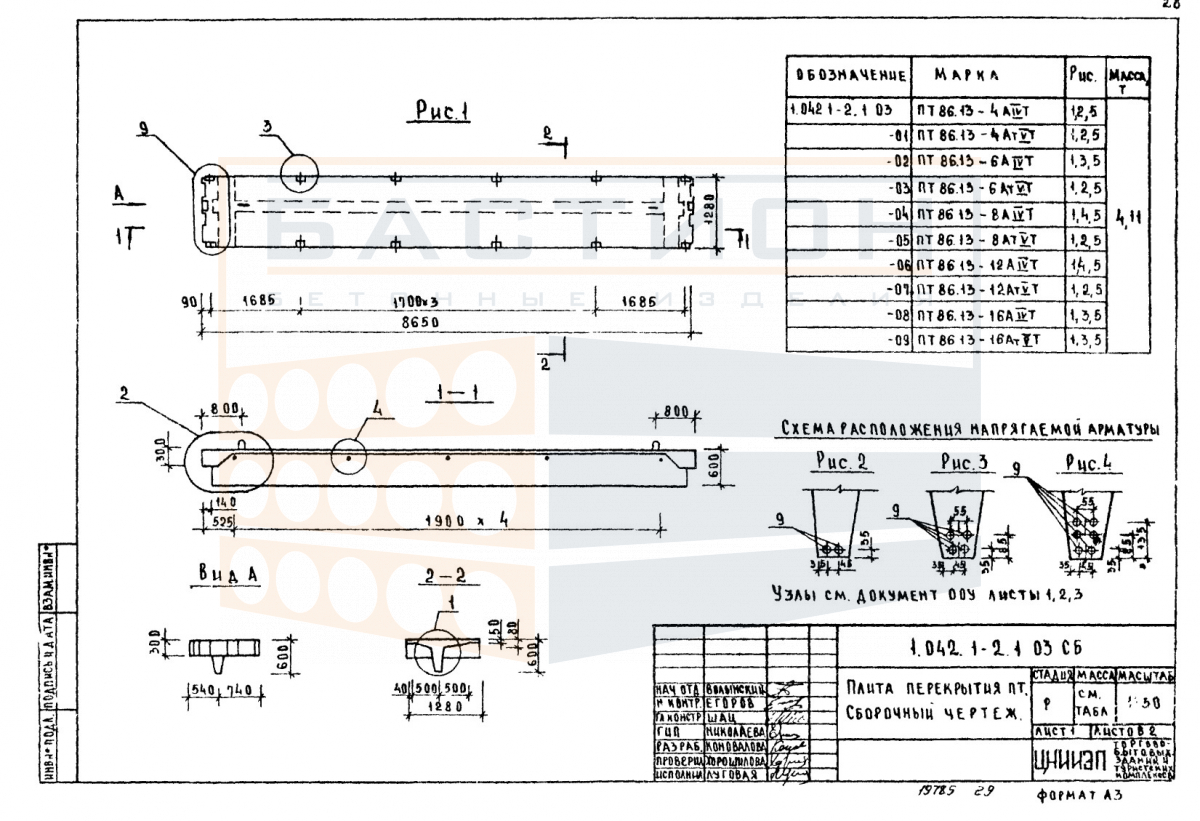

Плита ребристая ПТ 86.13-8 АIVТ (АVТ), серия 1.042.1-2, выпуск 1

Плита ребристая ПТ 86.13-8 АIVТ (АVТ) — железобетонный элемент горизонтальной несущей системы здания, относящийся к типовой серии 1.042.1-2 выпуск 1. Изделие применяется для устройства междуэтажных перекрытий и покрытий в зданиях с несущими стенами или каркасом. Конструкция включает продольные ребра, воспринимающие изгибающие нагрузки от полезного веса и собственной массы, и полку, распределяющую нагрузку на ребра. Армирование выполнено предварительно напряженной арматурой класса АIVТ (АVТ), что обеспечивает повышенную трещиностойкость и жесткость плиты в эксплуатационной стадии.

Плиты данного типоразмера предназначены для перекрытий с расчетными нагрузками, устанавливаемыми проектом. Работа элемента в пролете требует строгого соблюдения глубины опирания на несущие конструкции — стены, ригели или балки. Ошибки при монтаже, такие как недостаточная площадь опирания или перекос плиты, приводят к неравномерному распределению усилий и возможному разрушению опорных зон. Сопряжение плит между собой осуществляется по боковым швам с последующим омоноличиванием, что обеспечивает совместную работу элементов перекрытия.

Область применения и технические особенности

Плита ПТ 86.13-8 монтируется в составе сборного перекрытия на отметках, заданных проектом. Опирание производится на несущие элементы здания — продольные и поперечные стены, а также на ригели каркаса. Перед монтажом проверяется отметка опорных поверхностей и их горизонтальность. Строповка осуществляется за монтажные петли. После выверки положения плита фиксируется с помощью анкерных связей. Швы между смежными плитами заполняются бетоном марки, указанной в проекте. Запрещается нарушать целостность торцевых участков, так как в них размещены выпуски арматуры.

• Продольные ребра плиты работают как балки, воспринимающие изгибающий момент от равномерно распределенной нагрузки; полка передает давление на ребра и обеспечивает горизонтальную жесткость перекрытия.
• Опирание плиты выполняется на несущие стены или ригели с глубиной, установленной проектом; недостаточное опирание снижает несущую способность и может вызвать скол бетона в торце.
• Монтажные петли используются для строповки и выверки; после установки их допускается загибать или срезать, если это предусмотрено проектом, но без повреждения защитного слоя.
• Швы между смежными плитами омоноличиваются мелкозернистым бетоном на всю высоту шва; это создает жесткий диск перекрытия и предотвращает взаимное смещение плит.
• При монтаже не допускается опирание плиты на ребра или полку в местах, не предусмотренных проектом; все опоры должны быть выверены по высоте.
• Типоразмер плиты соответствует серии 1.042.1-2 выпуск 1, что определяет геометрические параметры, расположение арматуры и монтажных петель, а также допустимые схемы опирания.

Соблюдение требований к опиранию, фиксации и омоноличиванию стыков гарантирует расчетную работу перекрытия в течение всего срока эксплуатации. Любое отклонение от проектных решений, включая изменение глубины опирания или повреждение защитного слоя, снижает долговечность конструкции.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровной площадке с твердым покрытием. Под каждую плиту в опорных зонах укладываются деревянные прокладки из древесины хвойных пород. При штабелировании прокладки располагаются строго одна над другой по вертикали, число ярусов ограничивается несущей способностью нижних плит и должно соответствовать схеме складирования, исключающей деформации. Кромки и торцы плит защищаются от повреждений. В зимнее время место складирования очищается от снега и наледи.

Транспортировка осуществляется в кузове автомобиля или на железнодорожной платформе. Плиты укладываются на подкладки в местах опорных зон, фиксируются от продольного и поперечного смещения с помощью упорных брусьев и стяжных ремней. Перевозка навалом запрещена. При погрузке и разгрузке не допускается сбрасывание, удары, а также строповка за ребра или полку вне монтажных петель. Использование грузозахватных приспособлений, не рассчитанных на массу изделия (4110 кг), недопустимо.
