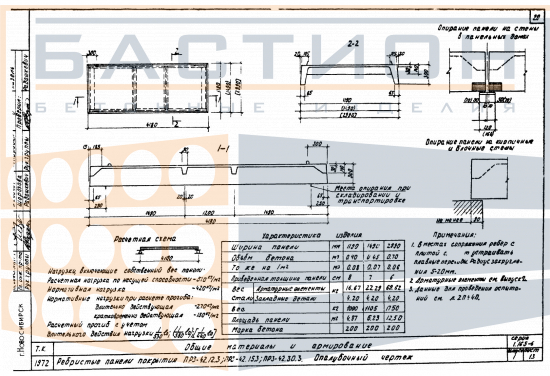

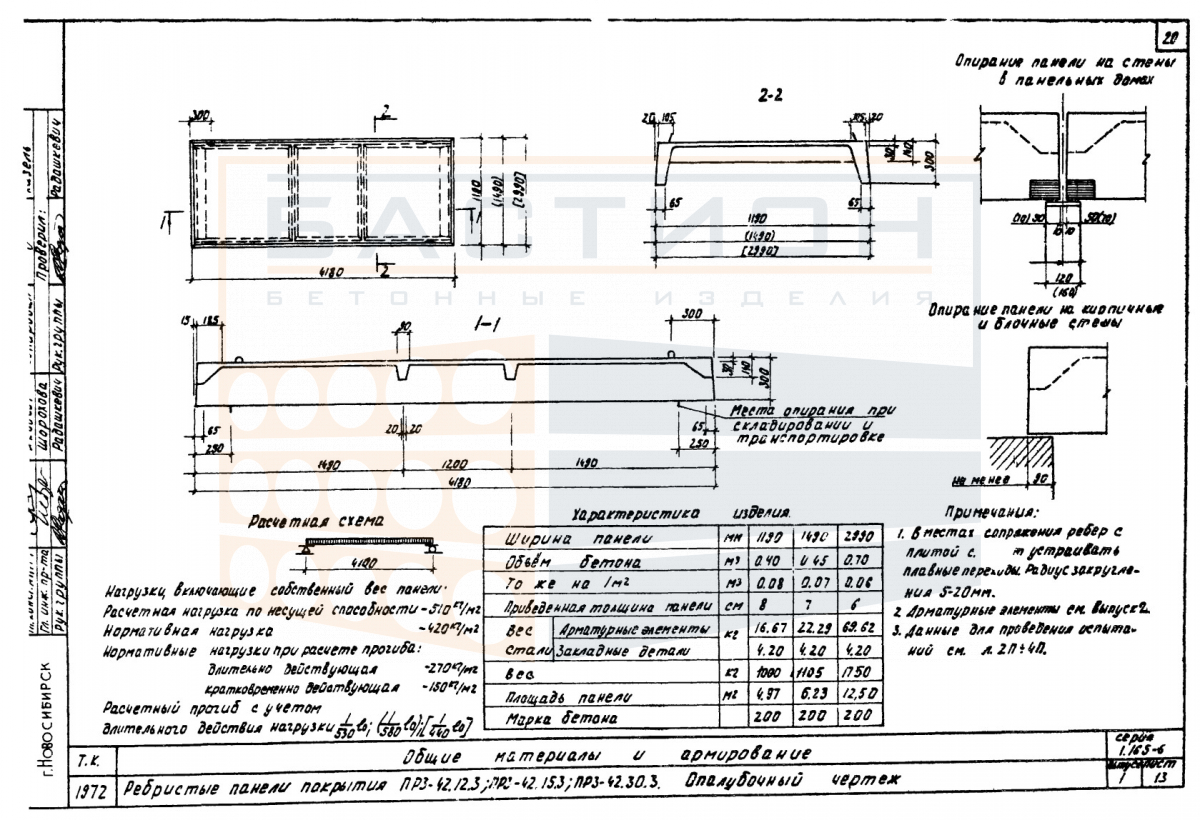

Плита ребристая ПР 3-42.15.3, серия 1.165-6, вып. 1

Плита ребристая ПР 3-42.15.3 серии 1.165-6 выпуска 1 — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для восприятия вертикальных нагрузок и передачи их на опорные конструкции. Ребристая конфигурация с продольными ребрами обеспечивает повышенную жесткость и несущую способность при сниженном расходе материала по сравнению со сплошными плитами.

Применение плит данного типоразмера характерно для перекрытий под нормативные нагрузки в зданиях с шагом колонн до 6 м. Точные параметры опирания и монтажные узлы уточняются по рабочей документации серии. Несоблюдение проектной глубины опирания или нарушение ориентации ребер могут привести к перераспределению напряжений и снижению эксплуатационной надежности конструкции.

Область применения и технические особенности

Технические особенности плиты определяют требования к ее монтажу и эксплуатации.

• Плита укладывается на несущие элементы (ригели, балки или стены) с опиранием по коротким сторонам; ребра должны располагаться в пролете перпендикулярно опорам.
• Глубина опирания назначается по проекту с учетом расчетных нагрузок и конструктивной схемы здания; недостаточное опирание недопустимо.
• Монтажное положение плиты контролируется по отметкам верха опорных конструкций; перекос плиты не допускается.
• Стыки между смежными плитами заполняются бетоном или раствором по проектному решению для обеспечения совместной работы диска перекрытия.
• При строповке и разгрузке необходимо избегать повреждения торцевых зон и ребер; дефекты поверхности снижают несущую способность и долговечность.
• Хранение плит должно исключать опирание на ребра в нерасчетном положении и обеспечивать сохранность монтажных петель.

Соблюдение проектных решений по опиранию и омоноличиванию обеспечивает равномерную передачу нагрузок и устойчивость перекрытия в целом. Все отклонения от проекта должны быть согласованы с проектной организацией.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном основании. Под нижний ряд укладываются деревянные прокладки в местах опорных зон. Прокладки последующих рядов устанавливаются строго вертикально над прокладками нижнего ряда для исключения изгибающих нагрузок. Высота штабеля ограничивается по условиям устойчивости и безопасной выгрузки.

При транспортировке плиты размещаются в кузове в один или несколько рядов с фиксацией от продольных и поперечных смещений. Перевозка навалом не допускается. Погрузка и выгрузка выполняются краном с использованием монтажных петель. Сбрасывание плит и ударные нагрузки при выгрузке запрещены.
