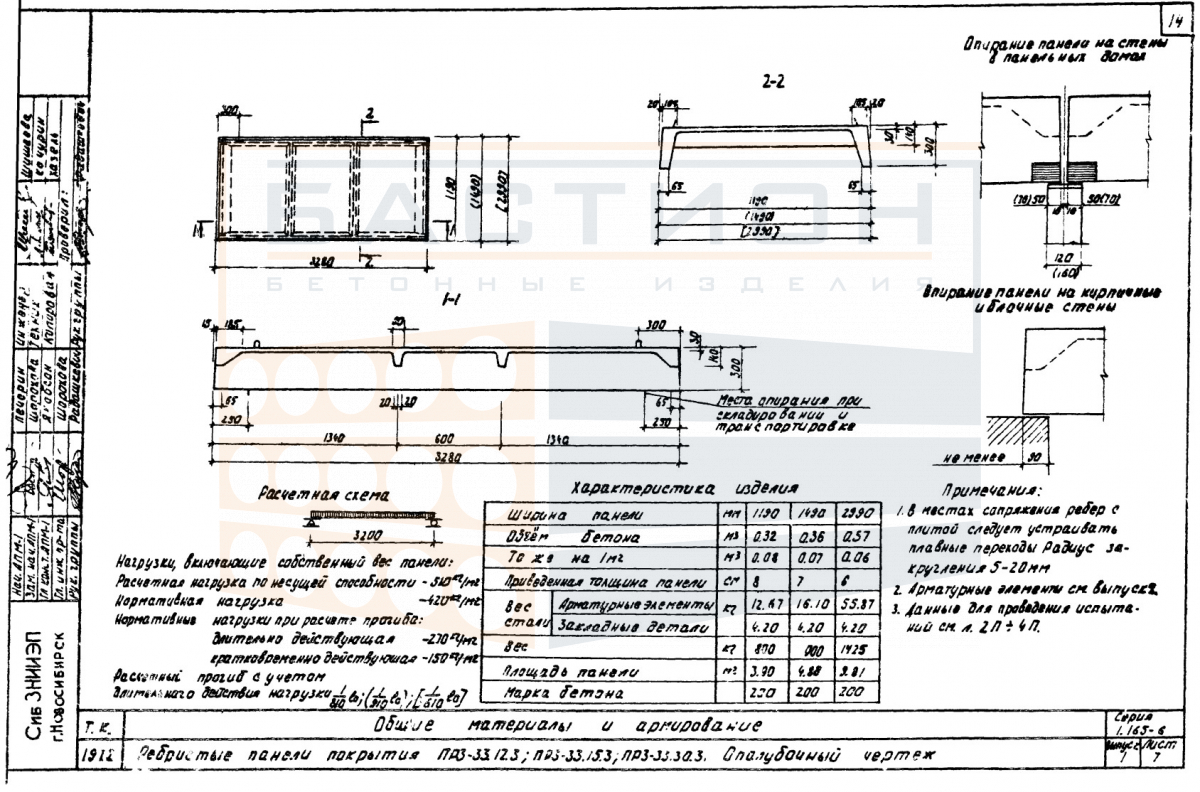

Плита ребристая ПР 3-33.12.3, серия 1.165-6, вып. 1

Плита ребристая ПР 3-33.12.3 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытия или покрытия в зданиях различного назначения. Изделие относится к серии 1.165-6, выпуск 1, которая регламентирует основные параметры и конструктивные решения для ребристых плит. Продольные ребра плиты воспринимают изгибающие нагрузки и передают усилия на несущие стены, балки или ригели, обеспечивая жесткость и устойчивость перекрытия.

Плита рассчитана на эксплуатацию в условиях нормальных температур и влажности внутренних помещений. При монтаже необходимо обеспечить проектную глубину опирания ребер на опорные конструкции, а также точное совмещение монтажных петель и строповочных устройств. Нарушение схемы опирания или повреждение торцевых зон может привести к неравномерному распределению нагрузок и снижению несущей способности плиты.

Область применения и технические особенности

Плита ПР 3-33.12.3 используется в качестве сборного элемента перекрытий и покрытий зданий с кирпичными, бетонными или железобетонными несущими стенами, а также в каркасно-панельных конструкциях. Монтаж плиты выполняется по осям здания с контролем горизонтальности опорных площадок. Швы между плитами заполняются цементно-песчаным раствором или бетоном по проектному решению. Типоразмер соответствует решениям серии 1.165-6, вып. 1.

• Плита работает в пролете между несущими опорами, передавая нагрузку от вышележащих конструкций, оборудования и людей на стены или ригели.
• Продольные ребра жесткости воспринимают изгибающие моменты, обеспечивая требуемую жесткость перекрытия при проектном опирании.
• Глубина опирания плиты на несущие элементы задается рабочей документацией и уточняется при проектировании узлов сопряжения.
• Монтажное положение проверяется по отметкам и осям; недопустимы перекосы, смещения и опирание на неподготовленное основание.
• Торцевые зоны плиты не должны повреждаться при строповке и разгрузке, так как это может снизить анкеровку арматуры и несущую способность.
• Швы между смежными плитами заполняются по проекту; омоноличивание повышает пространственную жесткость перекрытия.
• При монтаже необходимо использовать грузозахватные приспособления, соответствующие массе и геометрии изделия.

Соблюдение проектных требований к опиранию, фиксации и омоноличиванию швов обеспечивает совместную работу плит в составе перекрытия и предотвращает образование трещин и деформаций.

Правила хранения и транспортировки изделия

Плиты ребристые складируются в горизонтальном положении на ровном твердом основании. Под ребра укладываются деревянные или бетонные прокладки, расположенные в опорных зонах. Прокладки соседних ярусов должны совпадать по вертикали, исключая изгиб изделия. Высота штабеля ограничена схемой складирования и подбирается с учетом прочности плит и устойчивости штабеля. Плиты не должны опираться на слабые кромки или торцы.

При транспортировке плиты фиксируются от продольного и поперечного смещения. Размещение в кузове исключает удары и перекосы. Погрузка и разгрузка выполняются с применением мягких стропов или траверс, предотвращающих повреждение ребер, монтажных петель и бетона. Запрещается перевозка плит навалом или с опиранием на незащищенные участки.
