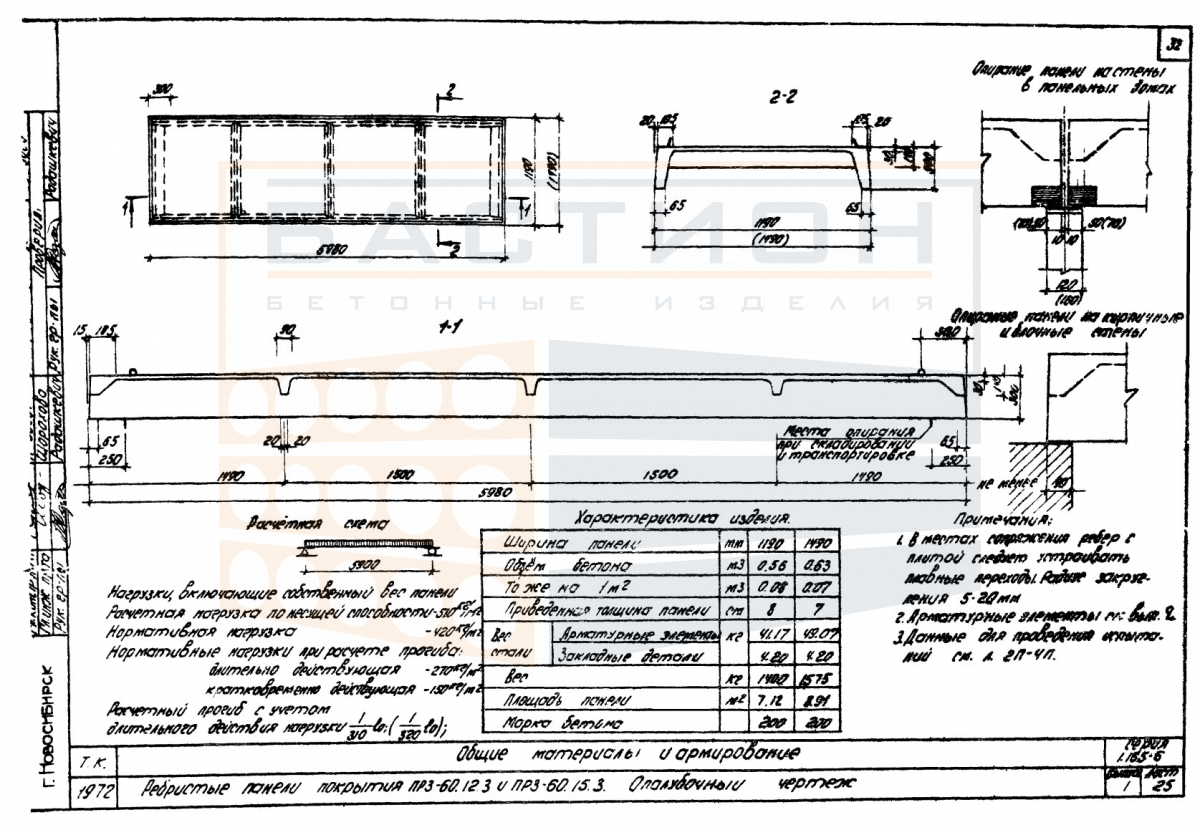

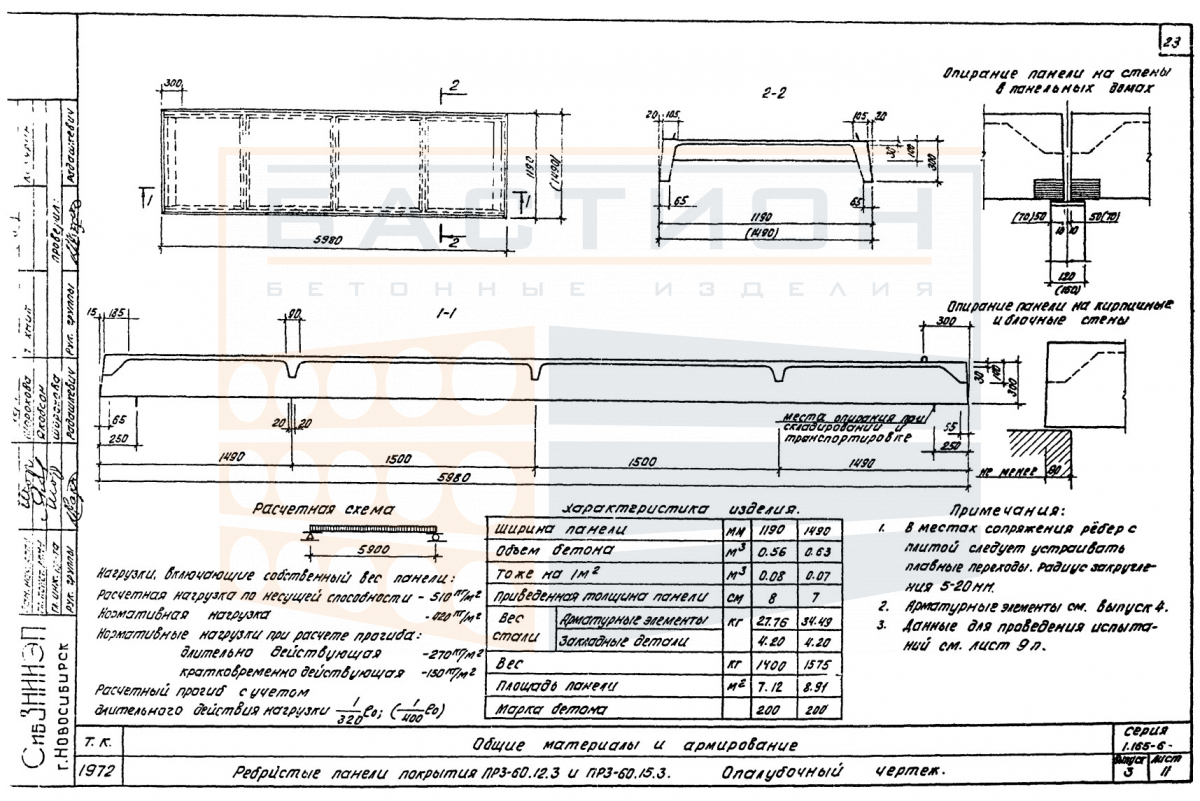

Плита ребристая ПР 3-60.15.3, серия 1.165-6, вып. 1, 3

Плита ребристая ПР 3-60.15.3 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий в зданиях различного назначения. Изделие относится к серии 1.165-6, выпуск 1, 3, которая регламентирует конструктивные решения для сборных ребристых плит. Ребра плиты работают как продольные несущие элементы, обеспечивая жесткость конструкции и восприятие изгибающих нагрузок. Материал — тяжелый бетон с внутренним стальным армированием, что позволяет изделию воспринимать эксплуатационные нагрузки и передавать их на опорные конструкции.

Плита ПР 3-60.15.3 применяется в составе сборных перекрытий промышленных, общественных и гражданских зданий. Работает в пролете между несущими балками, ригелями или стенами. Характер нагрузок — равномерно распределенные и сосредоточенные, включая вес пола, оборудования, людей. Ошибки при выборе схемы опирания или повреждение ребер в процессе монтажа могут привести к снижению несущей способности и деформациям. Требуется проектная глубина опирания и правильная ориентация плиты: ребра направлены вниз.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные конструкции — стены, балки или ригели с проектными закладными деталями. Плита укладывается в проектное положение с выверкой по осям и отметкам. Сопряжение с опорами осуществляется через монтажные стыки, которые омоноличиваются после установки. Важно обеспечить передачу нагрузки строго через предусмотренные опорные зоны, исключив опирание на слабые участки.

• Работает в пролете между несущими опорами, воспринимая изгибающие нагрузки за счет продольных ребер и полки.
• Опирание производится на балки, ригели или стены по продольным или поперечным сторонам согласно проекту.
• Глубина опирания задается рабочей документацией серии 1.165-6 и контролируется при монтаже.
• Торцевые зоны плиты не должны повреждаться при строповке и разгрузке — в них расположены арматурные выпуски для стыков.
• Пустоты между ребрами после укладки могут использоваться для прокладки коммуникаций только по проекту.
• Типичная ошибка — монтаж плиты на неподготовленное основание или с перекосом, что вызывает неравномерную передачу нагрузки.

Стыки между плитами омоноличиваются после выверки, что обеспечивает пространственную жесткость перекрытия. Для сварки закладных деталей применяются электроды по проекту. Контроль положения плиты выполняется по осям и отметкам.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном и твердом основании. Опорные зоны (под ребрами) должны быть выровнены, а прокладки располагаться строго по одной вертикальной линии. Защита ребер и монтажных петель от повреждений обязательна. Высота штабеля определяется с учетом массы и геометрии изделия, но не должна превышать допустимые нормы.

Транспортировка осуществляется в горизонтальном положении с надежной фиксацией от смещения. Плиты не перевозятся навалом. При погрузке и разгрузке исключаются удары и резкие перекосы. Строповка выполняется за монтажные петли. При разгрузке запрещается сбрасывание и опирание на слабые кромки.
