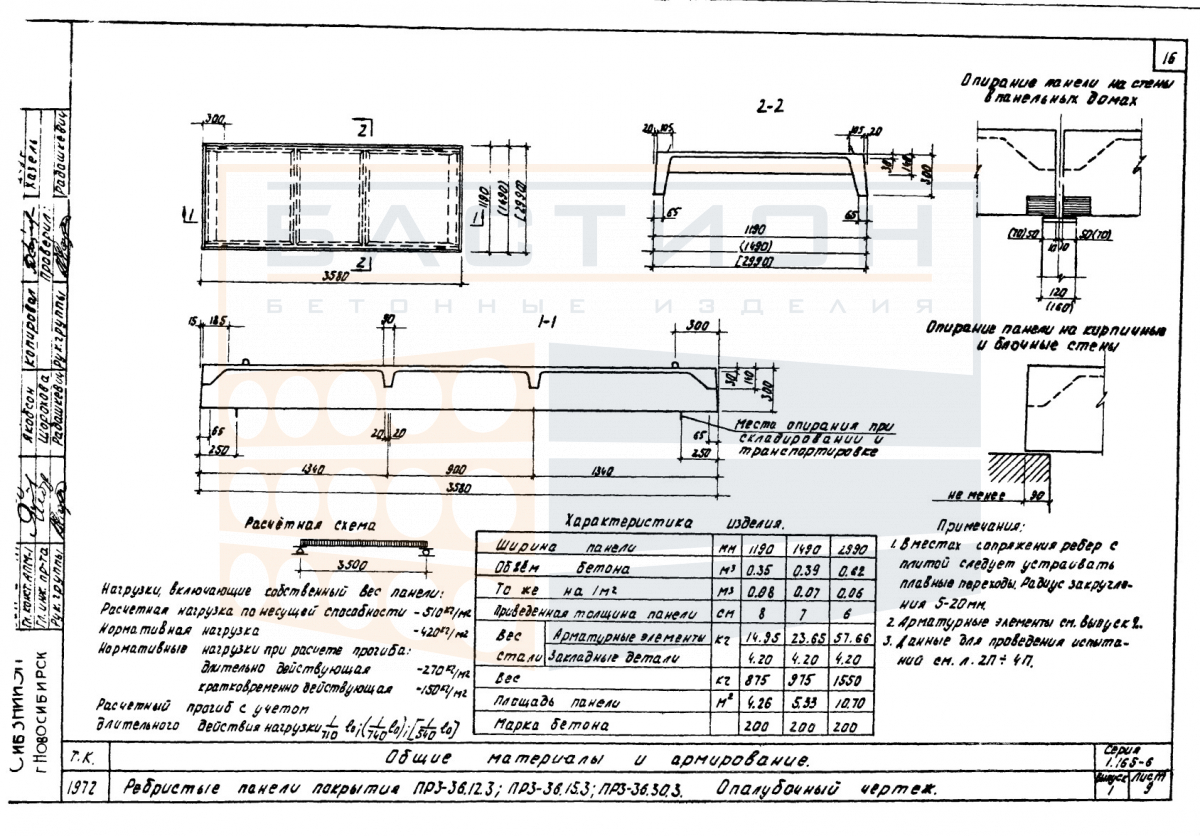

Плита ребристая ПР 3-36.30.3, серия 1.165-6, вып. 1

Плита ребристая ПР 3-36.30.3 — это железобетонный сборный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий и покрытий в каркасных конструкциях. Рёбра жёсткости воспринимают изгибающие нагрузки и передают усилия на опорные элементы — балки, ригели или несущие стены. Изделие относится к серии 1.165-6, выпуск 1, разработанной для унификации сборных перекрытий с пролётами до определённых величин.

Типоразмер ПР 3-36.30.3 рассчитан на эксплуатацию в составе каркасных зданий с шагом несущих опор, соответствующим длине плиты. Геометрия рёбер и полки обеспечивает равномерное распределение временных и постоянных нагрузок. Неправильный монтаж, в частности смещение опорных зон или повреждение торцов, может привести к нерасчётному распределению усилий и снижению несущей способности.

Область применения и технические особенности

Монтаж плиты выполняется с опиранием на две или три стороны в зависимости от проектной схемы. Опорные зоны располагаются вдоль продольных рёбер; поперечные рёбра не предназначены для восприятия сосредоточенных нагрузок от опор. Укладка производится на выверенное основание из железобетонных ригелей или стальных балок с обязательной выверкой по отметкам. Стыки между плитами омоноличиваются для обеспечения пространственной жёсткости диска перекрытия.

• Работает в пролёте между несущими опорами, передавая нагрузку на ригели или стены через продольные рёбра.
• Требует проектной глубины опирания, которая указывается в рабочей документации серии; недостаточное опирание снижает несущую способность.
• Торцевые зоны плиты не должны повреждаться при строповке — повреждения могут привести к образованию трещин в зоне анкеровки арматуры.
• Установка выполняется с использованием временных креплений до завершения омоноличивания швов; расфиксация производится после набора бетоном швов проектной прочности.
• Пустоты между рёбрами (при наличии) не предназначены для прокладки коммуникаций без дополнительных проектных решений.
• Ориентация плиты должна строго соответствовать проектной схеме: продольные рёбра направлены вдоль пролёта.
• Швы между смежными плитами заполняются бетоном или раствором по проекту для обеспечения совместной работы элементов под нагрузкой.

Применение плиты в составе сборного каркаса требует соблюдения всех проектных узлов сопряжения со смежными конструкциями — анкеровки, закладных деталей и опорных площадок.

Правила хранения и транспортировки изделия

Складирование плиты производится в горизонтальном положении на ровном твёрдом основании. Под каждое ребро в опорных зонах устанавливаются деревянные прокладки; нижняя прокладка предотвращает контакт бетона с грунтом. Прокладки одного яруса располагаются строго по одной вертикали с прокладками предыдущего яруса для исключения изгибающих усилий от вышестоящих элементов. Высота штабеля ограничивается требованиями устойчивости и несущей способности нижнего изделия; точные параметры задаются по проекту складирования.

Транспортировка выполняется на специализированном автотранспорте с фиксацией плиты от продольного и поперечного смещения. Перевозка навалом не допускается. Строповка производится за монтажные петли или специально предусмотренные захватные устройства; запрещается подъём за рёбра или полку. Погрузка и разгрузка выполняются плавно, без рывков и ударов. Повреждённые при транспортировке изделия не подлежат монтажу без подтверждения сохранения несущей способности.
