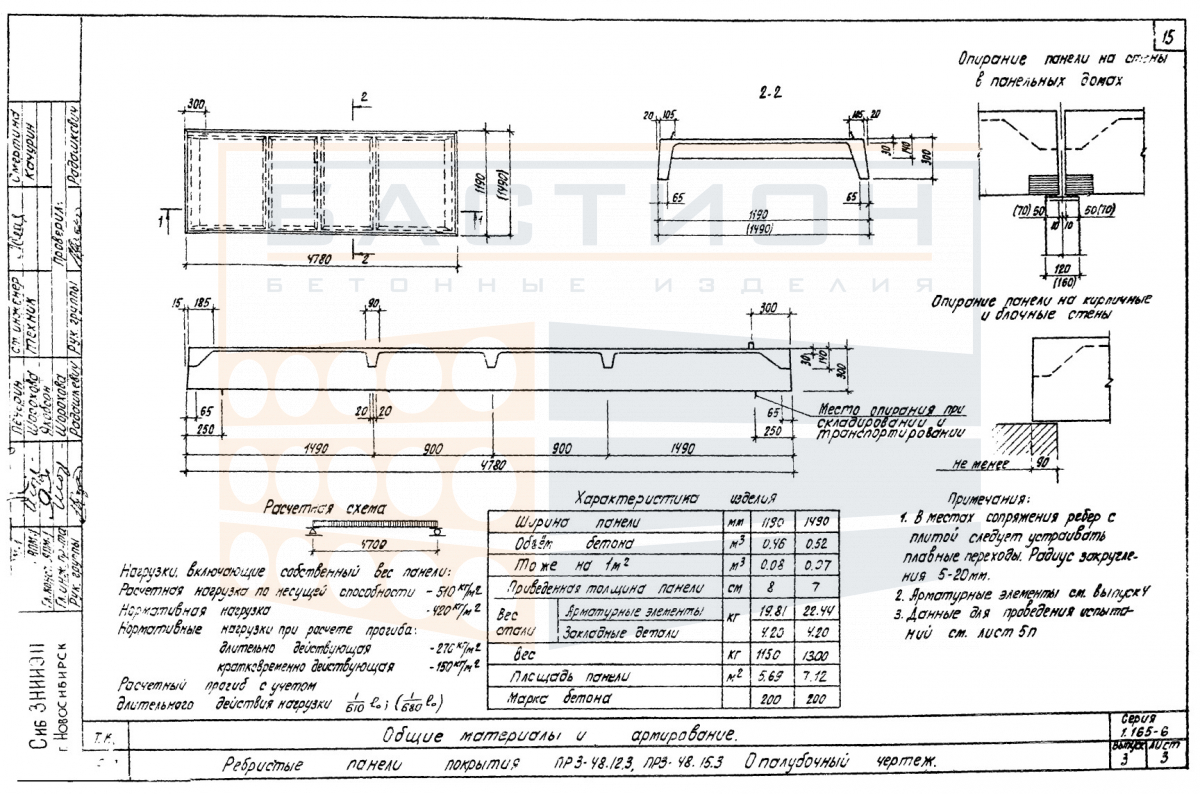

Плита ребристая ПР 3-48.15.3, серия 1.165-6, вып. 1, 3

Плита ребристая ПР 3-48.15.3 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии 1.165-6 (выпуски 1, 3) и предназначено для восприятия нагрузок от пола, перегородок и оборудования с передачей усилий на несущие опоры. Ребристая конструкция с продольными ребрами обеспечивает жесткость при изгибе, что позволяет перекрывать пролеты с минимальным расходом материала.

Применение плит данного типоразмера предусматривает опирание на несущие стены или ригели с проектной глубиной. Корректная ориентация ребер вниз обязательна: ребра воспринимают растягивающие напряжения, а верхняя полка — сжимающие. Нарушение схемы опирания, смещение опорных зон или монтаж на неподготовленное основание приводят к перераспределению усилий и могут вызвать образование трещин. Швы между смежными плитами заполняются бетоном с последующим омоноличиванием для обеспечения совместной работы перекрытия.

Область применения и технические особенности

Монтаж плиты ПР 3-48.15.3 выполняется с использованием крана, оснащенного траверсой для захвата за монтажные петли. Плита укладывается на опорные поверхности, предварительно выверенные по отметкам. Глубина опирания и наличие анкерных связей определяются проектной документацией. В зонах опирания необходимо предусмотреть выравнивающий слой раствора для исключения точечных нагрузок.

• Плита рассчитана на работу в пролете между несущими опорами; ребра ориентированы вертикально вниз, что обеспечивает эффективное восприятие изгибающих моментов.
• Торцевые участки плиты являются опорными зонами — повреждение бетона или арматуры в этих местах недопустимо, так как это снижает несущую способность.
• Строповка изделия осуществляется только за монтажные петли; использование поврежденных или деформированных петель запрещается во избежание аварий.
• Укладка плиты производится на слой свежего раствора толщиной, компенсирующей неровности опорной поверхности, что обеспечивает равномерное распределение нагрузки.
• Смежные плиты соединяются между собой сваркой закладных деталей и последующим бетонированием швов, что обеспечивает пространственную жесткость перекрытия.
• При монтаже следует контролировать совпадение осей плиты с проектными отметками; допуск смещения не должен превышать значений, указанных в проекте.

Соблюдение требований к опиранию и анкеровке обеспечивает равномерную передачу нагрузки на каркас здания и исключает деформации перекрытия в процессе эксплуатации.

Правила хранения и транспортировки изделия

Плиты ребристые хранятся в штабелях на ровной твердой поверхности, исключающей просадку грунта. Под каждую плиту в местах опорных зон устанавливаются деревянные или бетонные прокладки. Прокладки в штабеле должны располагаться строго по вертикали, чтобы избежать изгибающих нагрузок. Высота штабеля ограничивается несущей способностью нижних плит и условиями безопасности.

Транспортирование плит выполняется в горизонтальном положении на транспортных средствах, оборудованных ложементами или опорами, повторяющими контур опорных зон. Плиты фиксируются от продольного и поперечного смещения с помощью инвентарных упоров. Перевозка навалом, а также сброс и кантование изделий не допускаются. Погрузочно-разгрузочные работы производятся с использованием траверс или стропов, исключающих перекос петель.
