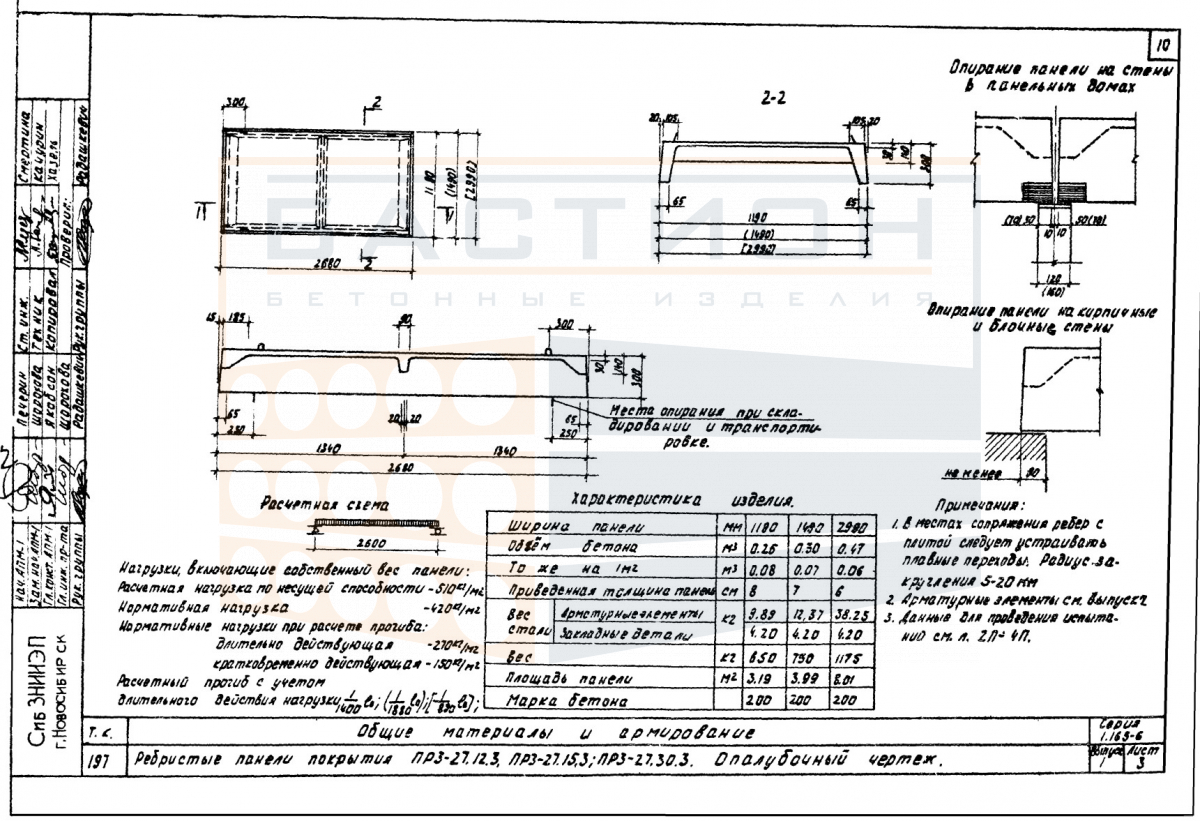

Плита ребристая ПР 3-27.30.3, серия 1.165-6, вып. 1

Плита ребристая ПР 3-27.30.3 — это железобетонный элемент горизонтальной несущей системы здания, используемый в перекрытиях и покрытиях промышленных зданий. Изделие относится к серии 1.165-6, выпуск 1, и предназначено для работы в составе сборного каркаса зданий с опиранием на ригели, стропильные балки или фермы. Ребристая конструкция плиты обеспечивает восприятие изгибающих нагрузок и распределение усилий на несущие опоры.

Применение плиты данного типоразмера рассчитано на пролеты, соответствующие габаритам ячейки каркаса. При монтаже необходимо строго соблюдать проектное опирание плиты на опорные конструкции с выверкой горизонтальности и совмещения осей. Недостаточная глубина опирания или перекос плиты при установке могут привести к перераспределению напряжений в ребрах и снижению несущей способности перекрытия.

Область применения и технические особенности

Монтаж плит выполняется с использованием крана с грузоподъемностью, достаточной для подъема изделия массой 1175 кг. Строповка производится за четыре монтажные петли с обеспечением равномерного натяжения строп. После установки в проектное положение плита фиксируется сваркой закладных деталей к опорным элементам, затем швы между плитами омоноличиваются бетоном.

• Опора плиты должна соответствовать проектным отметкам, ширина опирания устанавливается по рабочей документации серии 1.165-6.
• При установке контролируется отсутствие перекосов и зазоров между смежными плитами более допустимых значений.
• Ребра плит ориентируются вдоль пролета, не допускается монтаж с нарушением проектного положения ребер.
• Торцевые зоны плит в районе опирания не должны иметь повреждений и сколов, влияющих на прочность опорного сечения.
• Соединение плит между собой выполняется сваркой выпусков арматуры с последующим замоноличиванием стыков бетоном.
• Перед началом монтажа проверяется состояние монтажных петель и отсутствие дефектов на изделии.

Соблюдение перечисленных требований при монтаже обеспечивает расчетную работу плиты в конструкции перекрытия и предотвращает снижение несущей способности элементов.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном основании, исключающем неравномерную осадку опор. Под ребра и полки в местах, соответствующих опорным зонам, устанавливаются деревянные или резиновые прокладки. Высота штабеля ограничивается устойчивостью и целостностью нижних рядов.

При транспортировке плиты размещаются на транспортном средстве в один ряд, фиксируются от продольных и поперечных смещений с использованием инвентарных упоров и гибких стяжек. Перевозка навалом запрещена. Погрузка и выгрузка осуществляются с применением траверс, обеспечивающих равномерное распределение усилий на монтажные петли.
