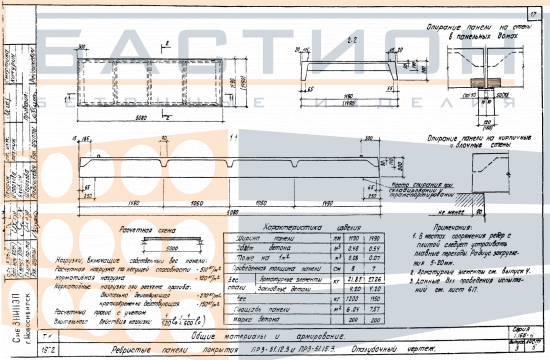

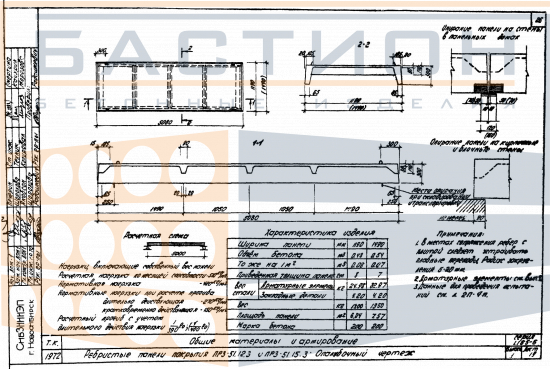

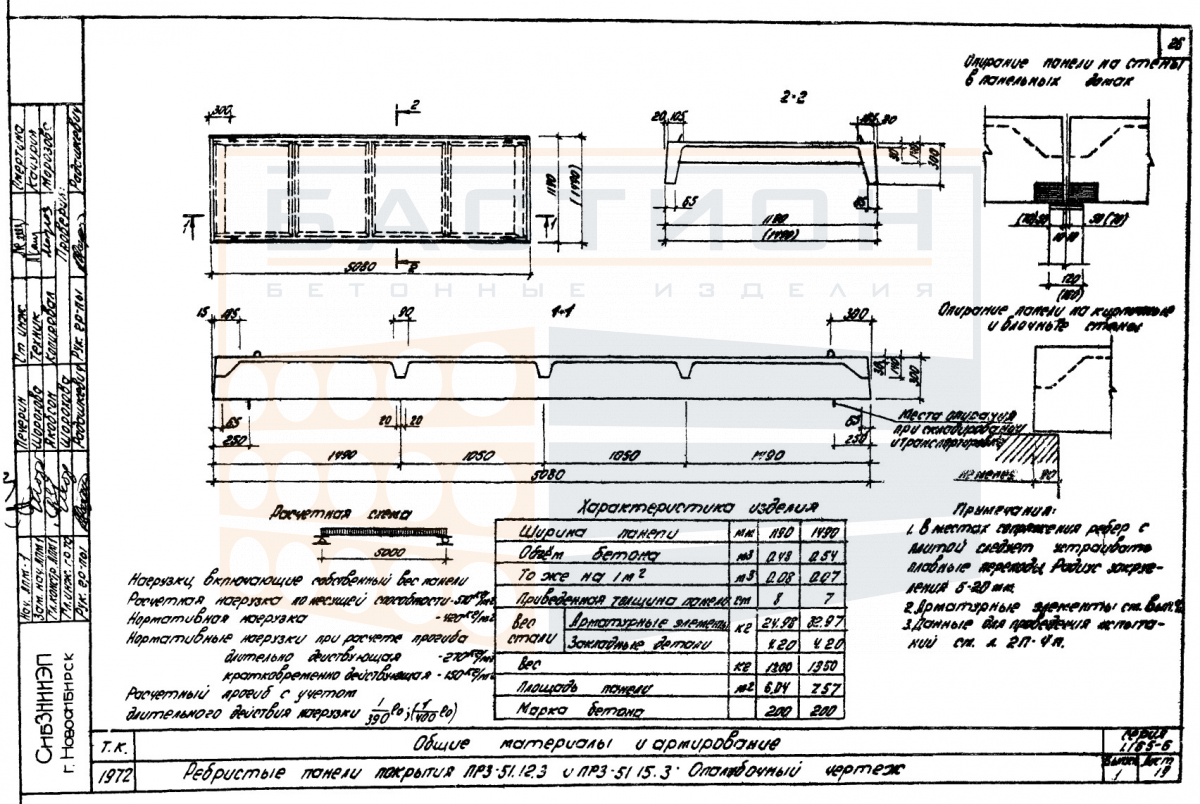

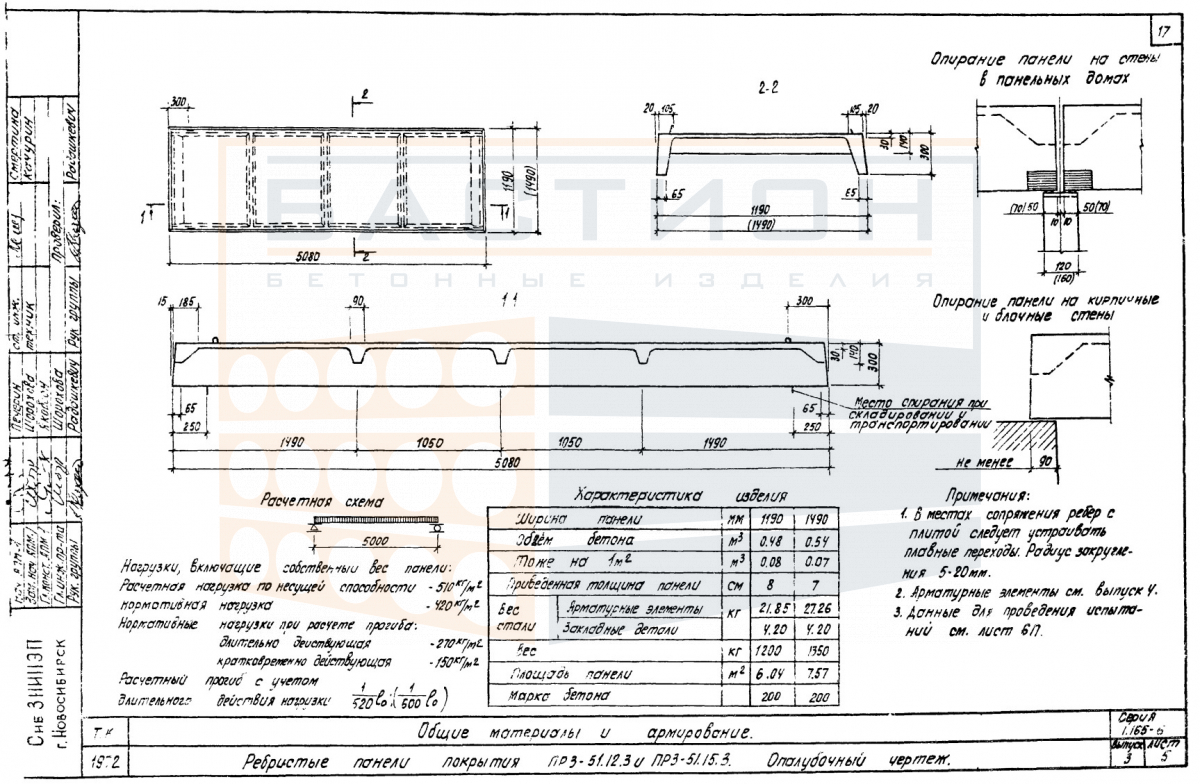

Плита ребристая ПР 3-51.12.3, серия 1.165-6, вып. 1, 3

Плита ребристая ПР 3-51.12.3 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или технических перекрытий. Участвует в восприятии вертикальных нагрузок от пола, перегородок, оборудования и передаче усилий на опорные конструкции. Серия 1.165-6 определяет конструктивные параметры и схему армирования данного типоразмера.

Конструктивное решение плиты с продольными ребрами обеспечивает повышенную жесткость при изгибе при сниженном расходе материалов. Эксплуатационная надежность узла зависит от правильного опирания ребер на несущие элементы — ригели или стены. Нарушение глубины опирания, смещение оси или повреждение торцевых зон при монтаже могут привести к концентрации напряжений и снижению несущей способности перекрытия.

Область применения и технические особенности

Укладка плит выполняется на подготовленное основание балок, ригелей или стен с выверкой горизонтальности. Опирание осуществляется по продольным ребрам; допустимая глубина и конструкция опорного узла задаются проектом и уточняются по серии 1.165-6. Для обеспечения равномерной передачи нагрузки монтажная плоскость должна быть чистой, а опорные поверхности — выровненными. Сопряжение смежных плит выполняется с заполнением продольных швов бетонной смесью.

• Плита работает в пролете между опорными конструкциями, воспринимая нагрузку от вышележащих элементов и передавая ее на ригели или несущие стены.
• Продольные ребра обеспечивают пространственную жесткость плиты при изгибе; ориентация ребер должна строго соответствовать расчетной схеме перекрытия.
• Торцевые участки плит содержат монтажные петли и являются зонами концентрации напряжений; повреждение этих зон при строповке или разгрузке не допускается.
• Укладка плит на неподготовленное основание или неполное опирание ребер приводит к появлению трещин и снижению срока службы перекрытия.
• Швы между смежными плитами заполняются бетоном на мелком заполнителе; в проектных зонах возможно устройство монолитных участков.
• При монтаже необходимо контролировать отметки опорных площадок и горизонтальность установки; отклонения нормируются проектом.
• Пустоты ребристой плиты не предназначены для прокладки инженерных коммуникаций без специального проектного решения.

Выполнение монтажных требований по глубине опирания, точности установки и омоноличиванию стыков обеспечивает совместную работу плит в системе перекрытия. Проектные параметры по серии 1.165-6 регламентируют допустимые нагрузки и конструктивные узлы.

Правила хранения и транспортировки изделия

Плиты складируют в горизонтальном положении на ровном твердом основании. В местах опирания (под ребрами) устанавливают инвентарные прокладки, совпадающие по вертикали в штабеле. Ребра и торцы защищают от деформаций; монтажные петли должны оставаться свободными. Высота штабеля ограничивается условиями сохранности нижних изделий и возможностями погрузочной техники.

Транспортировка плит производится на специализированных панелевозах с фиксацией в проектном положении. Запрещается перевозка навалом или с опиранием на слабые кромки. Крепление должно исключать смещение, перекос и удары. Погрузка и разгрузка выполняются с использованием строп за монтажные петли; разворот плит и сбрасывание не допускаются.
