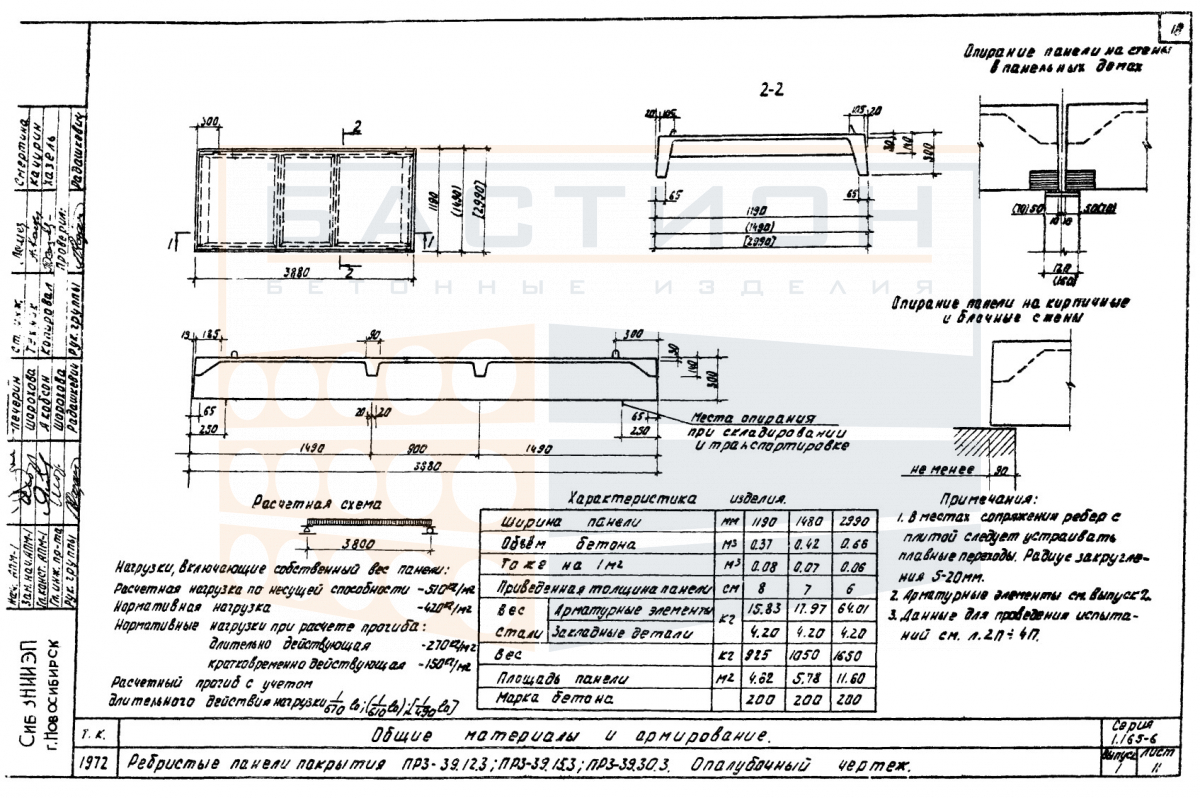

Плита ребристая ПР 3-39.12.3, серия 1.165-6, вып. 1

Плита ребристая ПР 3-39.12.3 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие воспринимает нагрузки от пола, перегородок, оборудования и временных воздействий, передавая их на несущие стены, балки или ригели. Ребристая конструкция обеспечивает повышенную жёсткость при относительно небольшом весе, что позволяет перекрывать пролёты до определённой длины без дополнительных опор.

Плита ПР 3-39.12.3 относится к типовой серии 1.165-6, выпуск 1, которая предназначена для сборных железобетонных перекрытий производственных, общественных и многоэтажных зданий. Применение изделий этой серии предусматривает опирание на стены, ригели или балки с последующим омоноличиванием стыков. Несоблюдение проектной глубины опирания или нарушение ориентации рёбер может привести к перераспределению усилий и снижению несущей способности перекрытия.

Область применения и технические особенности

Монтаж плиты выполняется в проектное положение с опиранием на несущие конструкции по рабочим чертежам серии. Рёбра плиты должны быть ориентированы вертикально, а опорные участки — плотно прилегать к опорным поверхностям. Глубина опирания и шаг анкеровки уточняются по проектной документации. Швы между смежными плитами заполняются бетоном с последующим уплотнением.

• Рёбра плиты работают как балки, воспринимающие изгибающие моменты, поэтому их ориентация должна строго соответствовать проекту; недопустим монтаж с поворотом или перекосом.
• Опорные зоны плиты требуют выверки по высотным отметкам; перепады на опорах компенсируются выравнивающим слоем раствора или фиксацией в проектном положении.
• Пустоты в ребристой плите не предназначены для прокладки коммуникаций без согласования с проектной организацией; нарушение этого требования может ослабить сечение.
• При строповке и разгрузке не допускается повреждение торцевых участков и граней рёбер, так как это снижает прочность опорной зоны.
• Сопряжение с балками или ригелями выполняется через закладные детали или выпуски арматуры с последующим омоноличиванием.
• Типичная ошибка — недостаточное заполнение швов между плитами, что приводит к потере жёсткости диска перекрытия и появлению трещин.

Выполнение монтажных требований и проектных указаний обеспечивает равномерное распределение нагрузок и долговечность перекрытия. Контроль положения плит на этапе установки исключает перегрузку отдельных элементов и преждевременное развитие дефектов.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твёрдом основании, исключающем просадки. Прокладки укладываются в опорных зонах строго по одной вертикали. Не допускается опирание плит на рёбра или кромки, так как это может привести к сколам и трещинам.

Транспортировка выполняется в транспортном положении с фиксацией от смещения и опрокидывания. Запрещается перевозка навалом или с опиранием на выступающие части. Погрузка и выгрузка производятся с использованием траверс или стропов, обеспечивающих равномерное распределение усилий.
