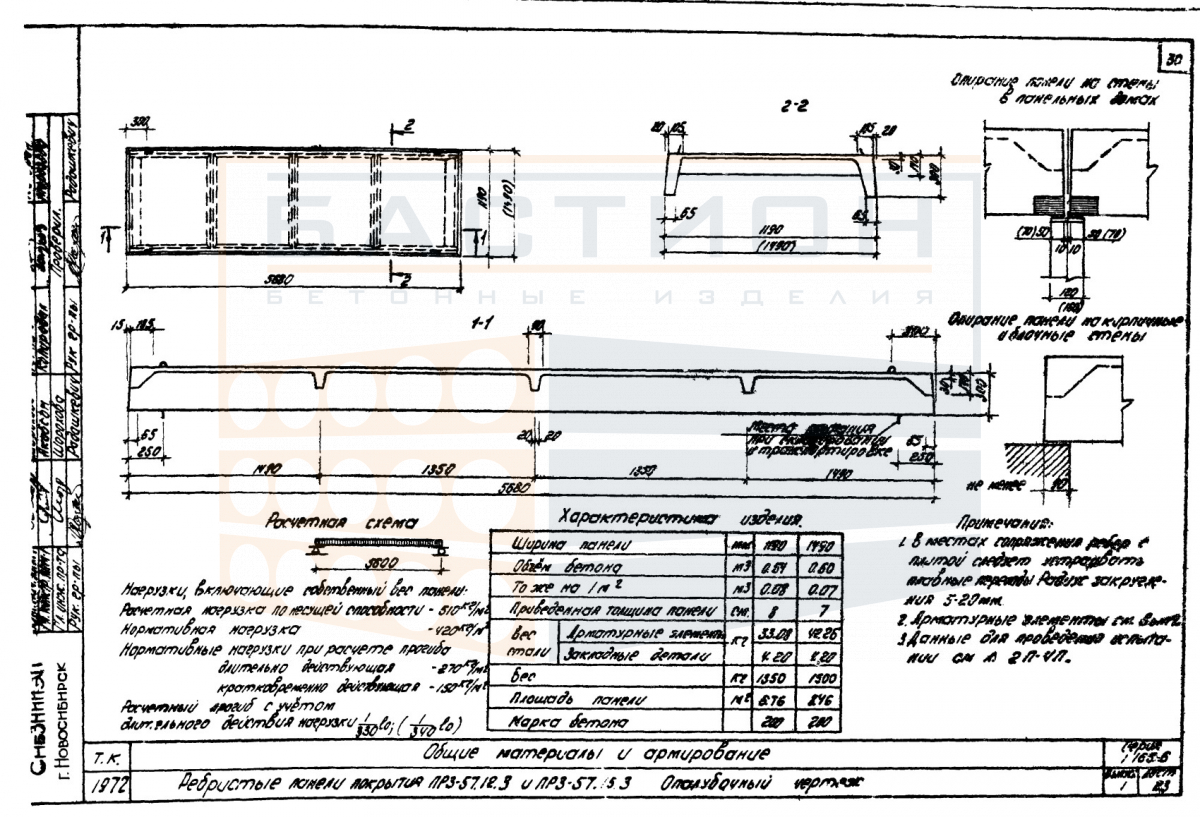

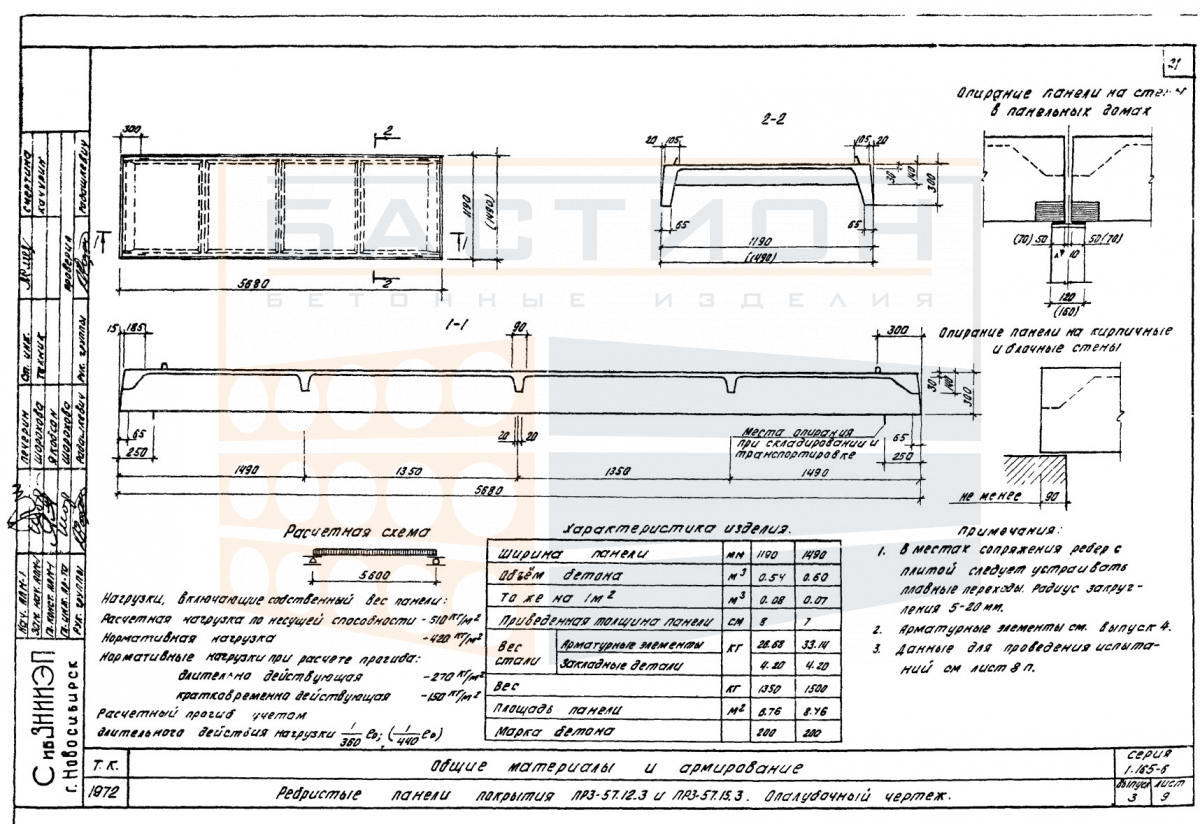

Плита ребристая ПР 3-57.12.3, серия 1.165-6, вып. 1, 3

Плита ребристая ПР 3-57.12.3 серии 1.165-6 выпуск 1, 3 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования сборных железобетонных перекрытий или покрытий. Ребристая конструкция с продольными ребрами жесткости обеспечивает восприятие изгибающих нагрузок при относительно малой собственной массе. Изделие передает усилия на несущие стены, балки или ригели через опорные участки, расположенные по коротким сторонам.

Плиты типа ПР 3-57.12.3 используются в зданиях с шагом опор, соответствующим длине изделия 5680 мм. Опирание выполняется на полки ригелей или несущие стены с проектной глубиной, обеспечивающей распределение опорных реакций. Торцевые зоны плиты являются участками передачи сдвигающих усилий и требуют защиты от повреждений при разгрузке и монтаже. Серия 1.165-6 устанавливает типоразмеры и конструктивные решения для ребристых плит перекрытия, включая схемы армирования и узлы сопряжений.

Область применения и технические особенности

Монтаж плит выполняется на подготовленное основание с выверкой отметок опорных площадок. Строповка производится за четыре монтажные петли, расположенные в продольных ребрах. Проектное положение фиксируется сваркой закладных деталей с последующим омоноличиванием стыков.

• Работает в пролете между опорными конструкциями, воспринимая эксплуатационные нагрузки от пола, перегородок и оборудования.
• Продольные ребра образуют жесткий несущий каркас, распределяющий изгибающие моменты по длине плиты.
• Опирание выполняется по коротким сторонам на ригели, балки или стены с глубиной, заданной проектом.
• Торцевые участки армированы для восприятия поперечных сил и не должны повреждаться при строповке или складировании.
• Монтажные петли используются для подъема и фиксации; не допускается использование петель для других целей.
• Швы между смежными плитами после установки омоноличиваются бетоном для обеспечения пространственной жесткости перекрытия.

Проектные параметры опирания и качество омоноличивания стыков определяют долговечность и несущую способность сборного перекрытия.

Правила хранения и транспортировки изделия

Изделия складируются в горизонтальном положении на ровном твердом основании. Прокладки укладываются в местах опорных зон — по вертикали вдоль ребер, исключая образование изгибающих напряжений. Высота штабеля устанавливается с учетом массы плит и прочности нижнего ряда, по схеме складирования, предотвращающей деформации.

Транспортировка осуществляется в горизонтальном положении с надежной фиксацией от смещения в кузове. Погрузка и разгрузка выполняются за монтажные петли с плавным подъемом без рывков и ударов. Запрещается перемещение плит волоком, опирание на ребра или торцы, а также перевозка навалом.
