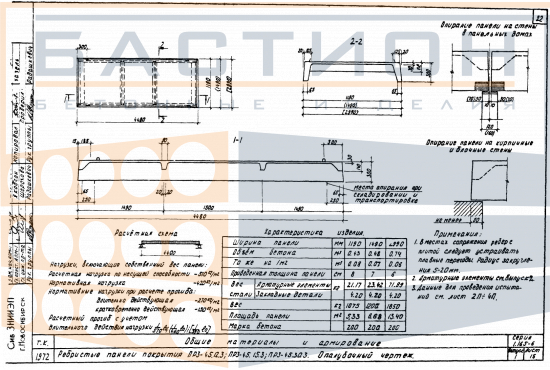

Плита ребристая ПР 3-45.15.3, серия 1.165-6, вып. 1

Плита ребристая ПР 3-45.15.3 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии 1.165-6, выпуск 1, и предназначено для работы в составе сборных железобетонных конструкций гражданских и промышленных зданий. Ребра жесткости обеспечивают восприятие изгибающих нагрузок и передачу усилий на несущие стены, балки или ригели.

Основное назначение плиты — восприятие нагрузок от пола, перегородок, оборудования и временных воздействий с последующей передачей на опорные конструкции. Длина изделия составляет 4480 мм, ширина 1490 мм, высота 300 мм, что позволяет перекрывать пролеты в соответствии с проектными решениями. Масса 1200 кг требует применения грузоподъемной техники при монтаже. Точное опирание и анкеровка обеспечивают надежную работу плиты в составе перекрытия.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные площадки с соблюдением проектной глубины опирания. Ориентация ребер должна соответствовать направлению несущих элементов. Сопряжение с соседними плитами и опорными конструкциями осуществляется через омоноличивание швов и установку анкерных связей. Типичные ошибки при монтаже включают недостаточную глубину опирания, перекос плиты, повреждение торцевых зон и неправильное положение строповочных петель.

• Плита работает в пролете между несущими опорами — стенами, балками или ригелями, передавая нагрузку через опорные зоны.
• Ребра жесткости воспринимают изгибающие моменты и обеспечивают пространственную устойчивость элемента в составе перекрытия.
• Монтаж требует строгого соблюдения проектных отметок и осей, а также выверки горизонтальности поверхности.
• Торцевые участки плиты не должны повреждаться при строповке и разгрузке, так как это влияет на зону опирания.
• Швы между смежными плитами заполняются бетоном марки не ниже проектной, с обязательным уплотнением и уходом за бетоном.
• При прокладке инженерных коммуникаций через пустоты или зазоры необходимо согласование с проектной документацией — не допускается ослабление сечения.

Соблюдение указанных требований при монтаже обеспечивает проектную несущую способность перекрытия и исключает развитие деформаций и трещин. Выбор типа строповки и грузозахватных приспособлений производится с учетом массы и геометрии плиты.

Правила хранения и транспортировки изделия

Складирование плит осуществляется в горизонтальном положении на ровное и твердое основание, исключающее просадку грунта. Между штабелями и под нижний ряд укладываются деревянные или бетонные прокладки, расположенные строго в опорных зонах, по одной линии по вертикали. Высота штабеля определяется с учетом устойчивости и безопасного доступа, не превышая допустимого числа рядов по схеме складирования. Прокладки должны защищать кромки и ребра изделий от повреждений.

Погрузка и транспортировка производятся с фиксацией плит в кузове транспортного средства для исключения смещения и ударов. Перевозка навалом запрещена. Строповка выполняется только за монтажные петли с использованием траверс, предотвращающих перекос и раскачивание. Запрещается сбрасывание плит, перемещение волоком и опирание на слабые кромки.
