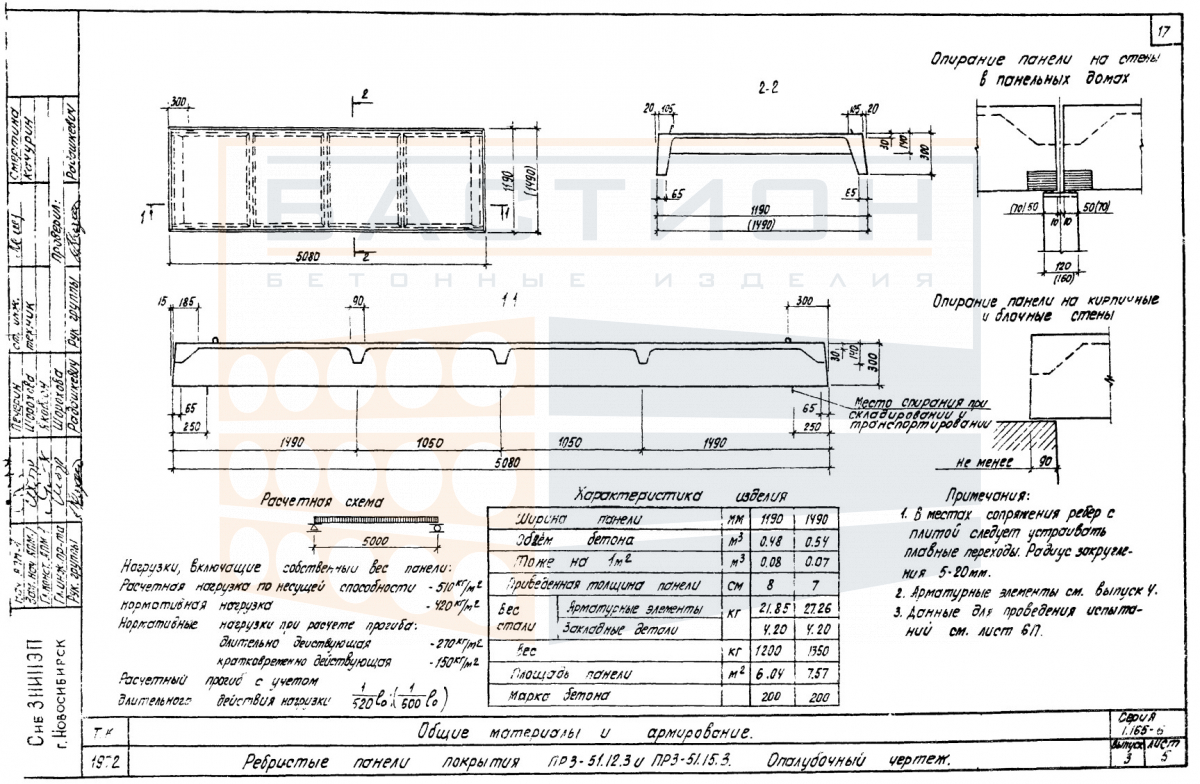

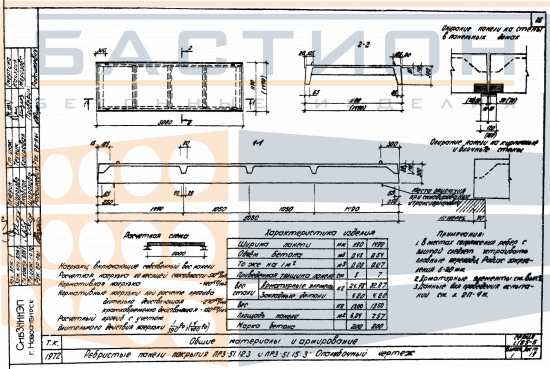

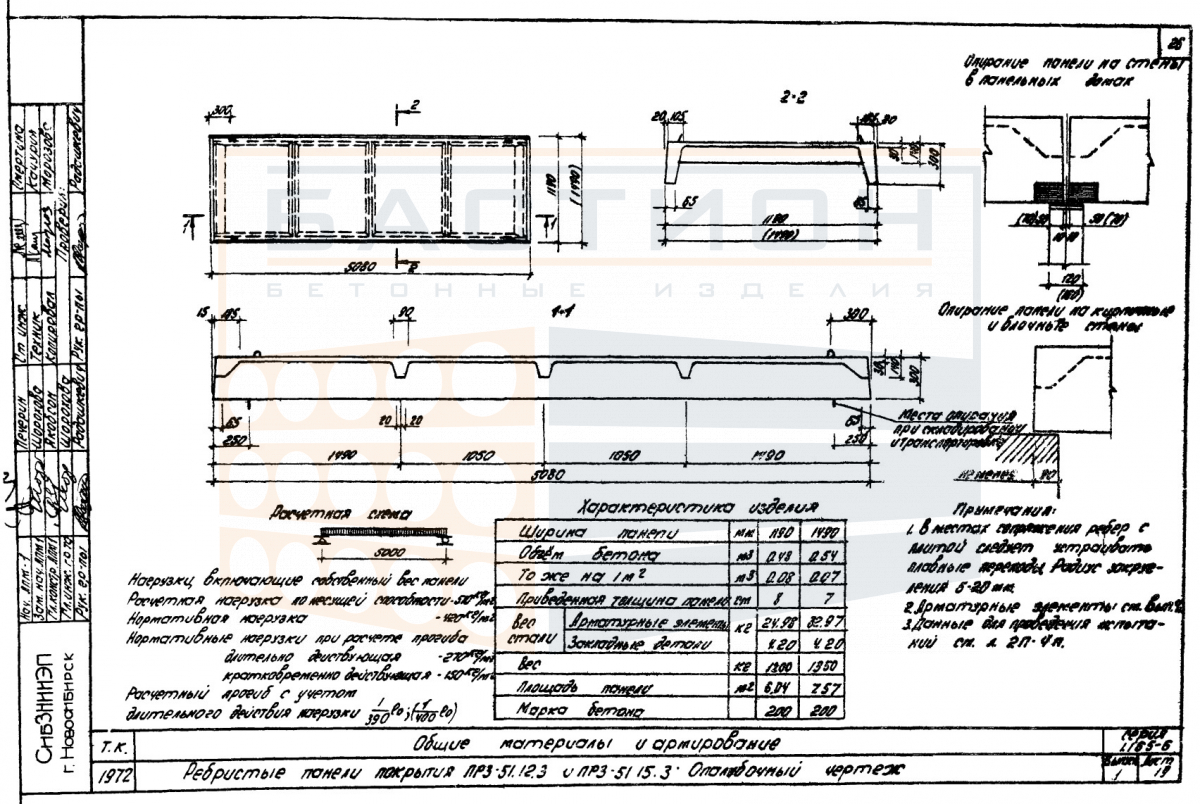

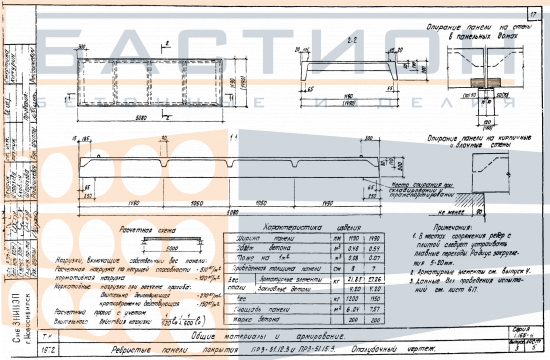

Плита ребристая ПР 3-51.15.3, серия 1.165-6, вып. 1, 3

Плита ребристая ПР 3-51.15.3 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к серии 1.165-6, выпуски 1 и 3, и используется в составе сборных перекрытий промышленных и гражданских зданий. Ребристая конструкция с продольными ребрами жесткости воспринимает изгибающие нагрузки от пола, перегородок, оборудования и людей, передавая усилия на несущие опоры. Назначение плиты — обеспечение жесткости и устойчивости перекрытия при эксплуатации.

Для корректной работы плиты необходимо обеспечить проектную глубину опирания на несущие конструкции. Недостаточное опирание или перекос плиты при монтаже могут привести к концентрации напряжений в ребрах и нарушению условий работы элемента. Торцевые зоны плиты не должны повреждаться при строповке и разгрузке, так как участки опирания воспринимают передаточные усилия. Швы между плитами заполняются по проектному решению для обеспечения совместной работы перекрытия.

Область применения и технические особенности

Плита предназначена для укладки в перекрытия с опиранием на продольные несущие стены, балки или ригели. Монтаж производится с использованием крана за четыре монтажные петли. Ориентация ребер — продольная, по направлению пролета. После установки плиты соединяются между собой и с опорными конструкциями путем сварки закладных деталей и омоноличивания швов. Вертикальные отметки и оси проверяются перед фиксацией для исключения перепадов.

• Ребристая конструкция плиты обеспечивает высокую несущую способность при относительно низком собственном весе, что снижает нагрузку на фундаменты и опорные элементы.
• Плита работает в пролете между несущими опорами; проектная глубина опирания задается рабочей документацией и должна строго соблюдаться при монтаже.
• Продольные ребра выполняют функцию основных несущих элементов, воспринимающих изгибающие моменты; повреждение ребер при транспортировке или складировании недопустимо.
• Монтажные петли расположены в соответствии с проектом; строповка осуществляется за все четыре петли равномерно, без перекоса.
• Швы между смежными плитами заполняются бетонной смесью с последующим уплотнением; омоноличивание обеспечивает дисковую жесткость перекрытия и распределение нагрузок.
• При монтаже не допускается опирание плиты на слабые кромки или участки ребер, не предусмотренные проектной документацией.

Точные параметры опирания и узлы соединения уточняются по альбомам серии 1.165-6 и проектной документации. Несоблюдение монтажных требований приводит к перераспределению нагрузок и снижению несущей способности перекрытия.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Под опорные зоны (места расположения монтажных петель) устанавливаются деревянные или бетонные прокладки. Прокладки вышележащего ряда должны располагаться строго над прокладками нижележащего, чтобы исключить изгиб плит от собственного веса. Высота штабеля ограничивается несущей способностью нижнего изделия и правилами безопасности.

Транспортировка плит осуществляется в горизонтальном положении с фиксацией от смещения. Перевозка навалом не допускается. Погрузка и разгрузка производятся с использованием траверс или строп, обеспечивающих равномерное натяжение всех четырех петель. Запрещается сбрасывать плиты, допускать удары о борт транспорта или другие изделия. Кромки и ребра должны быть защищены от повреждений.
