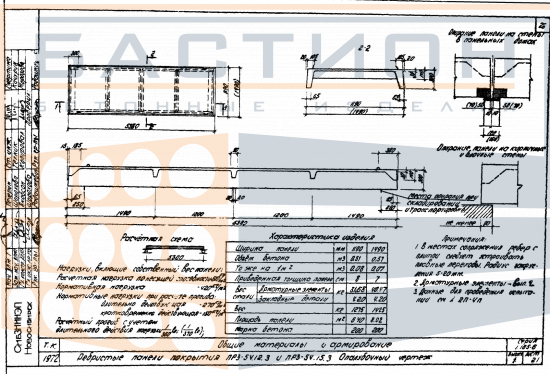

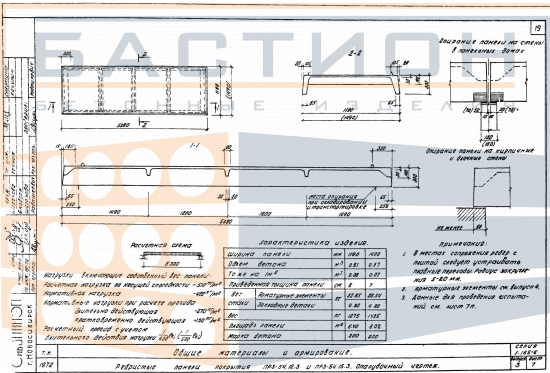

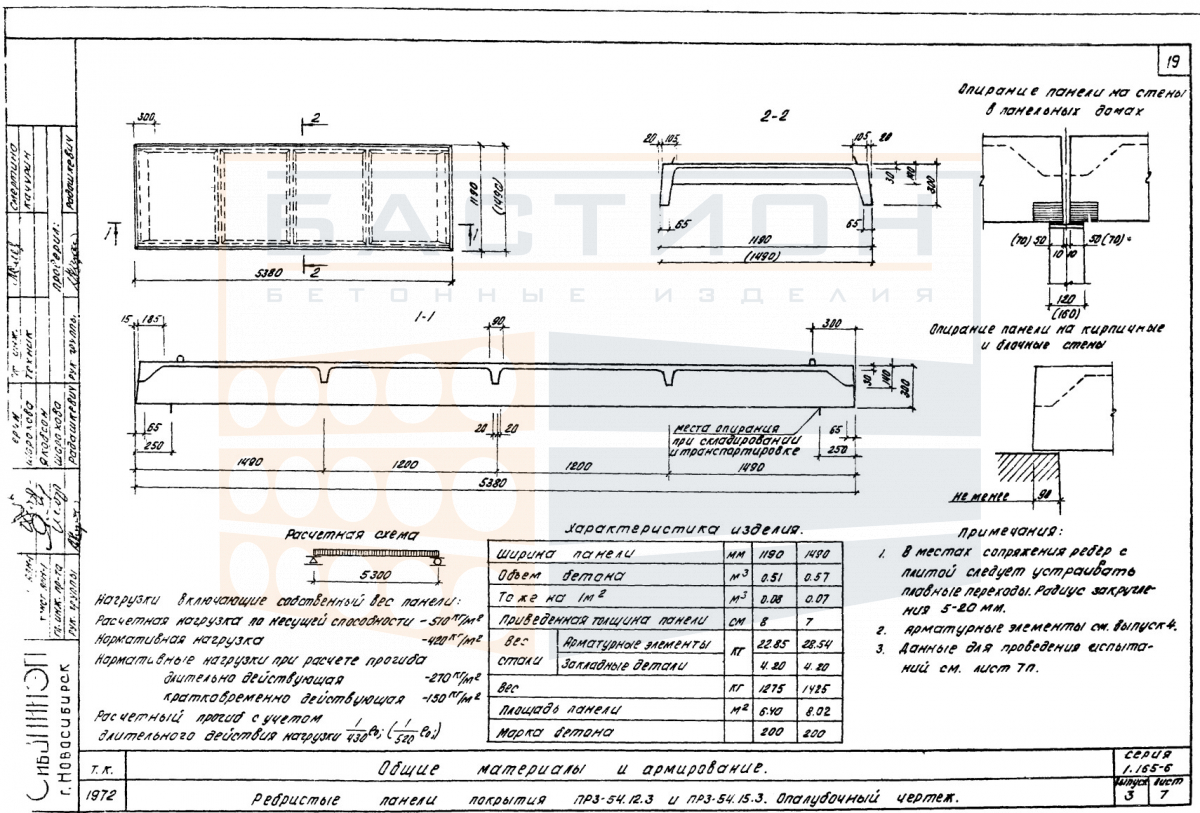

Плита ребристая ПР 3-54.15.3, серия 1.165-6, вып. 1, 3

Плита ребристая ПР 3-54.15.3 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий производственных и гражданских сооружений. Изделие относится к серии 1.165-6, выпуски 1 и 3, и используется в составе сборных железобетонных каркасов.

Ребристая конструкция плиты обеспечивает восприятие изгибающих нагрузок за счет продольных и поперечных ребер, работающих совместно с полкой. Основная функция элемента заключается в передаче нагрузок от вышележащих конструкций на несущие стены, ригели или балки. Неправильный монтаж, например недостаточная глубина опирания или повреждение торцевых зон, приводит к снижению несущей способности и необходимости усиления.

Область применения и технические особенности

Монтаж плиты ПР 3-54.15.3 выполняется с опиранием на железобетонные ригели или стены. Проектное положение фиксируется с помощью монтажных петель. При установке необходимо обеспечить равномерное распределение нагрузки через опорные зоны. Стыки между смежными плитами заполняются бетоном по проектному решению.

• Плита работает в пролете между опорными конструкциями, воспринимая нагрузки от собственного веса, веса пола, перегородок, оборудования и временных нагрузок.
• Глубина опирания плиты на ригели или стены должна соответствовать проектной документации; отклонение от требуемого значения приводит к изменению схемы работы элемента.
• Продольные ребра плиты должны быть ориентированы вдоль пролета; поперечные ребра обеспечивают пространственную жесткость и распределение нагрузки на соседние участки.
• Торцевые участки плиты, являющиеся опорными зонами, не должны повреждаться при строповке и разгрузке; нарушение целостности бетона в этих зонах снижает несущую способность.
• Швы между плитами замоноличиваются бетоном по проекту; при этом необходимо обеспечить анкеровку арматурных выпусков, если это предусмотрено рабочей документацией.
• Монтажные петли служат для подъема и установки плиты; после монтажа они могут быть обрублены или оставлены в зависимости от проектных требований.

Правильное опирание и качественное омоноличивание стыков обеспечивают совместную работу плит в составе перекрытия и предотвращают появление трещин в эксплуатационной стадии.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Под опорные зоны (торцы) укладываются деревянные прокладки, расположенные строго по одной вертикальной линии в штабеле. Высота штабеля ограничивается условиями сохранности нижних изделий и должна соответствовать типовой схеме складирования.

Транспортировка плит выполняется в горизонтальном положении с опиранием на деревянные брусья, расположенные под опорными участками. Изделия фиксируются в кузове транспортного средства для предотвращения смещения при движении. Строповка производится за монтажные петли; свободный провисание канатов при подъеме исключается. Запрещается перевозка плит навалом или с опиранием на полку.
