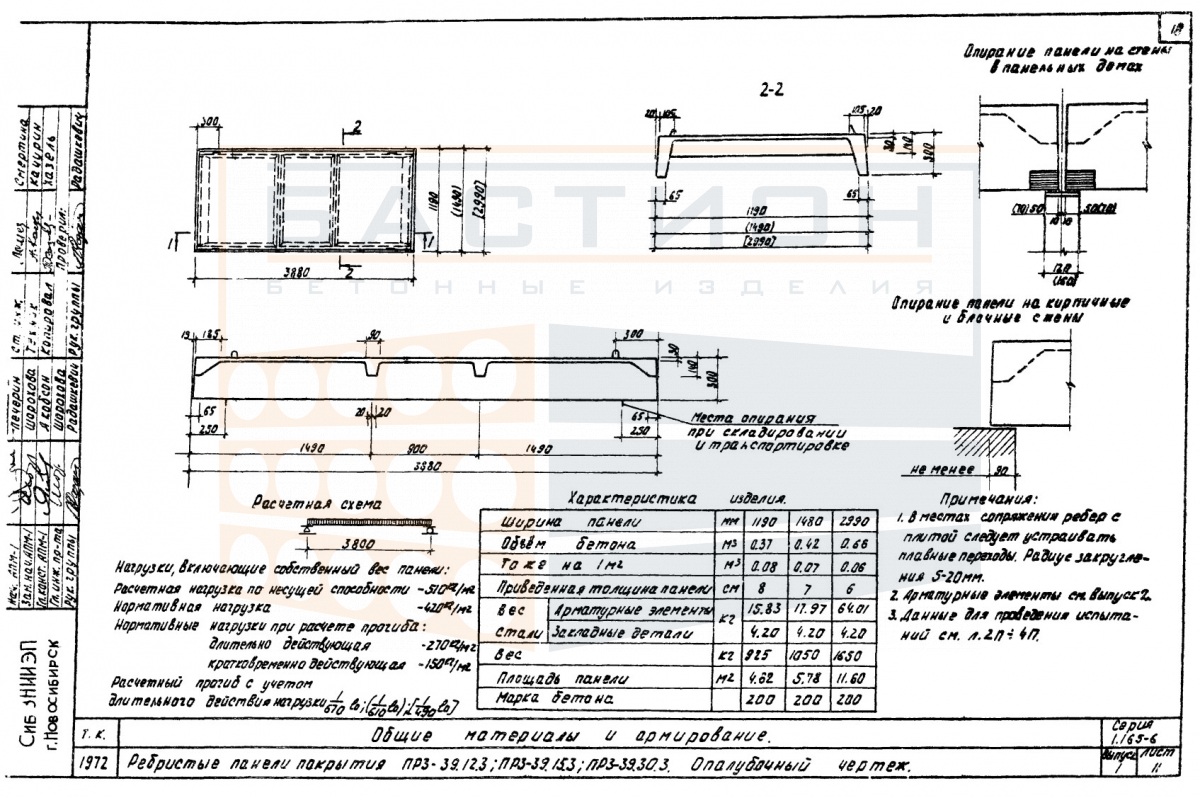

Плита ребристая ПР 3-39.30.3, серия 1.165-6, вып. 1

Плита ребристая ПР 3-39.30.3 — это железобетонный элемент горизонтальной несущей конструкции, предназначенный для устройства перекрытий в зданиях различного назначения. Изделие относится к серии 1.165-6, выпуск 1, и применяется в каркасных и бескаркасных системах с опиранием на несущие стены, балки, ригели или колонны. Ребристая форма обеспечивает восприятие изгибающих нагрузок за счет продольных и поперечных ребер, что позволяет перекрывать пролеты с повышенными требованиями к жесткости.

Применение ребристых плит целесообразно в промышленных, складских, общественных и жилых зданиях, где требуется увеличенная несущая способность перекрытия при ограниченной собственной массе. Нагрузки от пола, оборудования, перегородок и временных воздействий передаются через ребра на опорные конструкции. Нарушение проектной глубины опирания или неправильная ориентация ребер приводит к неравномерному распределению напряжений и снижению эксплуатационной надежности перекрытия.

Область применения и технические особенности

Монтаж плиты выполняется в проектное положение с опиранием на заранее подготовленные опорные поверхности. Глубина опирания, тип опорных узлов и анкеровка определяются рабочими чертежами серии. Плита укладывается на слой раствора или эластичные прокладки для выравнивания и компенсации неровностей. После установки швы между смежными плитами омоноличиваются бетоном для обеспечения совместной работы конструкции.

• Продольные и поперечные ребра плиты работают как балки, воспринимающие изгибающие моменты и перераспределяющие нагрузку на опоры.
• Опирание плиты выполняется на стены, ригели или колонны с глубиной заделки, установленной по проекту; недостаточное опирание приводит к концентрации напряжений.
• В процессе монтажа контролируется горизонтальность плоскости плиты; перекосы недопустимы, так как вызывают неравномерную осадку и раскрытие стыков.
• Швы между соседними плитами заполняются цементно-песчаным раствором или бетоном с последующим уплотнением; омоноличивание обеспечивает дисковую жесткость перекрытия.
• Строповка осуществляется за монтажные петли, расположенные в пределах ребер; повреждение петель или защемление канатов запрещается.
• Типичная ошибка — установка плиты с нарушением проектной ориентации ребер (ребрами вверх), что изменяет расчетную схему и снижает несущую способность.

Выбор типоразмера и схемы опирания уточняется по документации серии 1.165-6, выпуск 1. Перед монтажом проверяется состояние закладных деталей и монтажных петель.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании, исключающем неравномерную просадку. Под опорные зоны укладываются деревянные или другие эластичные прокладки, расположенные строго по вертикали в каждом штабеле. Прокладки размещаются на расстоянии не более 200 мм от торцов плиты. Высота штабеля не должна превышать величину, при которой нижняя плита получает допустимые напряжения.

При транспортировке плиты фиксируются в кузове транспортного средства от смещения и опрокидывания. Погрузка и разгрузка производятся краном с использованием траверс или строп, соответствующих массе и габаритам изделия. Запрещается перевозка изделий навалом, сбрасывание с высоты, а также перемещение волоком. Петли должны оставаться неповрежденными для дальнейшего использования.
