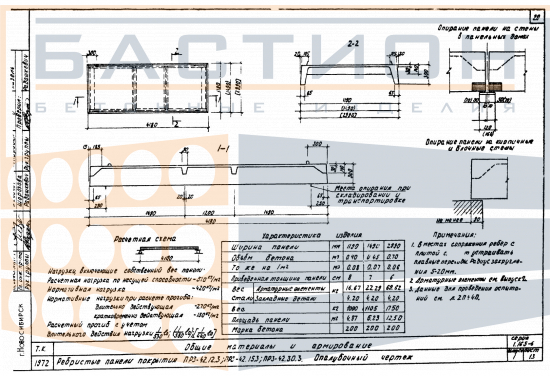

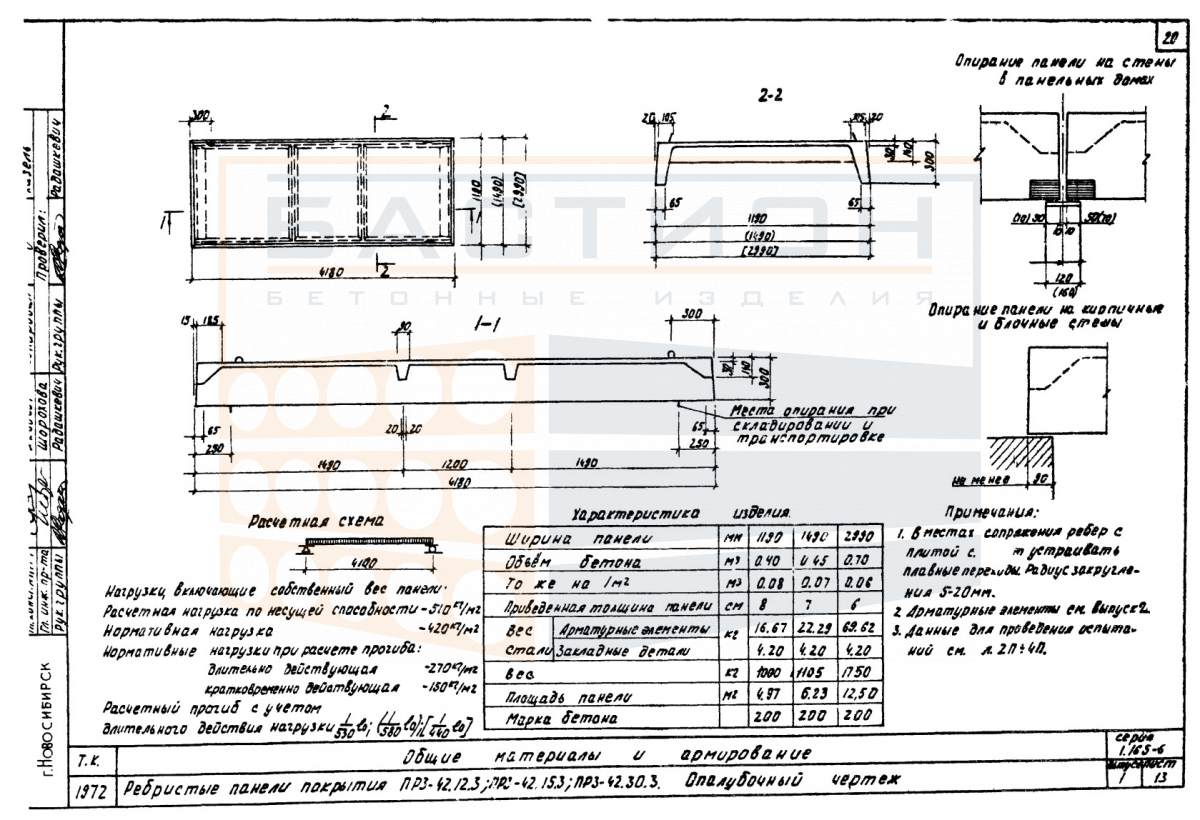

Плита ребристая ПР 3-42.12.3, серия 1.165-6, вып. 1

Плита ребристая ПР 3-42.12.3 серии 1.165-6 выпуска 1 — это сборный железобетонный элемент горизонтальной несущей системы, предназначенный для формирования межэтажных или чердачных перекрытий в зданиях каркасного типа. Изделие воспринимает эксплуатационные нагрузки от пола, оборудования и перегородок и передаёт их на несущие балки, ригели или стены. Конструкция с продольными и поперечными рёбрами обеспечивает высокую жёсткость при относительно небольшом весе.

Применяется преимущественно в промышленных и гражданских сооружениях с шагом колонн до 6 метров. Рёбра плиты работают как изгибаемые элементы, что позволяет перекрывать пролёты до 4,2 м. Опирание осуществляется по двум коротким сторонам на закладные детали опорных конструкций. Несоблюдение проектного положения рёбер или недостаточная глубина опирания может привести к перераспределению усилий и снижению несущей способности.

Область применения и технические особенности

Монтаж плиты выполняется с опиранием на две короткие стороны в зоне поперечных рёбер. Опорные узлы и глубина опирания назначаются по рабочей документации серии 1.165-6. После выверки положения плиты производится анкеровка и замоноличивание стыков с ригелями или балками. Для строповки используются монтажные петли, расположенные в опорных зонах.

• Работает в пролёте между несущими ригелями или балками, передавая нагрузку через опорные закладные детали.
• Продольные и поперечные рёбра воспринимают изгибающие моменты и обеспечивают жёсткость плиты при распределённой нагрузке.
• Глубина опирания на несущие конструкции задаётся проектом и контролируется при монтаже; недопустимо опирание на слабые кромки или повреждённые зоны.
• Монтажные петли используются только для подъёма; запрещено нагружать их для фиксации плиты в проектном положении.
• Стыковка плит выполняется с заполнением швов бетоном и последующим омоноличиванием для обеспечения совместной работы перекрытия.
• Запрещено сверление отверстий в рёбрах и опорных участках без проектного обоснования; коммуникации прокладываются через специальные отверстия или каналы.

Соблюдение требований серии 1.165-6 при монтаже гарантирует равномерное распределение усилий в сопряжениях и долговечность конструкции перекрытия.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном основании с укладкой деревянных прокладок в местах опирания (по зоне поперечных рёбер). Прокладки в штабеле располагаются строго одна над другой по вертикали; высота штабеля определяется из условий прочности изделий и допустимой нагрузки на основание. В процессе хранения не допускается контакт рёбер с грунтом или острыми предметами.

При перевозке плита закрепляется в кузове транспортного средства с помощью инвентарных строп или ремней, исключающих продольное и поперечное смещение. Погрузка и разгрузка производятся подъёмными механизмами соответствующей грузоподъёмности с использованием монтажных петель. Запрещается перемещение плит волоком, сбрасывание или ударные воздействия на рёбра и опорные участки.
