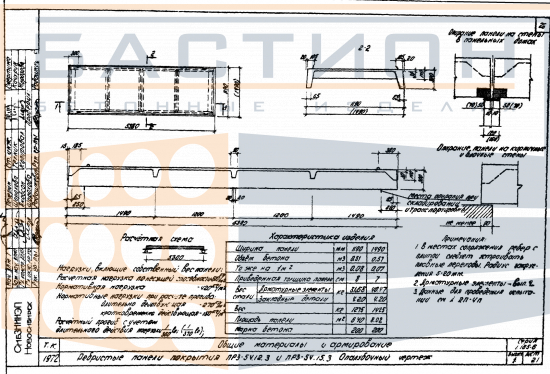

Плита ребристая ПР 3-54.12.3, серия 1.165-6, вып. 1, 3

Плита ребристая ПР 3-54.12.3 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытий и перекрытий в промышленных и гражданских сооружениях. Изделие относится к серии 1.165-6, которая регламентирует типоразмеры и армирование для ребристых плит, работающих в пролете между несущими опорами. Ребристая конструкция с продольными и поперечными ребрами обеспечивает восприятие изгибающих нагрузок при снижении собственной массы по сравнению со сплошными плитами.

Основная функция плиты — передача вертикальных нагрузок от пола, перегородок, оборудования и временных воздействий на несущие стены, балки или ригели. Пространственная жесткость достигается за счет совместной работы полки и ребер, которые формируют замкнутый контур. Правильная ориентация плиты при монтаже (ребрами вниз) обязательна: отклонение от проектного положения снижает несущую способность. Недостаточная глубина опирания или перекос могут вызвать трещины и деформации.

Область применения и технические особенности

Плита устанавливается на несущие конструкции с опиранием по двум сторонам или по контуру в зависимости от проектного решения. Опирание производится на железобетонные или металлические балки, ригели или стены с выверкой по отметкам. Для данной серии выпуски 1 и 3 предусматривают различные схемы армирования и монтажные решения, что уточняется в рабочей документации.

• Работает в пролете между несущими опорами; проектная глубина опирания задается рабочими чертежами серии 1.165-6.
• Передает нагрузку на стены, балки или ригели; опорные зоны должны быть выровнены по отметкам и очищены от мусора.
• Ребра плиты обеспечивают жесткость и восприятие изгиба; торцевые участки не должны повреждаться при строповке и разгрузке.
• Швы между смежными плитами заполняются бетоном или раствором по проекту для обеспечения совместной работы и звукоизоляции.
• Монтажное положение фиксируется по осям; не допускается установка на неподготовленное основание с уклоном или неровностями.
• Типичная ошибка: установка плиты на стену или балку без распределительной подушки или с недостаточным опиранием, что ведет к местным напряжениям.

Соблюдение проектных параметров опирания и правильная ориентация ребер являются обязательными условиями для обеспечения расчетной несущей способности плиты. Отклонения от проекта требуют согласования с проектной организацией.

Правила хранения и транспортировки изделия

Изделия складируются в горизонтальном положении на ровном твердом основании. Прокладки укладываются в местах, соответствующих опорным зонам плиты, строго по одной вертикали для исключения изгибающих усилий. Торцы и ребра не должны соприкасаться с поверхностью земли или соседними изделиями во избежание сколов бетона.

При транспортировке плиты фиксируются от продольного и поперечного смещения. Перевозка навалом запрещена. Погрузка и разгрузка производятся с использованием монтажных петель; ударные нагрузки и сбрасывание не допускаются. Строповка должна обеспечивать равномерное распределение усилий и исключать касание ребер.
