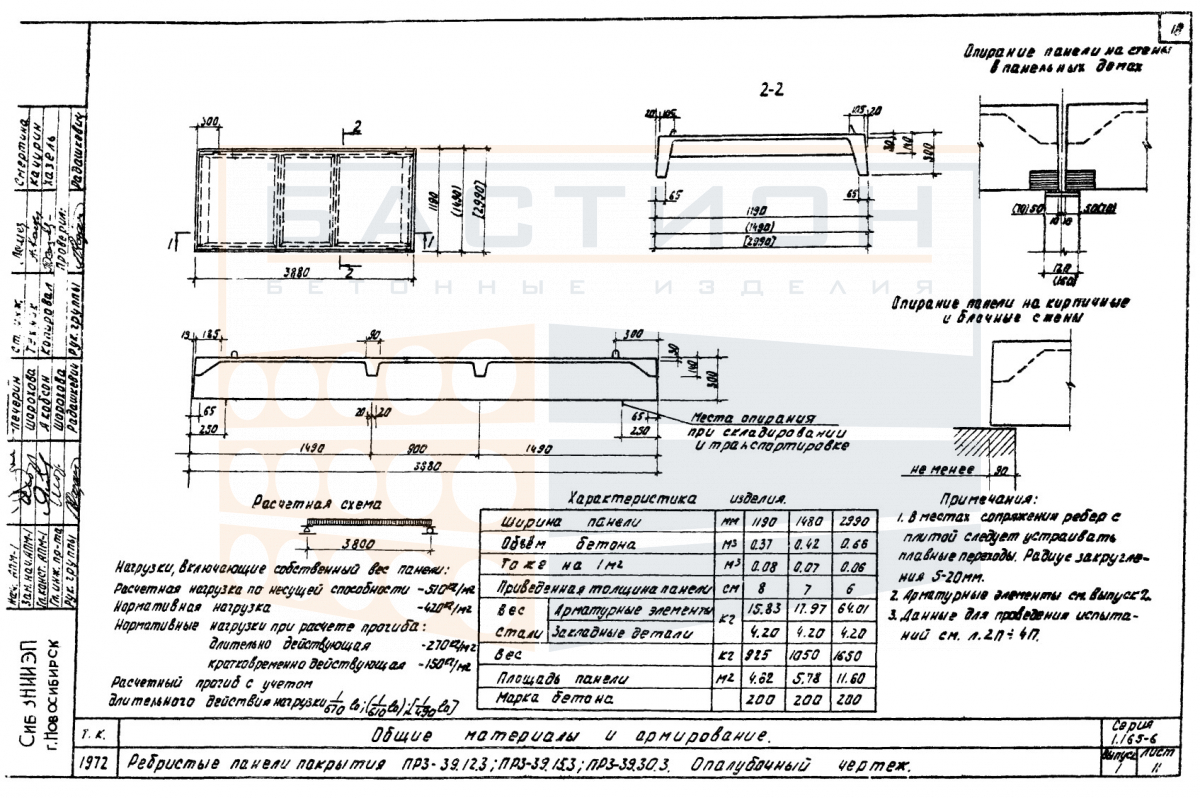

Плита ребристая ПР 3-39.15.3, серия 1.165-6, вып. 1

Плита ребристая ПР 3-39.15.3 серии 1.165-6 выпуска 1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для сборных перекрытий промышленных и гражданских объектов. Изделие относится к типовым решениям серии 1.165-6, предназначенным для перекрытий с полезной нагрузкой до 1500 кг/м². Конструкция включает продольные ребра жесткости, обеспечивающие восприятие изгибающих моментов при работе в пролете, и полку, передающую нагрузку на ребра.

Плита укладывается на несущие стены, балки или ригели с опиранием по контуру или по двум сторонам. Нарушение проектного положения, недостаточная глубина опирания или повреждение торцевых зон могут привести к перераспределению усилий и снижению несущей способности перекрытия. Монтаж производится с соблюдением разбивочных осей и отметок, стыки между плитами заполняются бетоном по проектному решению.

Область применения и технические особенности

Плита работает в составе сборного железобетонного перекрытия, опираясь на несущие конструкции с проектным зазором для последующего омоноличивания. Монтажное положение плиты фиксируется с помощью монтажных петель, строповка производится за все петли равномерно. Торцевые участки плиты являются опорными зонами; повреждение бетона или арматуры в этих зонах не допускается.

• Плита рассчитана на опирание по двум сторонам (на ригели или стены) с глубиной опирания, задаваемой проектом; недопустимо опирание на ребра или полку.
• Продольные ребра являются основными несущими элементами, воспринимающими изгибающий момент; поперечные ребра обеспечивают пространственную жесткость и распределение нагрузки.
• Швы между смежными плитами после выверки заполняются мелкозернистым бетоном, образующим жесткий диск перекрытия; допускается анкеровка выпусков арматуры.
• Монтаж плиты требует наличия подготовленного основания (выровненные опорные площадки, установленные закладные детали) и соблюдения отметок верха опор.
• При складировании и транспортировке плита должна опираться на горизонтальные прокладки, расположенные строго в опорных зонах, чтобы исключить изгиб ребер и появление трещин.
• Плиты укладываются в штабель ровными рядами, прокладки смежных рядов должны располагаться одна над другой; высота штабеля не превышает допустимого числа рядов по условиям устойчивости.

Омоноличивание стыков и анкеровка связей выполняются по проекту после завершения монтажа всех плит перекрытия. Контроль положения каждой плиты производится до твердения бетона в швах.

Правила хранения и транспортировки изделия

Плиты хранятся на ровной площадке с твердым покрытием, способным выдержать нагрузку от штабеля. Изделия укладываются в горизонтальном положении на деревянные или бетонные прокладки толщиной не менее 30 мм, размещенные в местах расположения монтажных петель (опорные зоны). Прокладки соседних рядов устанавливаются строго по одной вертикальной оси для предотвращения наклонного изгиба ребер. Штабель формируется не выше четырех-пяти рядов; между рядами оставляется зазор для осмотра и строповки. Монтажные петли должны оставаться доступными.

Транспортировка выполняется в горизонтальном положении с опорой на те же зоны, что и при складировании. Изделие фиксируется в кузове с помощью деревянных распорок и ремней, исключающих смещение и удары о борт. Запрещается перевозка плит навалом, с опиранием на ребра или торцы. Погрузка и выгрузка производятся с использованием равномерной строповки за все монтажные петли без рывков. Строповка за полку или ребра не допускается, так как может привести к сколу бетона. При выгрузке плиты опускаются на подготовленное основание с установкой прокладок.
