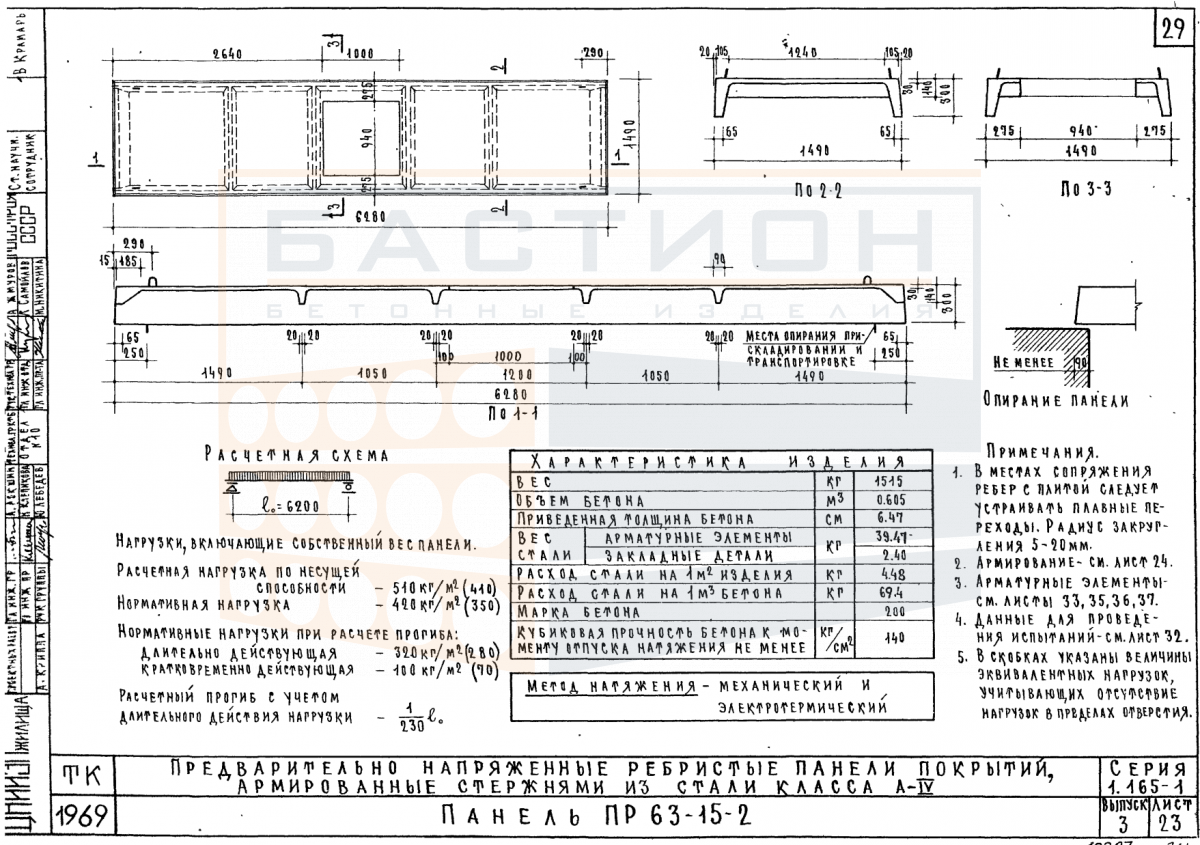

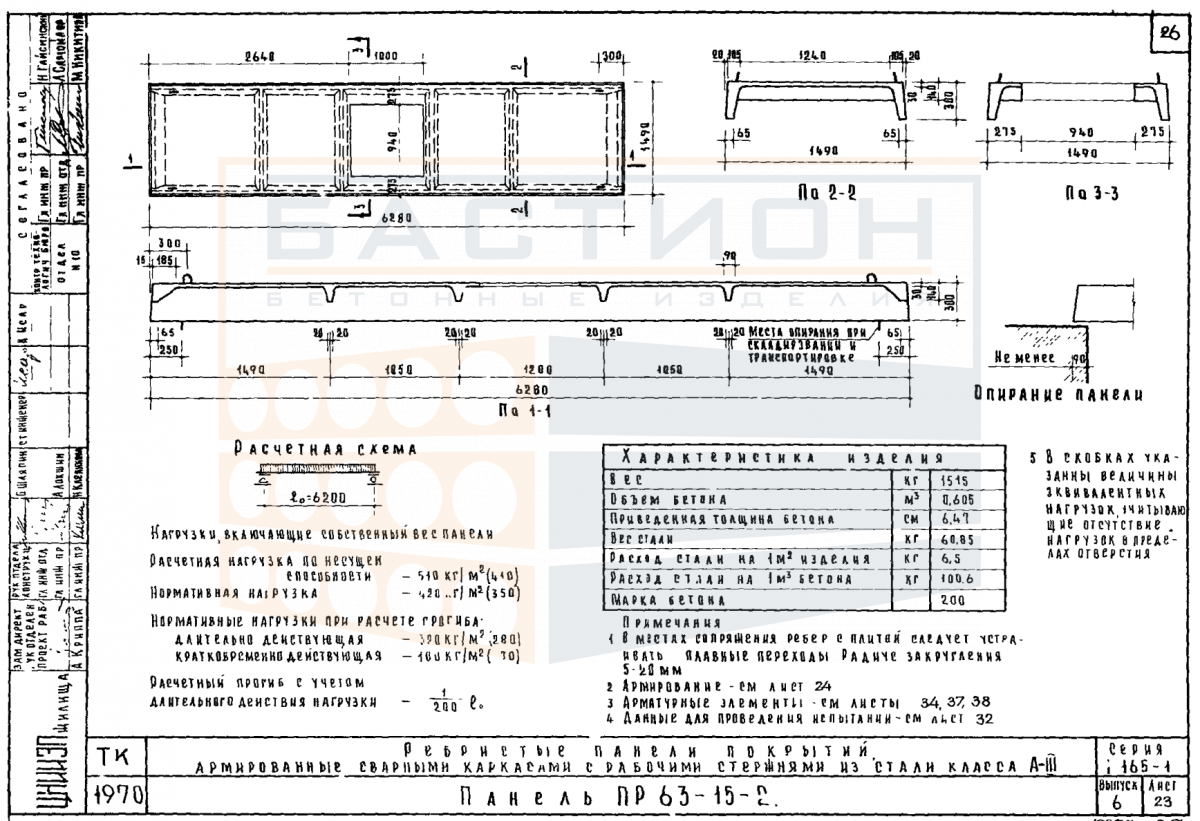

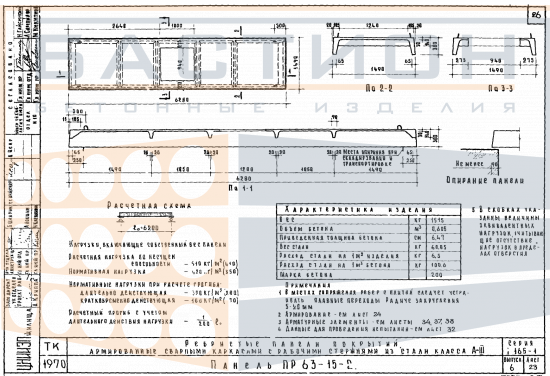

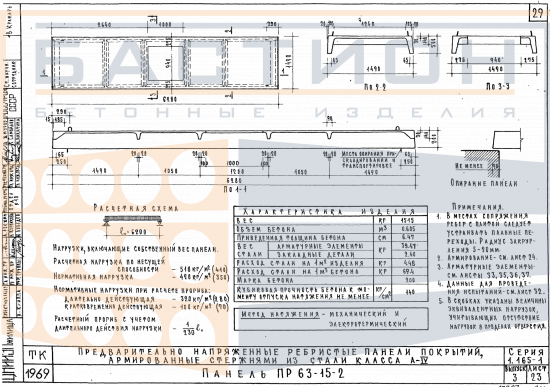

Панель покрытия ребристая ПР 63-15-2, серия 1.165-1, выпуски 3, 6

Панель покрытия ребристая ПР 63-15-2, изготавливаемая по серии 1.165-1 выпуски 3, 6, — сборный железобетонный элемент, предназначенный для формирования покрытия в отапливаемых и неотапливаемых производственных зданиях. Изделие работает как горизонтальная несущая конструкция, воспринимающая постоянные и временные нагрузки (вес кровли, снег, обслуживающий персонал) и передающая их на несущие стропильные фермы или балки. Ребристая конструкция с продольными ребрами жесткости обеспечивает высокую несущую способность при относительно малом собственном весе, что позволяет перекрывать пролеты до 6 метров в шаге колонн 6 метров.

Применение панели ПР 63-15-2 целесообразно в зданиях с шагом колонн 6 метров и пролетом стропильных конструкций 6 метров. Плиты укладываются по верхнему поясу ферм или балок с опиранием по продольным сторонам. Ошибки при монтаже, такие как недостаточная глубина опирания, перекос плиты или повреждение торцевых зон, могут привести к снижению несущей способности и деформациям покрытия. Для обеспечения совместной работы плит между собой предусмотрено омоноличивание швов бетоном марки не ниже класса прочности, указанного в проекте. Шпонки и выпуски арматуры в продольных швах обеспечивают передачу сдвигающих усилий.

Область применения и технические особенности

Монтаж панелей ПР 63-15-2 осуществляется на монтажные петли с использованием траверсы, исключающей перекос. Опирание производится на закладные детали ферм или балок по проектным отметкам. После выверки положения плиты фиксируются сваркой закладных деталей.

• Панели укладываются с проектным зазором для последующего омоноличивания, ширина шва определяется рабочей документацией.
• Продольные ребра плит ориентируются вдоль пролета, опирание осуществляется по двум сторонам на несущие элементы.
• Анкеровка арматурных выпусков в швах обеспечивает дисковую жесткость покрытия и распределение нагрузок.
• Закладные детали для крепления к стропильным конструкциям размещены в опорных зонах и защищаются от коррозии.
• При монтаже не допускается опирание плит на полки ребер или повреждение бетона в торцевых участках.
• Для обеспечения устойчивости в проектном положении каждая плита закрепляется не менее чем в двух опорных узлах.
• Швы между плитами заполняются бетоном на мелком заполнителе и уплотняются вибрацией.

Соблюдение проектных требований к опиранию и омоноличиванию швов обеспечивает расчетную схему работы покрытия как жесткой горизонтальной диафрагмы, воспринимающей горизонтальные нагрузки от ветра и кранов.

Правила хранения и транспортировки изделия

Хранение панелей ПР 63-15-2 осуществляется в горизонтальном положении на ровной твердой площадке, исключающей просадку грунта. Плиты укладываются в штабели на деревянные прокладки, расположенные строго по вертикали в местах опирания. Между рядами устанавливаются прокладки толщиной, исключающей касание бетона и повреждение монтажных петель. Запрещается складирование плит с опиранием на ребра или с перекосом.

Погрузка и транспортировка панелей производятся в горизонтальном положении с опорой на деревянные бруски. В кузове автомобиля плиты фиксируются от продольного и поперечного смещения с помощью упорных брусьев и растяжек. Перевозка навалом не допускается. При строповке захват осуществляется за все монтажные петли равномерно, без рывков. Запрещается сбрасывание плит и перемещение волоком.
