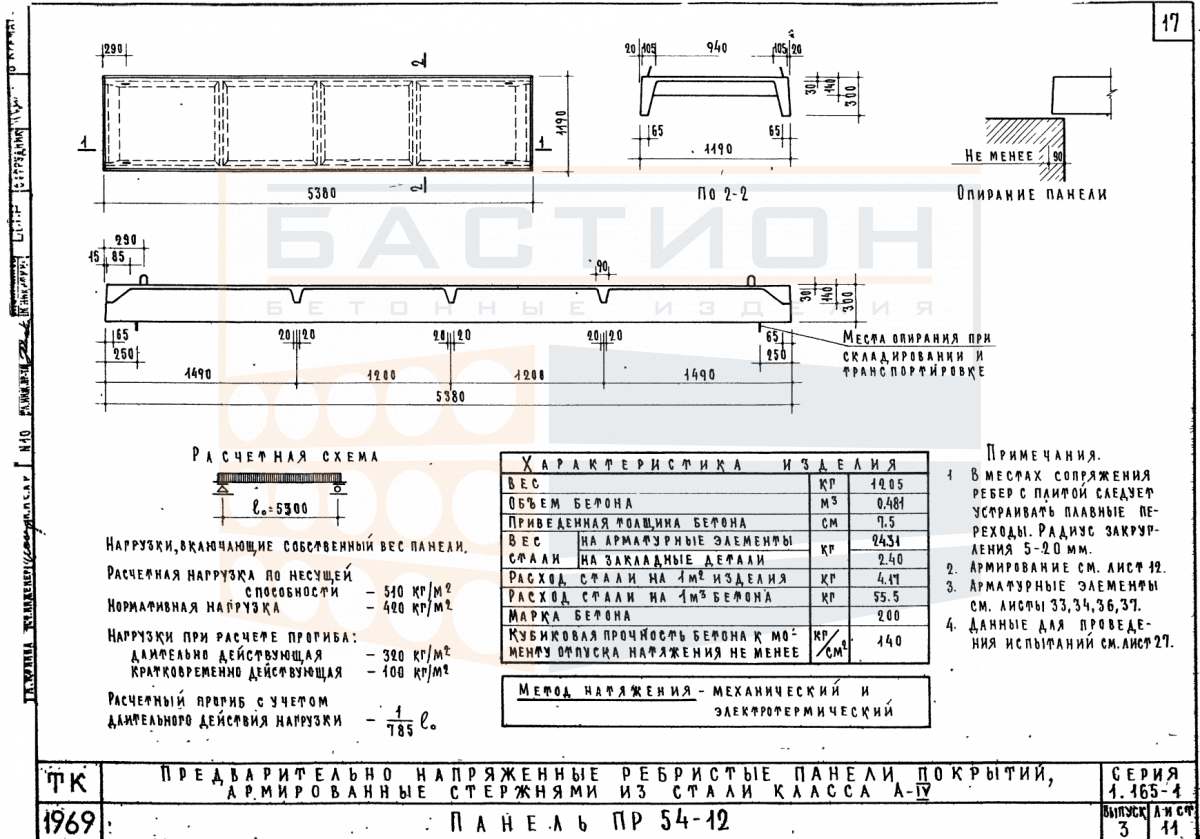

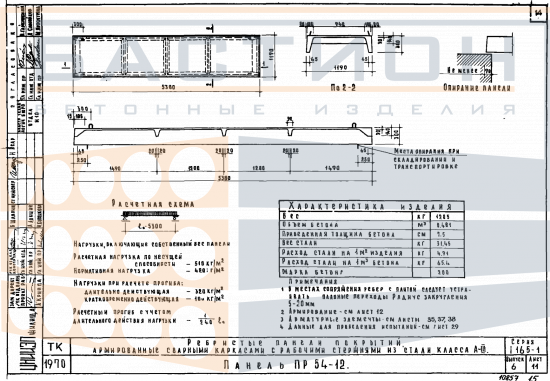

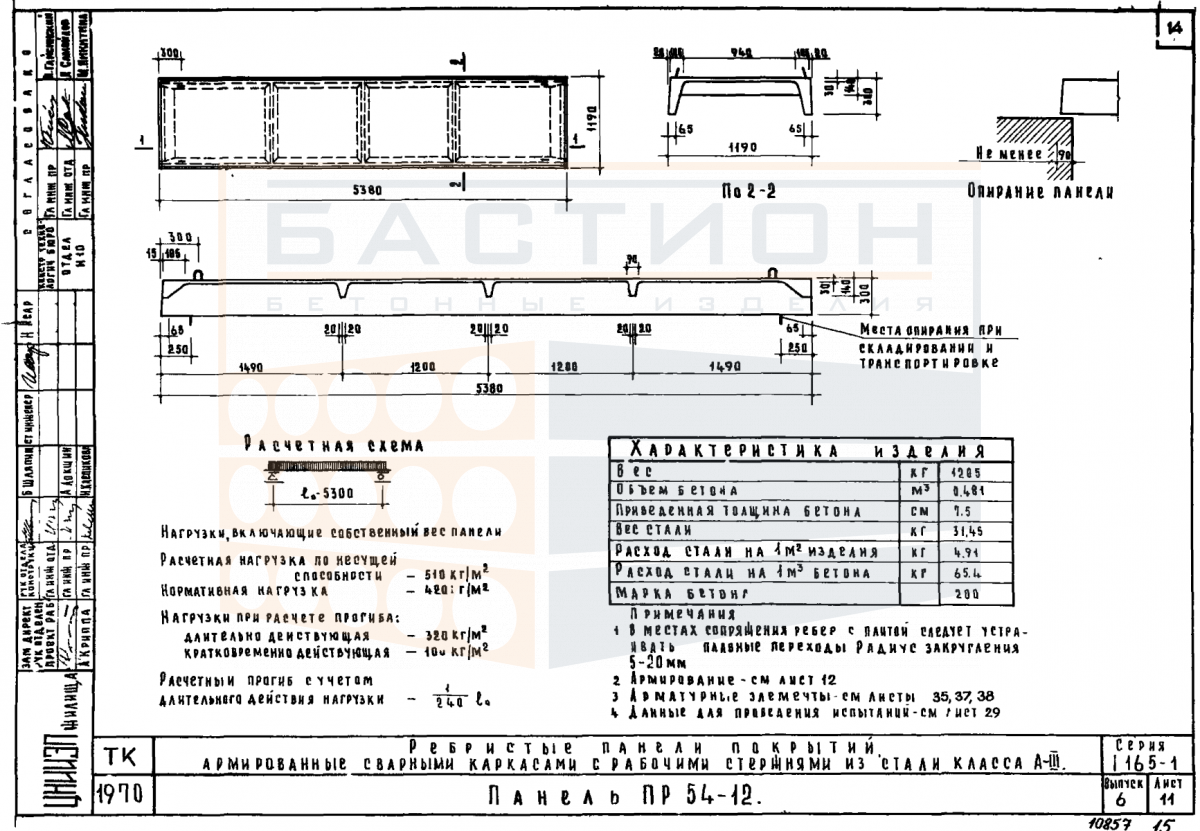

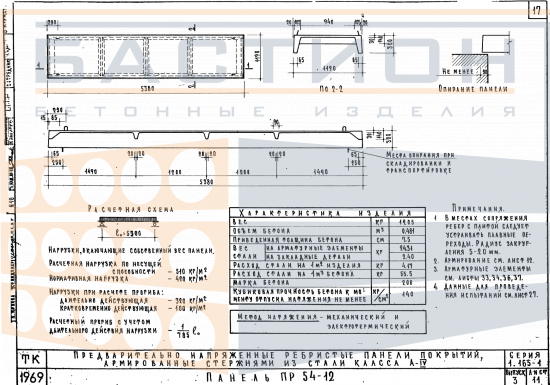

Панель покрытия ребристая ПР 54-12, серия 1.165-1, выпуски 3, 6

Панель покрытия ребристая ПР 54-12 — это железобетонный элемент горизонтальной несущей конструкции здания, применяемый для формирования покрытия (кровли) в составе сборных каркасов промышленных и гражданских сооружений. Изделие относится к типовым решениям серии 1.165-1, выпуски 3, 6, предназначенным для укладки на несущие стены, балки или фермы. Конструкция включает продольные и поперечные ребра, обеспечивающие восприятие изгибающих нагрузок при опирании по двум сторонам.

Плита работает в пролете между опорными элементами, передавая на них нагрузки от собственного веса, кровельного пирога, снега, ветра и технологического оборудования. Неправильное опирание или повреждение ребер снижает несущую способность и нарушает целостность покрытия. Проектное положение при монтаже контролируется по отметкам и осям, глубина опирания назначается по рабочей документации серии.

Область применения и технические особенности

Укладка панели выполняется на слой цементно-песчаного раствора или по эластичным прокладкам согласно проекту. Сопряжение между смежными плитами производится зачеканкой швов и установкой анкерных связей. При монтаже необходимо контролировать горизонтальность опорной плоскости и совпадение осей.

• Продольные ребра ориентируют в направлении пролета, что обеспечивает эффективную работу на изгиб при опирании на стены или балки.
• Опирание плиты производится на две стороны; опорная зона очищается от загрязнений и выравнивается перед укладкой для равномерного распределения нагрузки.
• Монтажные петли используются для строповки; не допускается нагружать плиту за ребра или торцы при подъеме — это может вызвать трещины.
• После укладки швы между плитами омоноличиваются бетоном класса по прочности не ниже проектного; при необходимости устанавливаются анкера.
• Крепление плиты к опорным конструкциям выполняется приваркой закладных деталей или анкерных выпусков в соответствии с проектом соединений.
• В зонах технологических отверстий или проходов плиты разрезаются или устанавливаются доборные элементы по индивидуальному проекту; нарушение целостности ребер недопустимо.
• При транспортировке и складировании ребра защищаются от сколов и трещин; опорные зоны не должны нагружаться вне проектных схем во избежание деформаций.

Требования к опиранию и анкеровке регламентируются альбомом серии 1.165-1. При наличии пустот между ребрами их заполнение выполняется по проектной спецификации, исключающей неравномерность распределения нагрузок.

Правила хранения и транспортировки изделия

Складирование панелей осуществляется в горизонтальном положении на ровных деревянных прокладках, уложенных в опорных зонах. Прокладки из одной стопы должны располагаться строго по вертикали, чтобы исключить изгибные деформации ребер. Высота штабеля не должна превышать допустимую для данного типоразмера норму, установленную проектом или схемой складирования; между рядами обязательно наличие прокладок одинаковой толщины.

Перевозка выполняется в горизонтальном положении с фиксацией груза от продольных и поперечных смещений ремнями или упорами. Не допускается перевозка навалом, а также погрузка с опиранием на ребра или торцевые зоны. Установка панелей на транспортное средство производится с учетом расположения монтажных петель для удобства разгрузки; зацепка петель должна быть симметричной.
