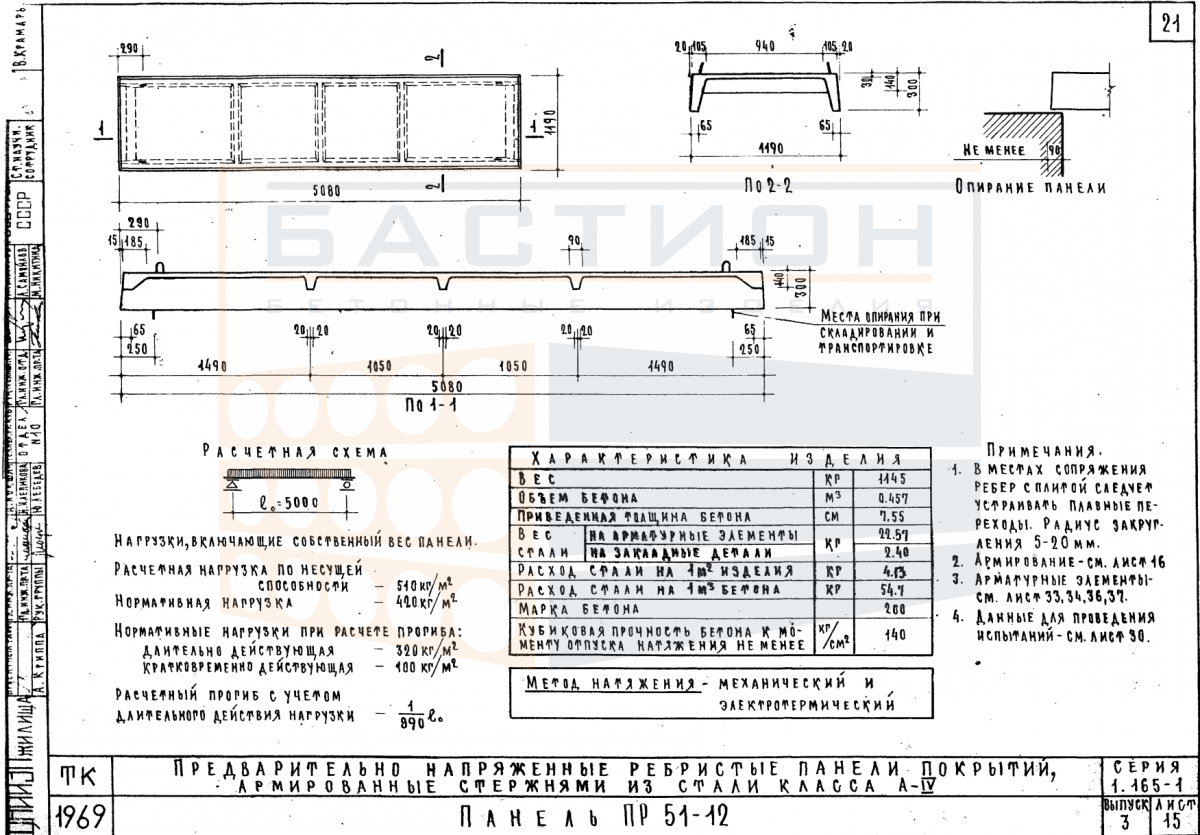

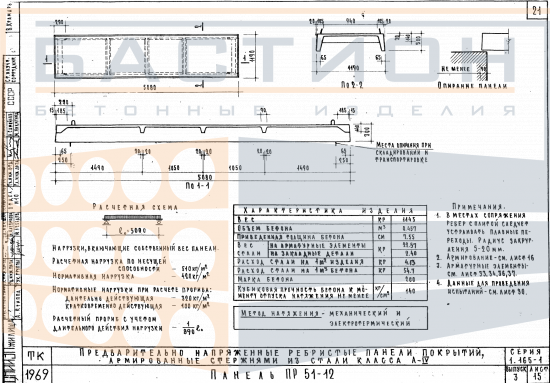

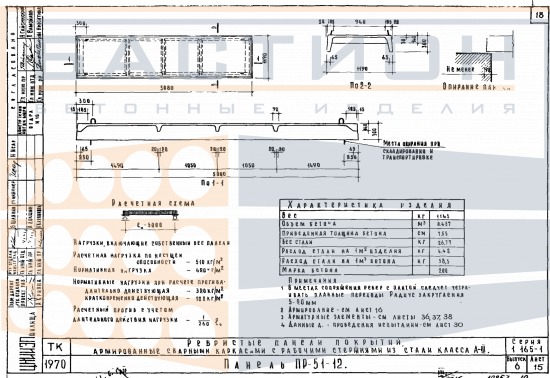

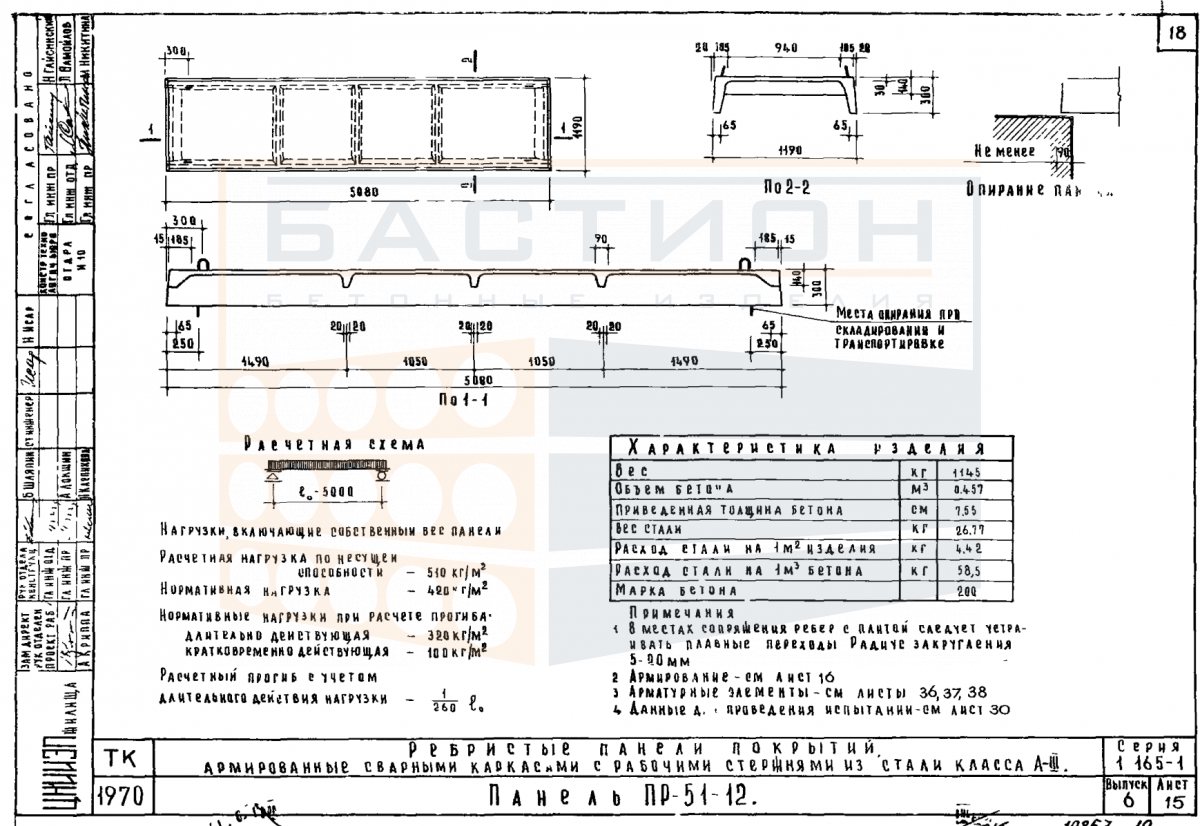

Панель покрытия ребристая ПР 51-12, серия 1.165-1, выпуски 3, 6

Панель покрытия ребристая ПР 51-12 — это железобетонный элемент горизонтальной несущей системы здания, применяемый в покрытиях промышленных и гражданских сооружений. Изделие относится к серии 1.165-1, выпуски 3, 6, и предназначено для формирования жесткого диска покрытия при шаге несущих конструкций до 6 м. Ребра панели воспринимают изгибающие нагрузки и передают усилия на опорные элементы.

Основная область применения — покрытия отапливаемых и неотапливаемых зданий с рулонной или мастичной кровлей. Панели укладываются на железобетонные или стальные опорные конструкции с обеспечением проектной глубины опирания. Габариты изделия (длина 5080 мм, ширина 1190 мм, высота 300 мм, масса 1145 кг) определяют требования к монтажному крану и строповке. Правильная ориентация ребрами вниз и соблюдение опорных зон обязательны.

Область применения и технические особенности

Монтаж панелей выполняется по осям с выверкой опорных площадок. Опирание производится по двум коротким сторонам на стропильные балки, фермы или ригели. После установки швы между панелями заполняются цементно-песчаным раствором по проекту. Анкеровка к опорным конструкциям выполняется через закладные детали. Контроль включает проверку отсутствия перекосов и повреждений ребер.

• Панель опирается по двум коротким сторонам, воспринимая нагрузку от кровли, снега и эксплуатации.
• Проектная глубина опирания устанавливается по рабочим чертежам серии 1.165-1.
• Ребра ориентируются вниз — в сторону опор, обеспечивая работу на изгиб.
• Не допускается опирание на продольные ребра или краевые зоны.
• Стыки между панелями заполняются бетоном для обеспечения монолитности покрытия.
• Закладные детали и монтажные петли проверяются перед подъемом на отсутствие дефектов.
• Запрещается выполнять отверстия или вырезы в ребрах без согласования с проектом.

Технические характеристики панели, включая габариты и вес, определяют требования к грузоподъемности крана и схеме строповки. При подъеме используется траверса с захватом за четыре монтажные петли. После установки и фиксации панели омоноличиваются с опорными конструкциями для обеспечения пространственной жесткости покрытия.

Правила хранения и транспортировки изделия

Панели складируются в горизонтальном положении на ровной площадке с твердым покрытием. Под опорные зоны (вдоль коротких сторон) укладываются деревянные прокладки. При многоярусном хранении прокладки располагаются строго по вертикальным линиям, совпадающим с опорными зонами. Высота штабеля устанавливается с учетом массы изделия и прочности прокладок.

Транспортировка выполняется с фиксацией панелей от продольного и поперечного смещения. Изделия укладываются на ложементы или прокладки под опорными зонами. Строповка производится мягкими стропами для исключения повреждения граней и монтажных петель. При разгрузке обеспечивается плавное опускание без ударов и перекосов.
