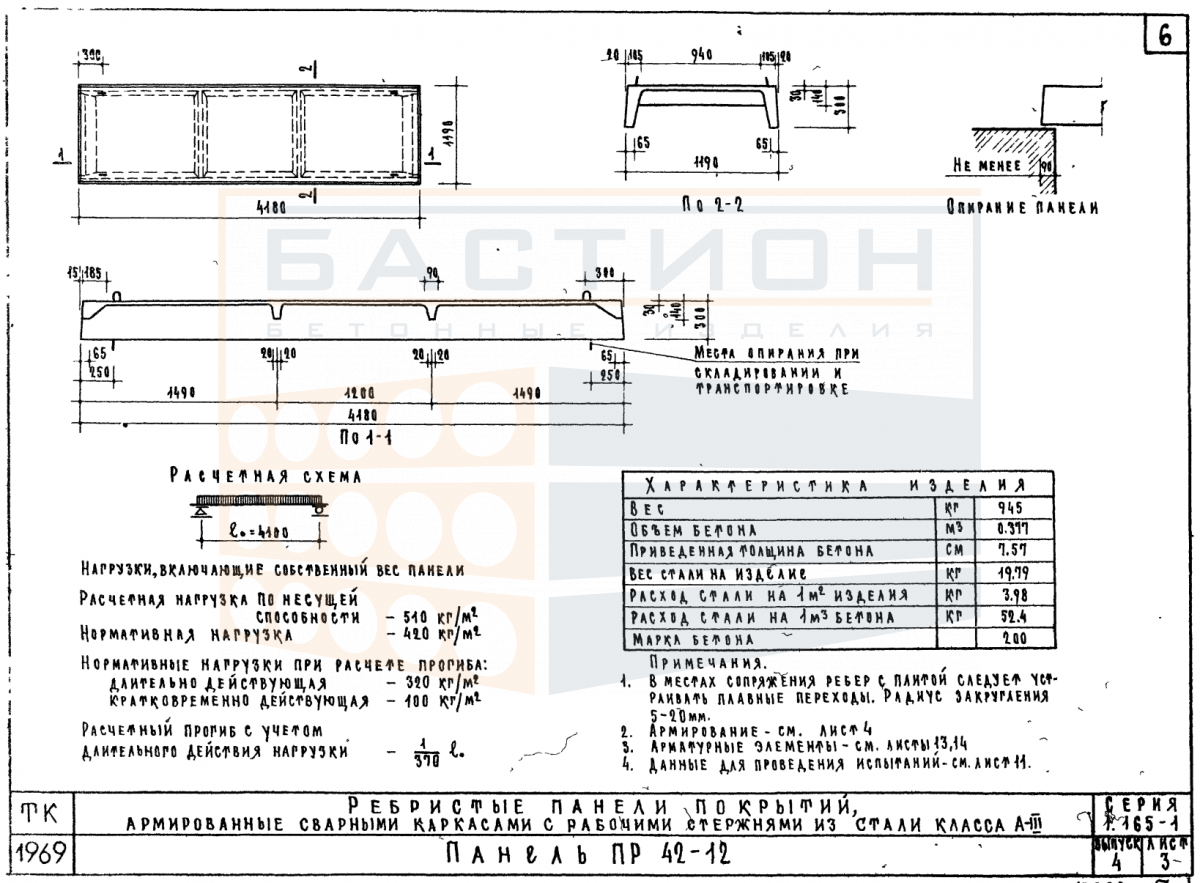

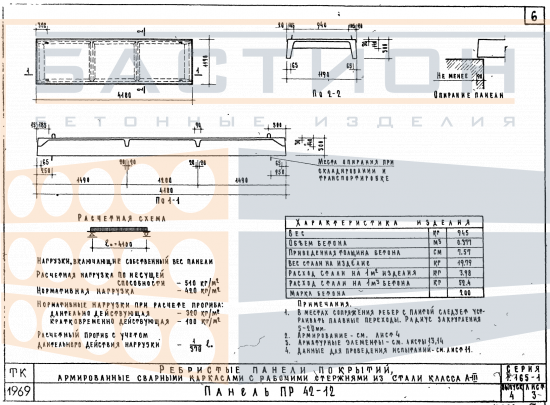

Панель покрытия ребристая ПР 42-12, серия 1.165-1, выпуск 4

Панель покрытия ребристая ПР 42-12 — это железобетонный элемент горизонтальной несущей конструкции покрытия здания, предназначенный для восприятия нагрузок от кровли, снега, оборудования и людей с последующей передачей на несущие элементы каркаса — балки, фермы или стены. Изделие выполнено в соответствии с решением серии 1.165-1, выпуск 4, разработанной для сборных железобетонных покрытий одноэтажных и многоэтажных промышленных и общественных зданий. Ребристая форма плиты, образованная продольными и поперечными ребрами, обеспечивает необходимую жесткость и устойчивость при относительно небольшой массе.

Плита укладывается на опорные конструкции с опиранием по продольным ребрам. Проектная глубина опирания, схема анкеровки и фиксации задаются рабочей документацией серии. Неправильная ориентация ребер или недостаточная глубина опирания могут привести к неравномерному распределению нагрузок и снижению несущей способности. Монтаж выполняется с использованием траверс, исключающих повреждение монтажных петель и торцевых зон. После установки стыки между плитами омоноличиваются бетоном для обеспечения совместной работы элементов покрытия.

Область применения и технические особенности

Установка ребристых панелей покрытия производится на выверенные опорные поверхности с контролем высотных отметок и осей. Перед монтажом проверяется состояние закладных деталей и отсутствие дефектов в ребрах. Крепление к опорным конструкциям выполняется сваркой закладных изделий, после чего швы между плитами заполняются бетоном по проекту. Омоноличивание позволяет распределять нагрузку на соседние элементы и повышает пространственную жесткость покрытия.

• Ребристая конструкция плиты обеспечивает восприятие изгибающих нагрузок от собственного веса, снега и эксплуатационных воздействий при работе в пролете между опорами.
• Опирание осуществляется по продольным ребрам на металлические или железобетонные несущие конструкции; глубина опирания задается проектом.
• Монтаж производится с помощью траверс за монтажные петли; строповка за ребра или торцы не допускается во избежание повреждений.
• Сварное соединение закладных деталей плиты с опорными элементами обеспечивает фиксацию и передачу усилий на каркас здания.
• Швы между смежными плитами заполняются бетоном проектного класса для создания жесткого диска покрытия и равномерного распределения нагрузок.
• Не допускается использование плит при отсутствии омоноличивания швов или опирании на непредусмотренные проектом точки.
• При хранении и транспортировке прокладки размещаются строго под опорными зонами; опирание на ребра вне этих зон запрещено.

Соблюдение монтажных узлов и последовательности установки, предусмотренных серией 1.165-1, обеспечивает равномерную передачу нагрузок на несущий каркас и исключает концентрацию напряжений, не заложенную в расчете.

Правила хранения и транспортировки изделия

Хранение ребристых панелей осуществляется в горизонтальном положении на спланированной площадке с ровным твердым покрытием. Прокладки из пиломатериала укладываются в местах, соответствующих опорным зонам (под ребрами), с совпадением по вертикали в штабеле. Высота штабеля ограничивается устойчивостью и возможностью безопасной строповки. Между штабелями предусматриваются проходы.

Транспортировка выполняется на специализированных транспортных средствах с фиксацией панелей от смещения. Изделия устанавливаются на ложементы или прокладки с опиранием по ребрам. Крепление осуществляется текстильными ремнями или проволочными скрутками. Погрузка и разгрузка производятся с использованием траверс за монтажные петли. Запрещается сбрасывание, волочение и удары по изделиям, а также перевозка навалом.
