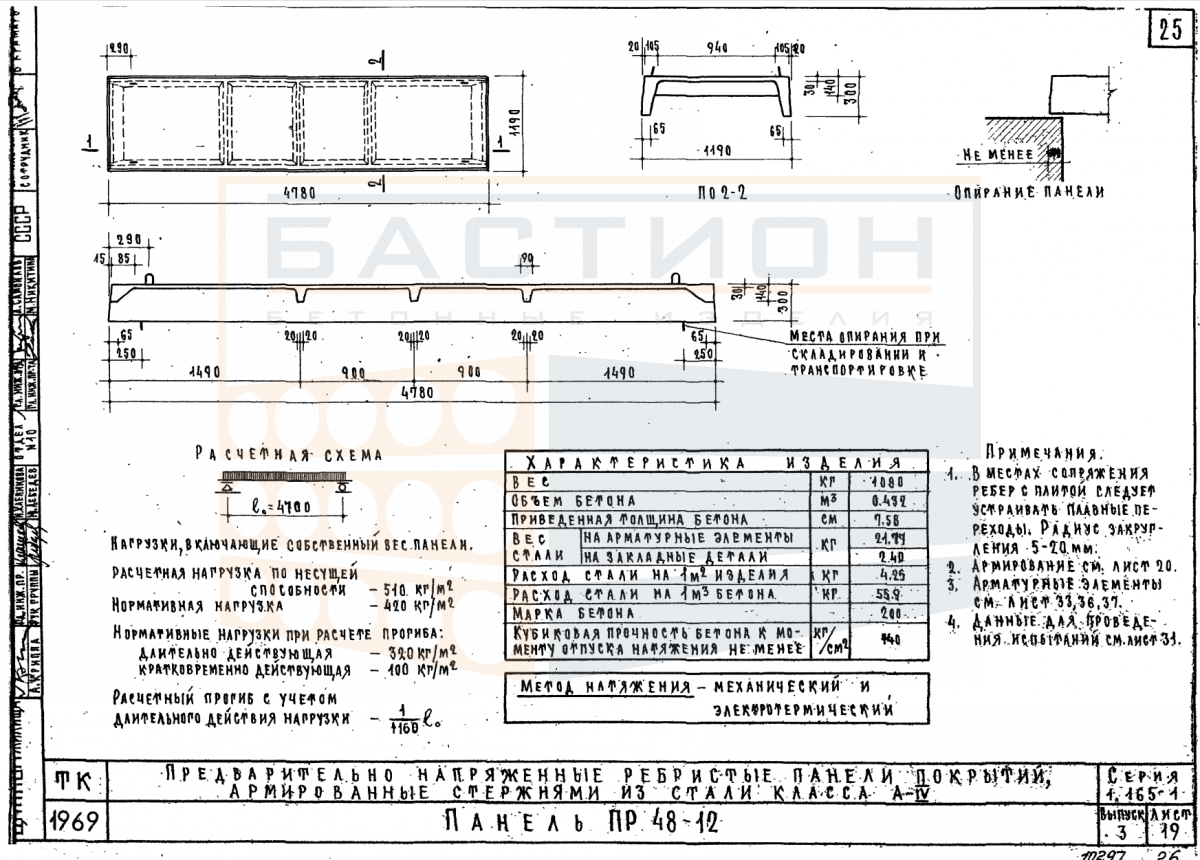

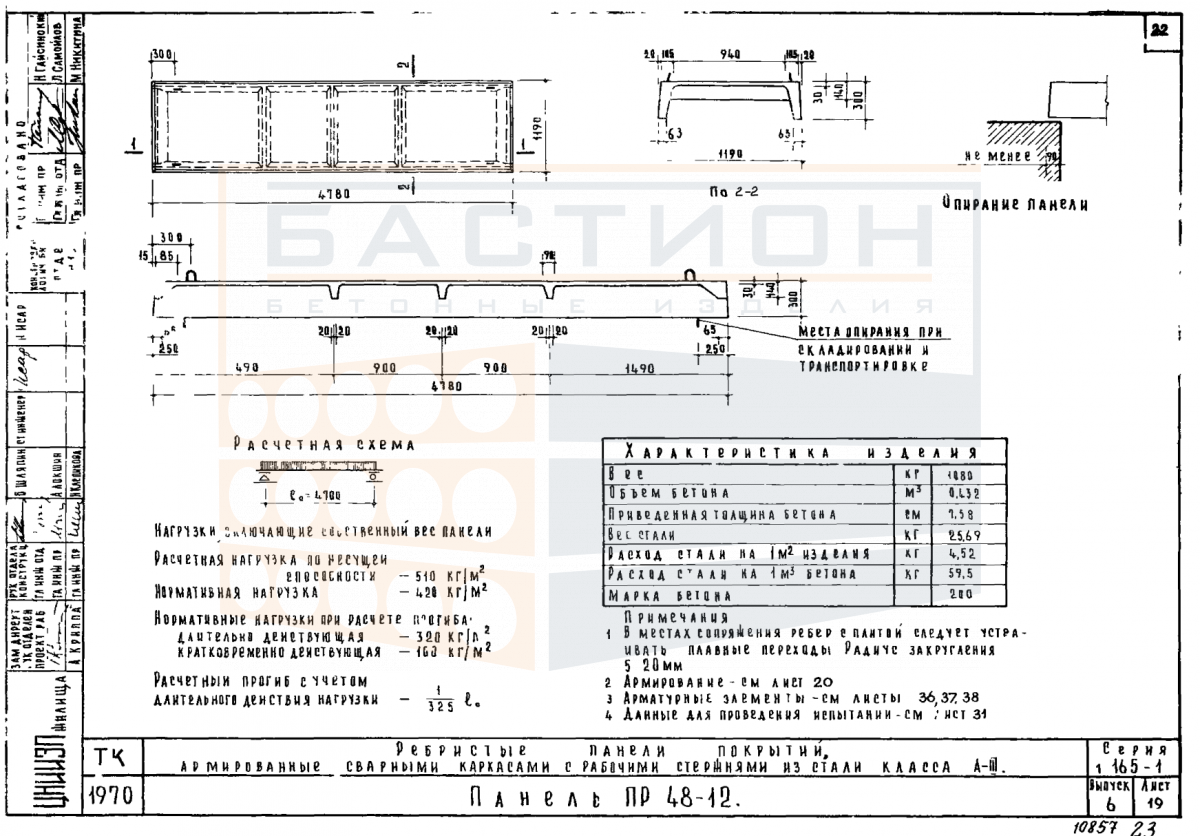

Панель покрытия ребристая ПР 48-12, серия 1.165-1, выпуски 3, 6

Панель покрытия ребристая ПР 48-12 — железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия производственных и общественных зданий. Изделие относится к серии 1.165-1 (выпуски 3, 6), предназначенной для ребристых плит покрытий пролётами до 18 м. Рёбра панели воспринимают изгибающие нагрузки и передают усилия на стропильные фермы или балки каркаса.

Применение ребристых плит позволяет перекрывать значительные пролёты при сниженном расходе материалов. Плита ПР 48-12 опирается по двум сторонам на несущие элементы. От точности монтажа и качества омоноличивания стыков зависит надёжность кровельной системы. Конструкция рассчитана на эксплуатацию в зданиях с нормальными условиями среды.

Область применения и технические особенности

Монтаж выполняется на подготовленные опорные поверхности ферм или балок с выверкой по осям. Глубина опирания и анкеровка арматурных выпусков задаются проектом. Швы между смежными плитами заполняются бетоном или раствором по проекту. При строповке используются все монтажные петли; повреждение петель и опорных зон не допускается.

• Плита работает в пролёте между несущими опорами; полка не рассчитана на сосредоточенные нагрузки без дополнительного усиления, предусмотренного проектом.
• Рёбра являются основными несущими элементами, воспринимающими изгибающий момент; полка распределяет нагрузку на рёбра и обеспечивает совместную работу конструкции.
• Опирание выполняется по двум сторонам на проектную глубину; опирание на рёбра вдоль длинной стороны не допускается без специального проектного обоснования.
• Торцевые зоны вблизи опор наиболее чувствительны к повреждениям; сколы и трещины в этих зонах снижают несущую способность и требуют оценки проектной организацией.
• Стыки между плитами омоноличиваются для обеспечения пространственной жёсткости диска покрытия; марка раствора и порядок заполнения швов принимаются по рабочей документации.

Марка ПР 48-12 соответствует серии 1.165-1: 48 — расчётный пролёт в дециметрах (около 4,8 м), 12 — ширина в дециметрах (1,2 м). Выбор типоразмера плиты и её несущей способности осуществляется по проекту на основании нагрузок и конструктивной схемы здания.

Правила хранения и транспортировки изделия

Панели покрытия складируются в горизонтальном положении на ровном твёрдом основании. Между рядами укладываются инвентарные прокладки из упругого материала строго в местах опорных зон; прокладки соседних рядов располагаются по одной вертикали. Запрещается складирование плит навалом или с опиранием на рёбра.

Транспортирование выполняется в горизонтальном положении с надёжным креплением от смещения. Многоярусная погрузка допускается только по согласованию с проектом. При погрузке и разгрузке запрещается сбрасывание и строповка за рёбра или полку вне монтажных петель. Все монтажные петли проверяются на целостность перед использованием.
