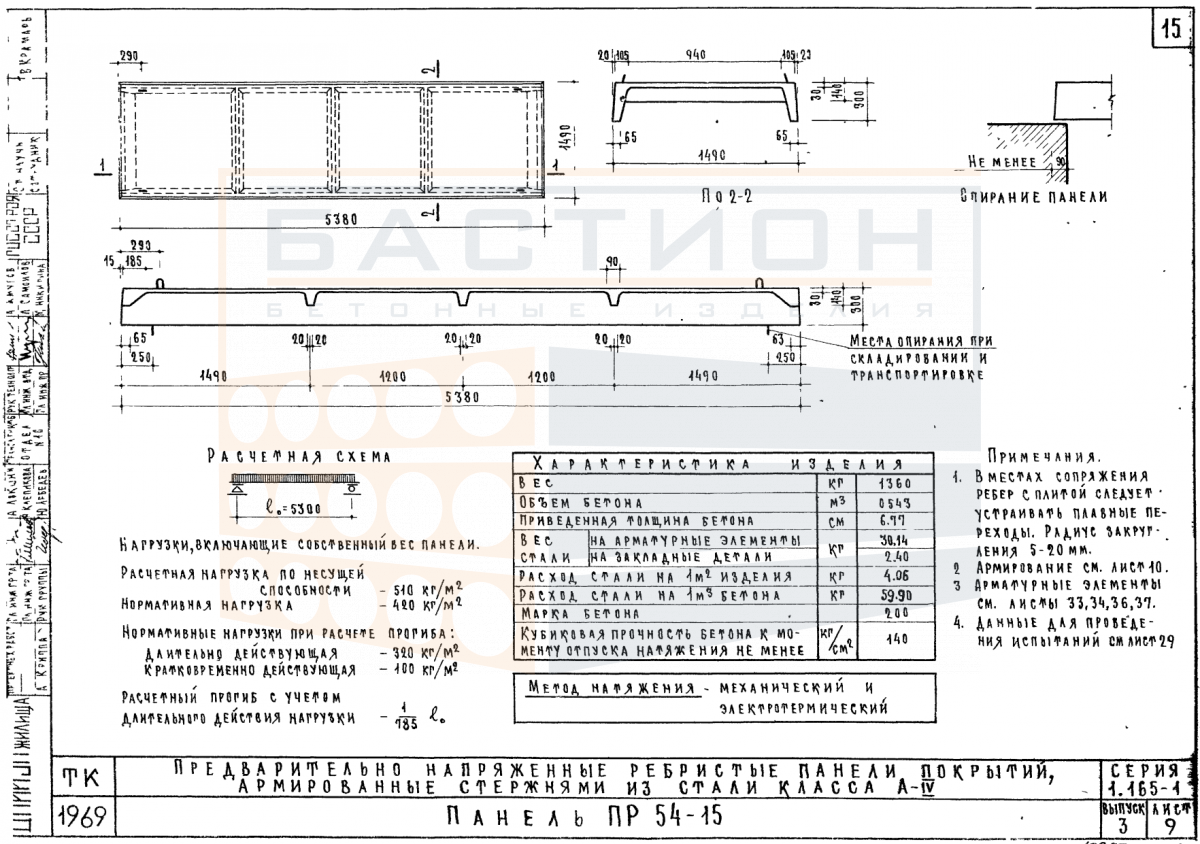

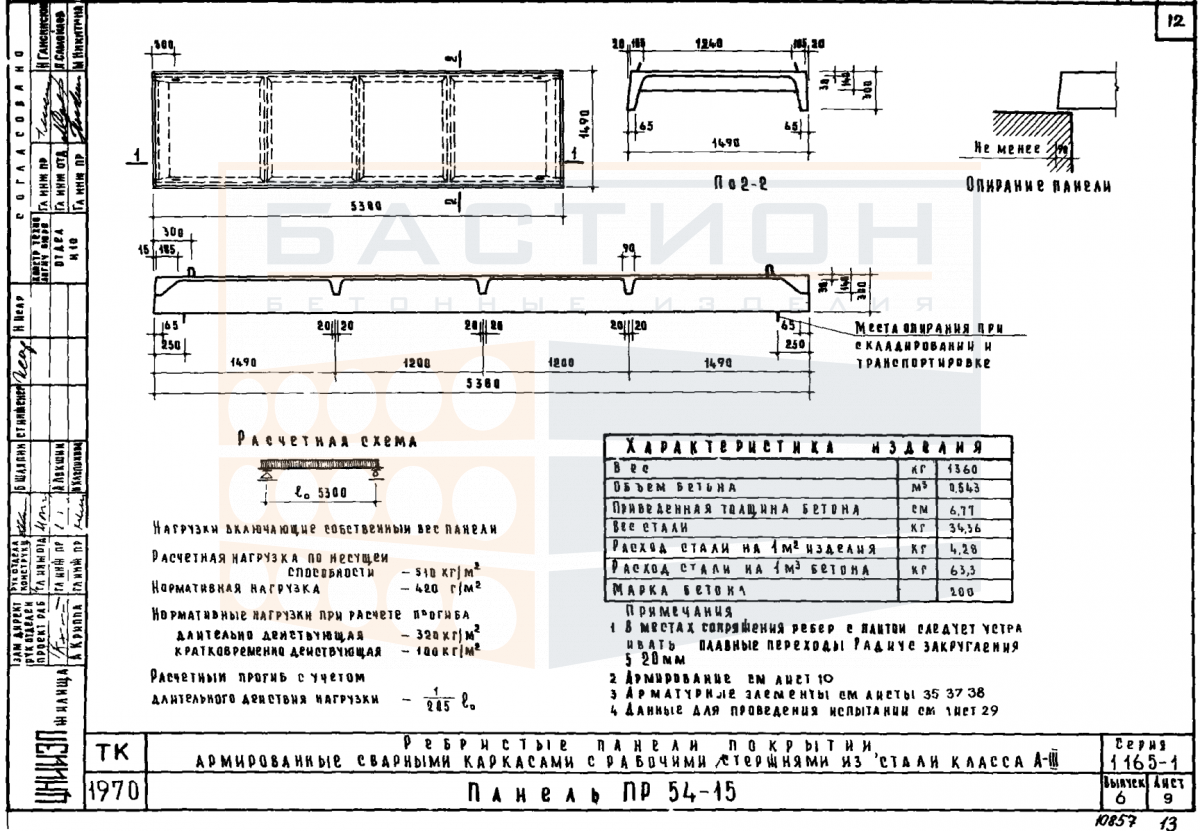

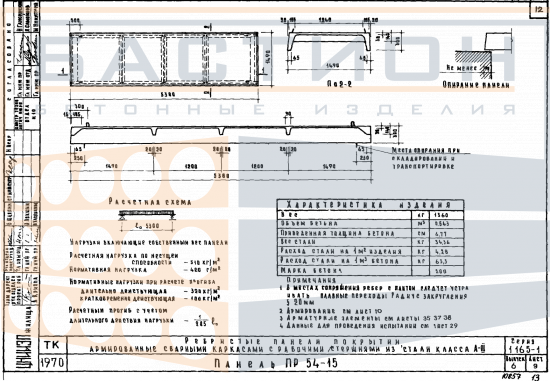

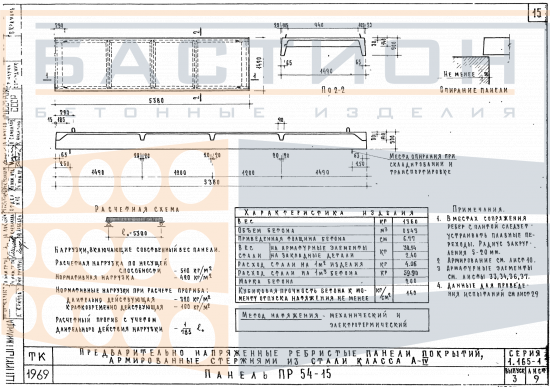

Панель покрытия ребристая ПР 54-15, серия 1.165-1, выпуски 3, 6

Панель покрытия ребристая ПР 54-15 — железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования сборных покрытий в отапливаемых и неотапливаемых сооружениях производственного и общественного назначения. Изделие относится к типовой серии 1.165-1, выпуски 3 и 6, и предназначено для восприятия постоянных и временных нагрузок от кровли, снега, оборудования и людей с последующей передачей усилий на несущий каркас.

Конструкция панели включает продольные и поперечные ребра, обеспечивающие жесткость при изгибе в обоих направлениях. Продольные ребра являются основными несущими элементами, воспринимающими изгибающий момент и поперечную силу. Полка панели толщиной 30 мм работает как сжатая зона в пролете и передает нагрузку на ребра. Масса изделия 1360 кг, габаритные размеры 5380×1490×300 мм, что позволяет перекрывать пролеты до 6 м при шаге колонн 6 м.

Область применения и технические особенности

Монтаж панелей выполняется на сборные железобетонные балки или металлические фермы. Опирание осуществляется по верху продольных ребер. Проектная глубина опирания уточняется в рабочей документации. Сопряжение с несущими элементами производится через закладные детали с последующей сваркой и омоноличиванием швов. Укладка смежных панелей ведется строго по осям.

• Продольные ребра панели воспринимают изгибающие нагрузки от собственного веса и внешних воздействий, обеспечивая пролетную способность без промежуточных опор.
• Опирание панели допускается только на продольные ребра; опирание на поперечные ребра или полку не предусмотрено и может привести к разрушению конструкции.
• При строповке и разгрузке панели необходимо использовать траверсы, обеспечивающие вертикальное положение монтажных петель, исключая перекосы и ударные нагрузки.
• Торцевые зоны панелей имеют защитный слой бетона для предотвращения коррозии арматуры; повреждения торцов не допускаются и требуют восстановления по проекту.
• Сварные соединения закладных деталей смежных панелей выполняются по проекту с обязательным последующим омоноличиванием швов для создания жесткого диска покрытия.
• Швы между панелями заполняются бетоном мелкофракционного состава класса по проекту; при отрицательных температурах требуется подогрев и использование противоморозных добавок.

Соблюдение проектных указаний по опиранию и сварке обеспечивает пространственную жесткость покрытия. Все монтажные работы выполняются с использованием средств подмащивания и страховки.

Правила хранения и транспортировки изделия

Панели складируются в горизонтальном положении на ровном твердом основании. Деревянные прокладки устанавливаются строго в местах расположения ребер (опорные зоны) — не менее двух по длине. Высота штабеля не должна превышать 2,5 м. Прокладки соседних ярусов располагаются по одной вертикальной линии во избежание изгибающих моментов.

Транспортировка осуществляется в спецавтотранспорте с фиксацией от продольных и поперечных смещений. Погрузку ведут с помощью траверс, исключая опирание на петли. Категорически запрещена перевозка навалом и сбрасывание панелей. Контроль состояния изделий после разгрузки обязателен.
