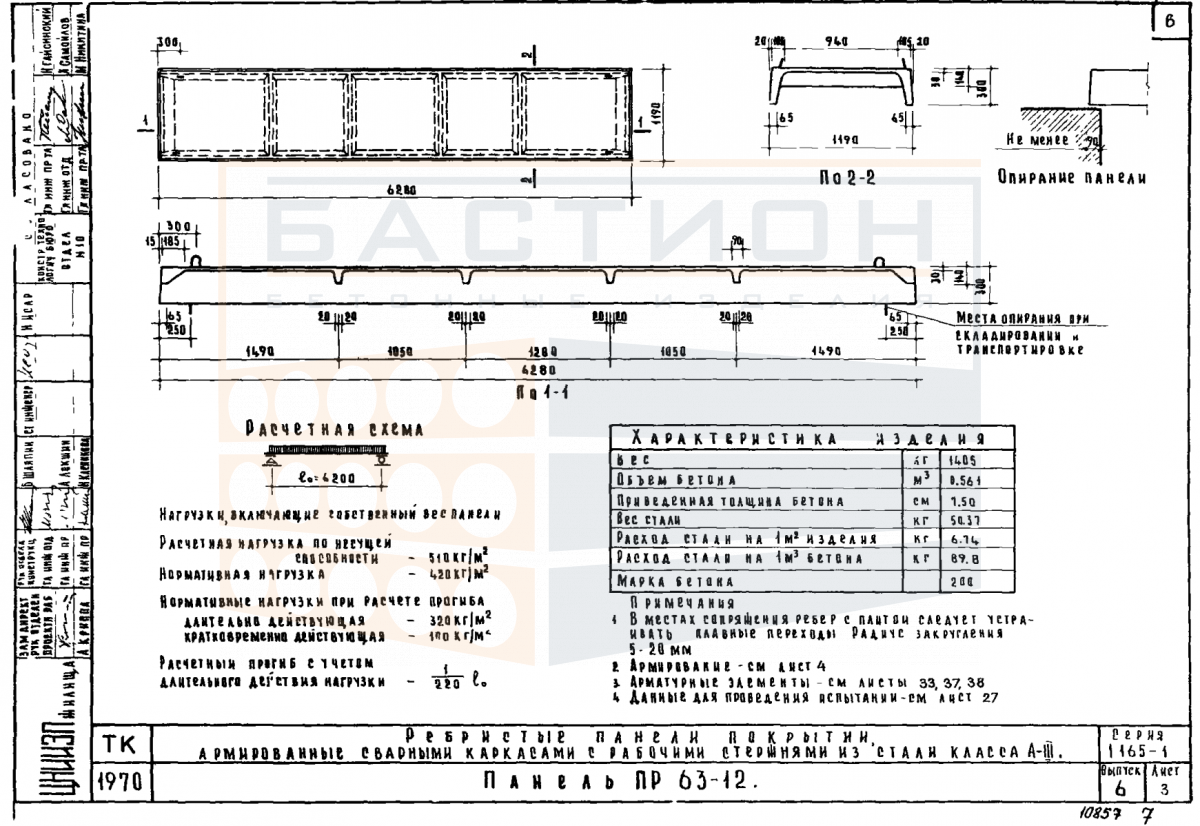

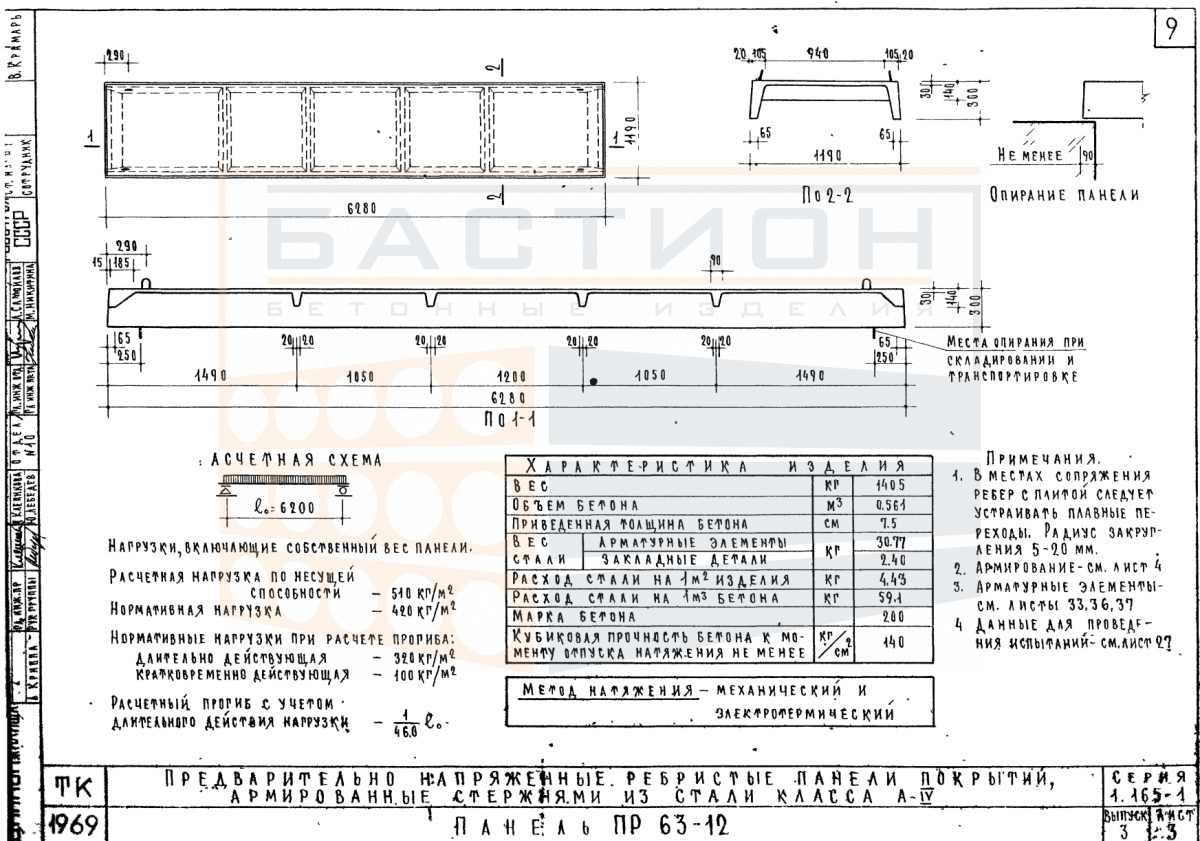

Панель покрытия ребристая ПР 63-12, серия 1.165-1, выпуски 3, 6

Панель покрытия ребристая ПР 63-12 — это железобетонный элемент горизонтальной несущей конструкции покрытия здания, предназначенный для восприятия нагрузок от кровли, снега, оборудования и передачи усилий на несущие стены, балки или ригели. Изделие относится к серии 1.165-1, выпуски 3, 6, и используется в составе сборных железобетонных покрытий производственных и общественных зданий. Ребристая конструкция обеспечивает повышенную жёсткость при относительно малом расходе материала.

Применение данной панели предусмотрено в зданиях с шагом несущих конструкций, соответствующим номинальной длине изделия. Характер нагрузок включает собственный вес, вес кровли, снеговую нагрузку и технологическое оборудование. Ошибки при монтаже, такие как недостаточная глубина опирания или повреждение торцевых зон, могут привести к снижению несущей способности и эксплуатационной надёжности покрытия. Правильная ориентация ребёр в проектное положение обеспечивает эффективную работу плиты в изгибе.

Область применения и технические особенности

Панели монтируются на опорные конструкции с соблюдением проектной глубины опирания. Сопряжение с несущими элементами (стены, балки, ригели) выполняется через закладные детали или сварку. После установки швы между смежными панелями заполняются бетоном по проекту для обеспечения дискретности покрытия.

• Изделие работает в пролёте между несущими опорами, передавая нагрузку через продольные и поперечные ребра на опорные зоны, что требует точного совпадения с проектным положением.
• Торцевые участки панели являются зонами передачи усилий и не должны повреждаться при строповке и разгрузке; любые сколы или трещины в этой зоне снижают несущую способность.
• Монтажное положение панели проверяется по осям и отметкам; отклонение от проектного положения не допускается, так как это может изменить схему распределения нагрузки.
• Сварка монтажных соединений выполняется по проекту для обеспечения жесткости диска покрытия; используются закладные детали, расположенные в ребрах.
• Заполнение швов между панелями производится после выверки положения и закрепления элементов; используется бетон класса не ниже проектного для обеспечения монолитности.
• Не допускается опирание панели на неподготовленное основание, а также установка с перекосом или без проектного зазора, так как это может вызвать неравномерное распределение нагрузки.

Эксплуатационная надёжность покрытия обеспечивается при условии соблюдения проектных решений по опиранию, фиксации и омоноличиванию стыков. Отступления от рабочей документации могут привести к снижению несущей способности конструкции.

Правила хранения и транспортировки изделия

Хранение панелей осуществляется в горизонтальном положении на ровном твёрдом основании. Прокладки укладываются в местах, соответствующих опорным зонам изделия, строго по одной вертикали для всех ярусов штабеля. Ребра и торцы панелей защищаются от механических повреждений. Высота штабеля определяется проектом складирования с учётом массы и геометрии панелей.

Транспортировка выполняется в горизонтальном положении с фиксацией панелей от смещения. Каждое изделие опирается на деревянные прокладки, расположенные в опорных зонах. Запрещается перевозка панелей навалом, сбрасывание при разгрузке, а также опирание на слабые кромки. Подъём производится за монтажные петли с использованием траверс, обеспечивающих равномерное распределение усилий.
