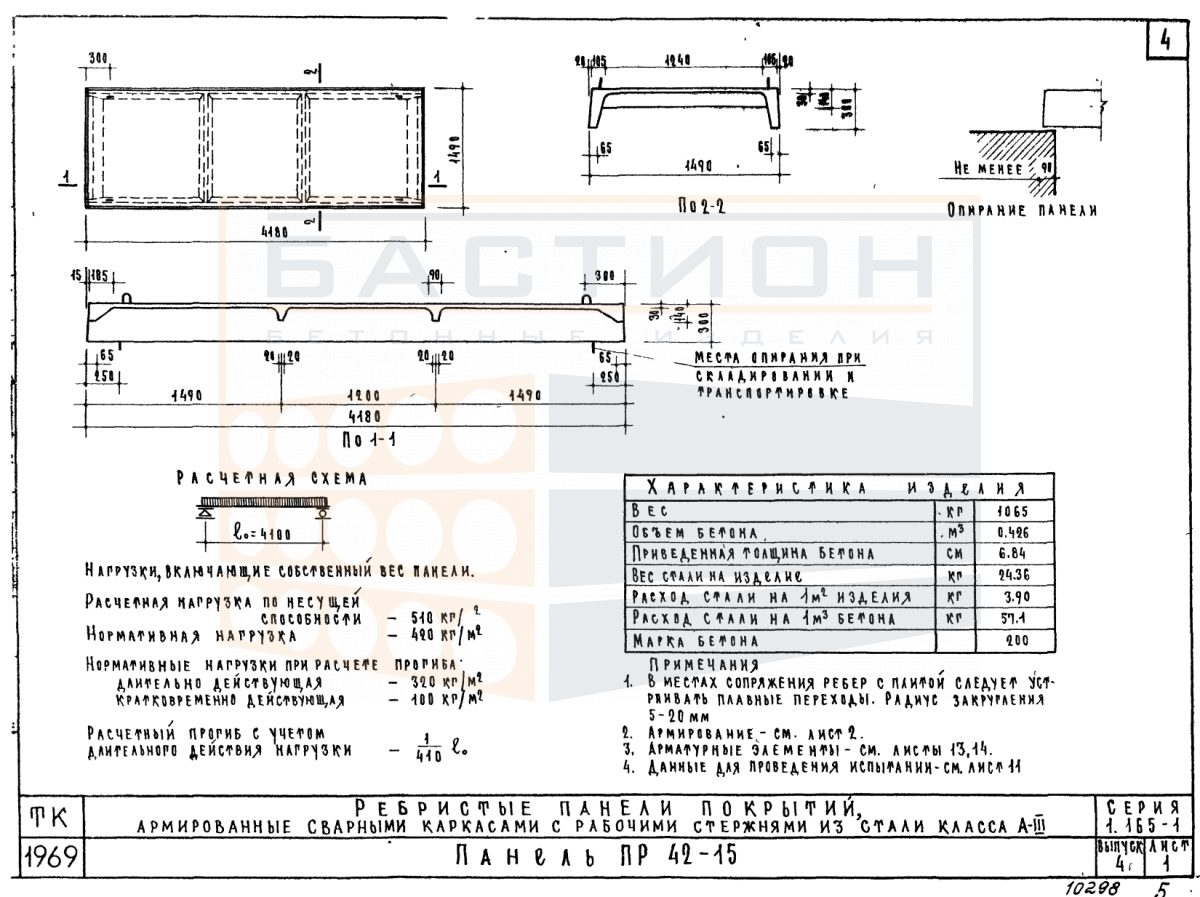

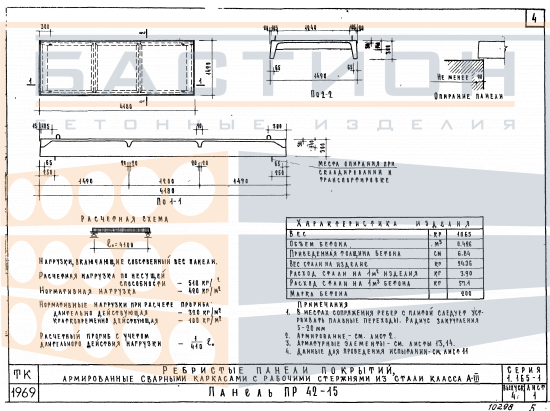

Панель покрытия ребристая ПР 42-15, серия 1.165-1, выпуск 4

Панель покрытия ребристая ПР 42-15 — это железобетонный элемент горизонтальной несущей системы покрытия, применяемый в каркасных зданиях производственного и складского назначения. Изделие относится к серии 1.165-1 выпуск 4 и предназначено для восприятия нагрузок от собственного веса, снега, ветра и технологического оборудования с передачей усилий на стропильные фермы или ригели.

В составе сборного покрытия ребристые панели образуют сплошную горизонтальную плоскость, обеспечивающую защиту внутренних помещений от осадков и атмосферных воздействий. Жесткость перекрытия достигается за счет продольных и поперечных ребер, работающих на изгиб, и омоноличивания продольных швов между смежными плитами.

Область применения и технические особенности

Монтаж ребристых плит выполняется на проектные опорные конструкции с обеспечением минимальной глубины опирания в соответствии с решениями серии 1.165-1. Торцы панелей должны опираться симметрично, без скручивания, на опорные поверхности, очищенные от грязи, снега и наледи. Продольные швы между соседними плитами заполняются цементным раствором после выверки положения каждой панели.

• Опирание ребрами на несущие конструкции (ригели, стропильные фермы) с обеспечением проектной глубины опирания для равномерной передачи нагрузки.
• Работа ребер как элементов жесткости, воспринимающих изгибающие моменты от собственного веса, снега, ветра и технологического оборудования.
• Необходимость правильной ориентации ребрами вниз (растянутая зона) для эффективной работы железобетонного сечения на изгиб.
• Сопряжение смежных плит по продольным швам с заполнением цементным раствором для обеспечения жесткости диска покрытия и перераспределения нагрузок.
• Запрет монтажа на неподготовленное основание, перекосов и повреждений торцевых зон и монтажных петель при строповке и разгрузке.
• Учет массы изделия 1065 кг при подборе такелажа и грузоподъемности крана для безопасного перемещения и установки.

Соблюдение геометрического положения ребристых плит при монтаже и правильное омоноличивание швов обеспечивают пространственную жесткость и долговечность покрытия. Несоблюдение схемы опирания, повреждение ребер или монтажных петель при строповке и складировании могут привести к снижению несущей способности.

Правила хранения и транспортировки изделия

Складирование ребристых панелей осуществляется в горизонтальном положении на ровном твердом основании, очищенном от мусора и наледи. Прокладки из деревянного бруса устанавливаются строго по вертикали в местах, соответствующих опорным зонам (под ребрами), с совпадением прокладок во всех рядах штабеля. Высота штабеля ограничивается условиями сохранности изделий и требованиями безопасности.

Транспортировка панелей производится в горизонтальном положении на автотранспорте с использованием инвентарных опорных устройств, исключающих прогиб и смещение. Строповка выполняется только за монтажные петли, усилие должно быть приложено без рывков и перекоса. Запрещается перевозка навалом или с опиранием на кромки ребер.
