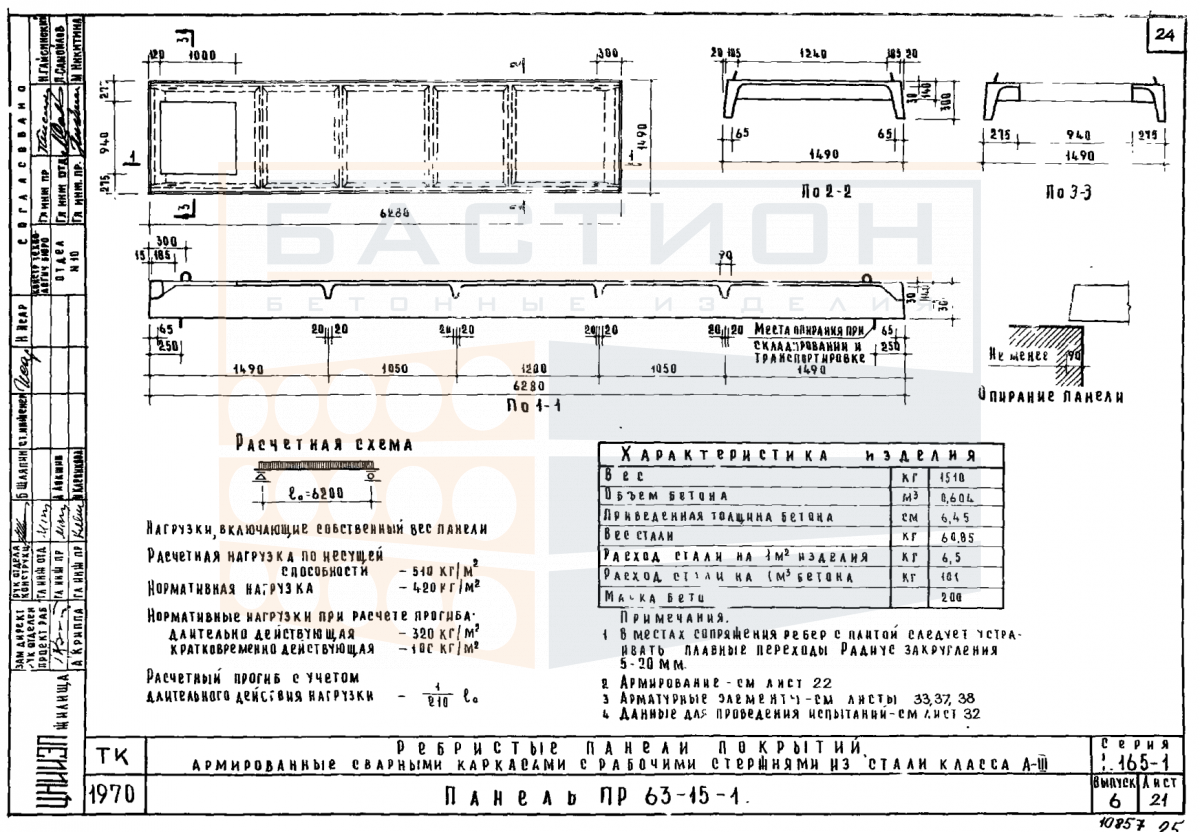

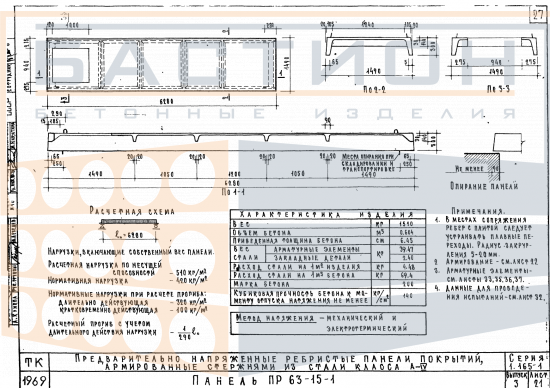

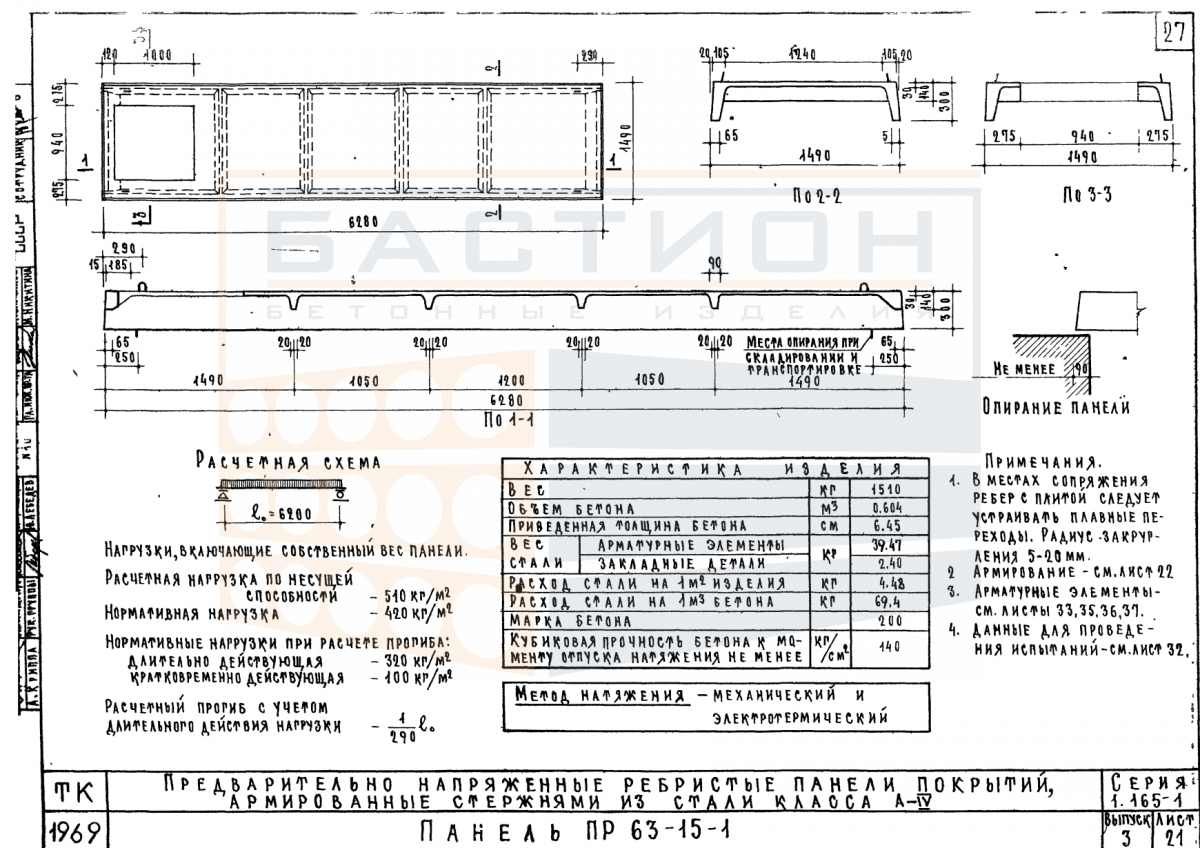

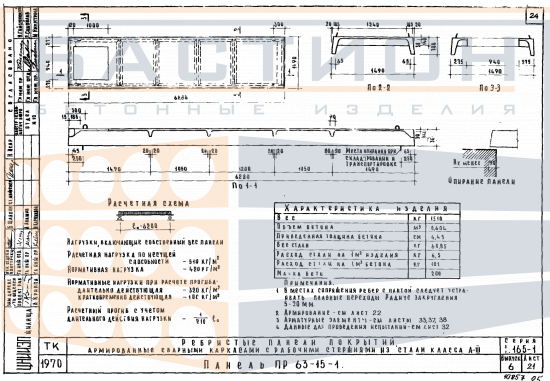

Панель покрытия ребристая ПР 63-15-1, серия 1.165-1, выпуски 3, 6

Панель покрытия ребристая ПР 63-15-1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия в промышленных и гражданских зданиях. Изделие относится к серии 1.165-1 (выпуски 3, 6) и предназначено для работы в качестве плиты покрытия, воспринимающей нагрузки от кровли, снега, технологического оборудования и передающей их на несущие конструкции — фермы, балки или ригели. Ребристая конструкция с продольными и поперечными ребрами обеспечивает жесткость и несущую способность при относительно небольшом расходе бетона.

Применение ребристых плит типа ПР позволяет перекрывать пролеты до 6 метров и более в зависимости от проектного решения. Плита ПР 63-15-1 имеет номинальный размер 6,3х1,5 м, что соответствует шагу колонн 6 м и ширине 1,5 м. Точные параметры опирания и монтажные узлы определяются по рабочей документации серии 1.165-1. Неправильный монтаж, недостаточная глубина опирания или повреждение ребер при транспортировке могут привести к снижению несущей способности и деформациям конструкции.

Область применения и технические особенности

Плиты ПР 63-15-1 укладываются на фермы, балки или ригели с опиранием по коротким сторонам. Ребра плиты ориентируются вдоль пролета. При монтаже необходимо обеспечить проектную глубину опирания и выровнять плиты по отметкам. Стыки между плитами заполняются монолитным бетоном или цементно-песчаным раствором. Анкеровка плит к несущим элементам выполняется по проекту.

• Плита работает в пролете между несущими опорами, передавая нагрузку через ребра на опорные конструкции.
• При монтаже требуется проверка отметок опорных площадок и установка плит по осям с выверкой горизонтальности.
• Опирание плиты должно быть по всей ширине опорной поверхности; не допускается точечное опирание на неподготовленное основание.
• Торцевые зоны плиты не должны повреждаться при строповке; монтажные петли используются по назначению, без перегрузки.
• Швы между плитами омоноличиваются после укладки; толщина шва и состав бетона задаются проектом.
• Не допускается устройство дополнительных отверстий в ребрах без согласования с проектной организацией.
• При хранении плиты складируются в горизонтальном положении на ровном основании с прокладками в опорных зонах.

Таким образом, соблюдение проектных требований к опиранию, стыковке и анкеровке обеспечивает надежную работу плиты в составе покрытия.

Правила хранения и транспортировки изделия

Плиты ПР 63-15-1 хранятся в горизонтальном положении на выровненных площадках с твердым покрытием. Под плиты укладываются деревянные или бетонные прокладки в местах, соответствующих опорным зонам (по торцам). Прокладки соседних рядов должны располагаться строго по вертикали. Высота штабеля не должна превышать допустимого количества рядов, определяемого с учетом массы и прочности нижних плит.

Транспортировка изделий осуществляется в горизонтальном положении с надежной фиксацией от смещения. Каждая плита опирается на две опоры, расположенные в местах проектных опорных зон. Запрещается перевозка плит навалом, с опиранием на ребра или с повреждением монтажных петель. Погрузка и разгрузка производятся с использованием строп за монтажные петли, без резких рывков и ударов.
