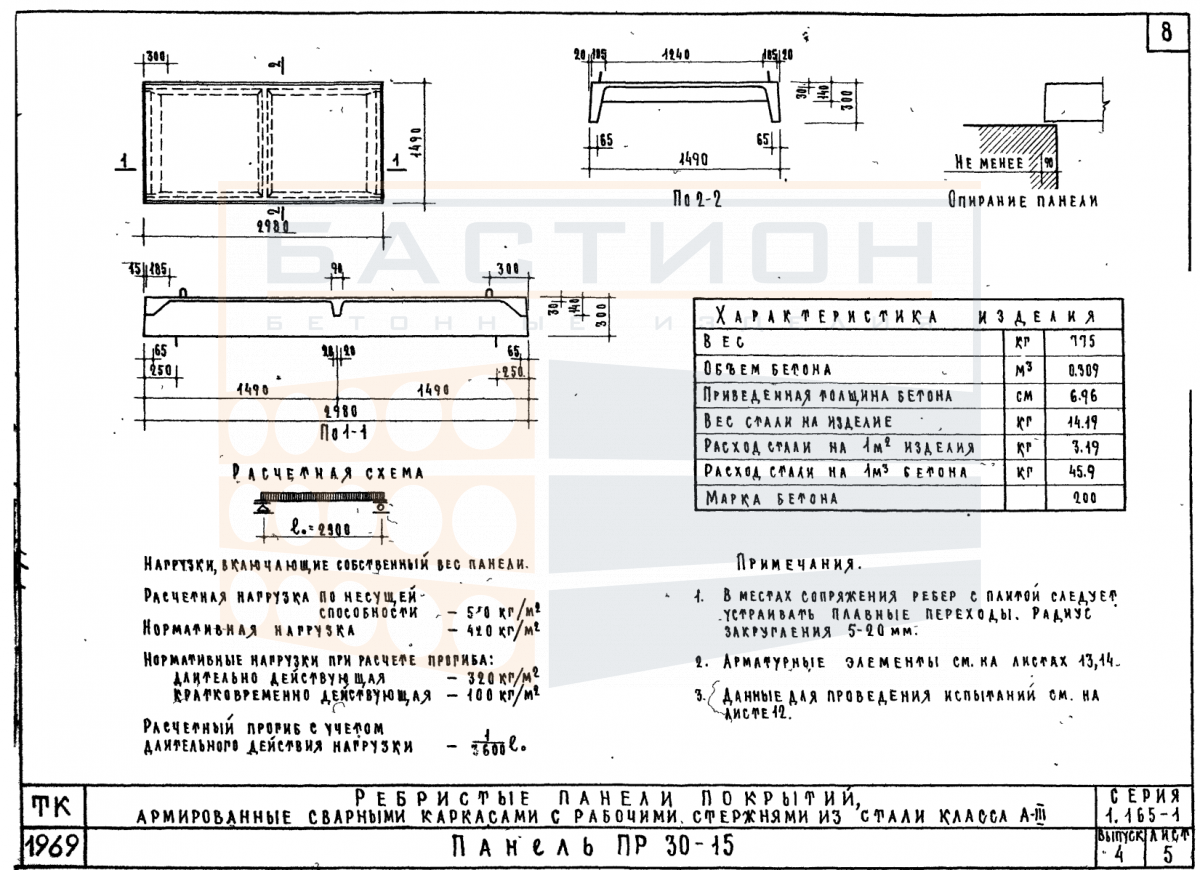

Панель покрытия ребристая ПР 30-15, серия 1.165-1, выпуск 4

Панель покрытия ребристая ПР 30-15 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия в промышленных и гражданских сооружениях. Изделие воспринимает нагрузки от собственного веса, снега, ветра и эксплуатационные воздействия, передавая их на несущие конструкции здания. Материал — тяжелый бетон с внутренним стальным армированием, обеспечивающий необходимую прочность и жесткость при работе в пролете.

Панель относится к типовой серии 1.165-1, выпуск 4, предназначенной для ребристых плит покрытий и перекрытий одноэтажных и многоэтажных промышленных зданий. Конструкция с продольными ребрами жесткости позволяет эффективно воспринимать изгибающие моменты при относительно небольшом расходе материала. Неправильная ориентация ребер, недостаточная глубина опирания или повреждение торцевых зон могут привести к нарушению проектной работы плиты в пролете.

Область применения и технические особенности

Монтаж панели выполняется на подготовленные опорные конструкции — стропильные балки, фермы или ригели, с опиранием по коротким сторонам через опорные ребра. Выверка положения производится по проектным осям до закрепления. Швы между смежными плитами заполняются цементно-песчаным раствором или мелкозернистым бетоном для обеспечения совместной работы элементов.

• Панель работает в пролете между несущими опорами и передает нагрузку через ребра на балки или фермы в соответствии с расчетной схемой.
• Требуется соблюдение проектной глубины опирания, которая задается рабочей документацией серии 1.165-1 выпуска 4.
• Торцевые зоны ребер и монтажные петли чувствительны к механическим повреждениям при строповке, разгрузке и складировании.
• Монтажное положение панели проверяется по отметкам и осям; перекосы и смещения относительно опорных узлов не допускаются.
• Пустоты между ребрами не предназначены для прокладки инженерных коммуникаций без проектного решения, нарушающего несущую способность.
• Омоноличивание швов между панелями выполняется после выверки для создания жесткого диска покрытия.
• При монтаже покрытия следует обеспечить проектный уклон для отвода воды, если это предусмотрено проектом.

Соблюдение проектных требований к опиранию, выверке и омоноличиванию швов гарантирует расчетную несущую способность и эксплуатационную надежность перекрытия.

Правила хранения и транспортировки изделия

Складирование панелей производится в горизонтальном положении на ровном твердом основании, исключающем неравномерную просадку. Прокладки располагаются в местах опорных ребер строго одна над другой по вертикали, чтобы избежать изгибающих напряжений. Кромки и монтажные петли должны быть защищены от повреждений.

Транспортировка осуществляется в положении, соответствующем проектному, с надежной фиксацией от смещения и опрокидывания. Строповка выполняется за монтажные петли с применением траверс, исключающих перекос и ударные нагрузки. Запрещается перевозка навалом, сброс и волочение изделий.
