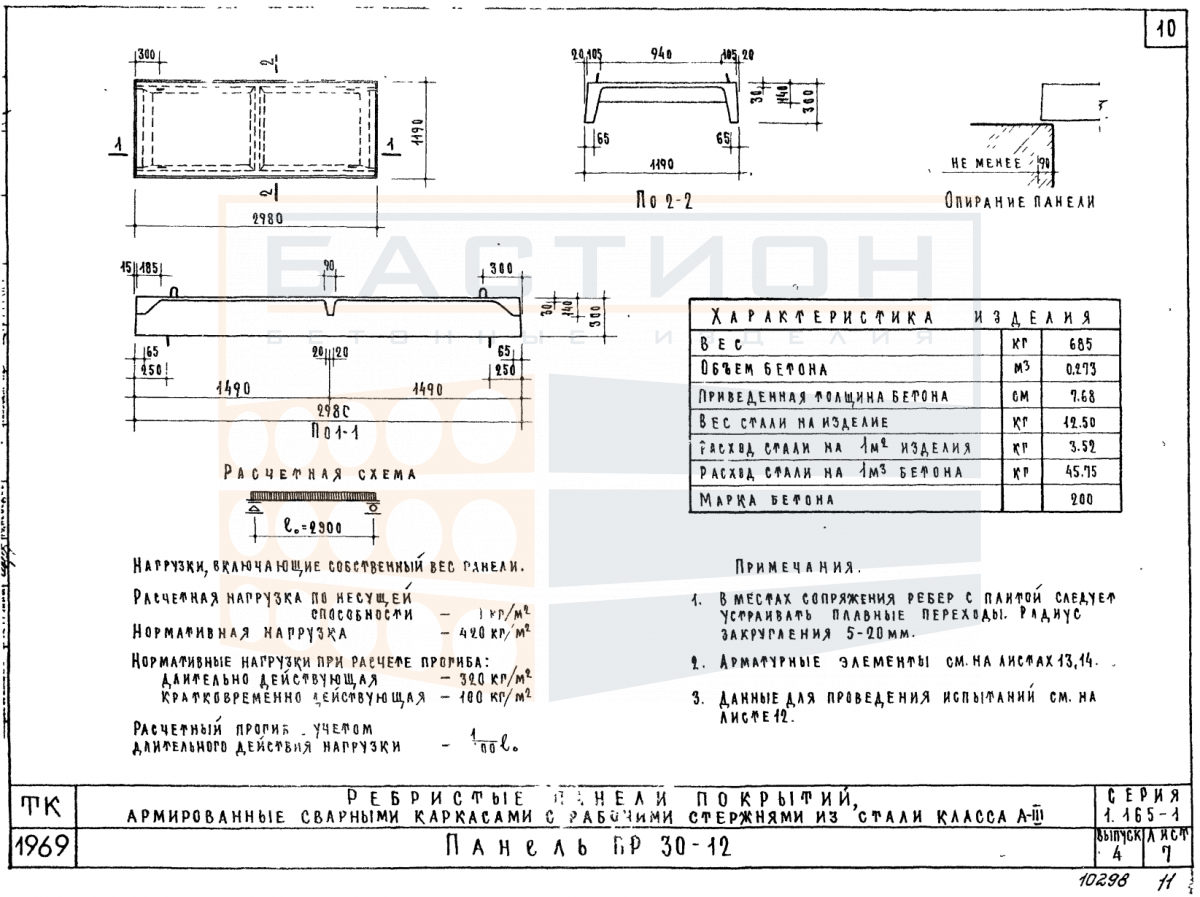

Панель покрытия ребристая ПР 30-12, серия 1.165-1, выпуск 4

Панель покрытия ребристая ПР 30-12 — это железобетонный элемент горизонтальной несущей системы покрытия здания, применяемый для формирования кровельного перекрытия в промышленных и гражданских сооружениях. Изделие относится к серии 1.165-1, выпуск 4, и предназначено для восприятия нагрузок от кровельного пирога, снега, обслуживающего персонала и передачи усилий на несущие конструкции каркаса. Работа ребер как продольных и поперечных элементов жесткости обеспечивает равномерное распределение изгибающих нагрузок по пролету.

Основная область применения панели — сборные железобетонные каркасы зданий с пролетами, соответствующими проектным решениям серии. Плита монтируется в проектное положение с опиранием на балки, ригели или колонны. Неправильная ориентация ребер или недостаточная глубина опирания могут привести к перераспределению напряжений и снижению несущей способности. Сопряжение панели с соседними элементами выполняется с последующим омоноличиванием швов для обеспечения совместной работы перекрытия.

Область применения и технические особенности

Монтаж панели покрытия осуществляется в соответствие с проектной документацией и указаниями серии. Изделие устанавливается на предварительно подготовленные опорные площадки, выверенные по отметкам и осям. Анкерные выпуски или закладные детали используются для фиксации плиты на опорах с последующей приваркой. Швы между панелями заполняются бетоном мелкой фракции для обеспечения монолитности покрытия.

• Ребристая панель работает совместно с несущими элементами каркаса, воспринимая вертикальные нагрузки и передавая их на колонны или стены.
• Продольные и поперечные ребра обеспечивают жесткость конструкции, позволяя перекрывать пролеты, предусмотренные проектом.
• Опирание панели выполняется на балки, ригели или фермы с обязательным соблюдением проектной глубины опоры (определяется рабочей документацией).
• При строповке и монтаже необходимо избегать повреждения кромок ребер и монтажных петель, так как это влияет на целостность изделия.
• После установки плиты анкерные связи привариваются к закладным деталям опорных конструкций, а затем стыки омоноличиваются.
• Отклонение панели от проектных осей в плане и по высоте не должно превышать допусков, установленных нормативной документацией.
• Типичной ошибкой является монтаж панели с нарушением ориентации ребер или на неподготовленное основание, что снижает несущую способность покрытия.

Требования к опиранию, анкеровке и омоноличиванию швов панелей покрытия определяются проектом и должны строго соблюдаться при монтаже.

Правила хранения и транспортировки изделия

Панели покрытия хранятся в горизонтальном положении на ровном твердом основании с исключением контакта с грунтом. Прокладки устанавливаются в местах расположения ребер — в опорных зонах, с совпадением по вертикали во всех рядах штабеля. Монтажные петли и ребра изделия должны быть защищены от повреждений при складировании.

Транспортировка панелей производится в горизонтальном положении с фиксацией от смещения и перекоса. Запрещается перевозка изделий навалом или с опиранием на слабые кромки. Подъем и разгрузка выполняются за монтажные петли с использованием траверс, обеспечивающих равномерное распределение усилий.
