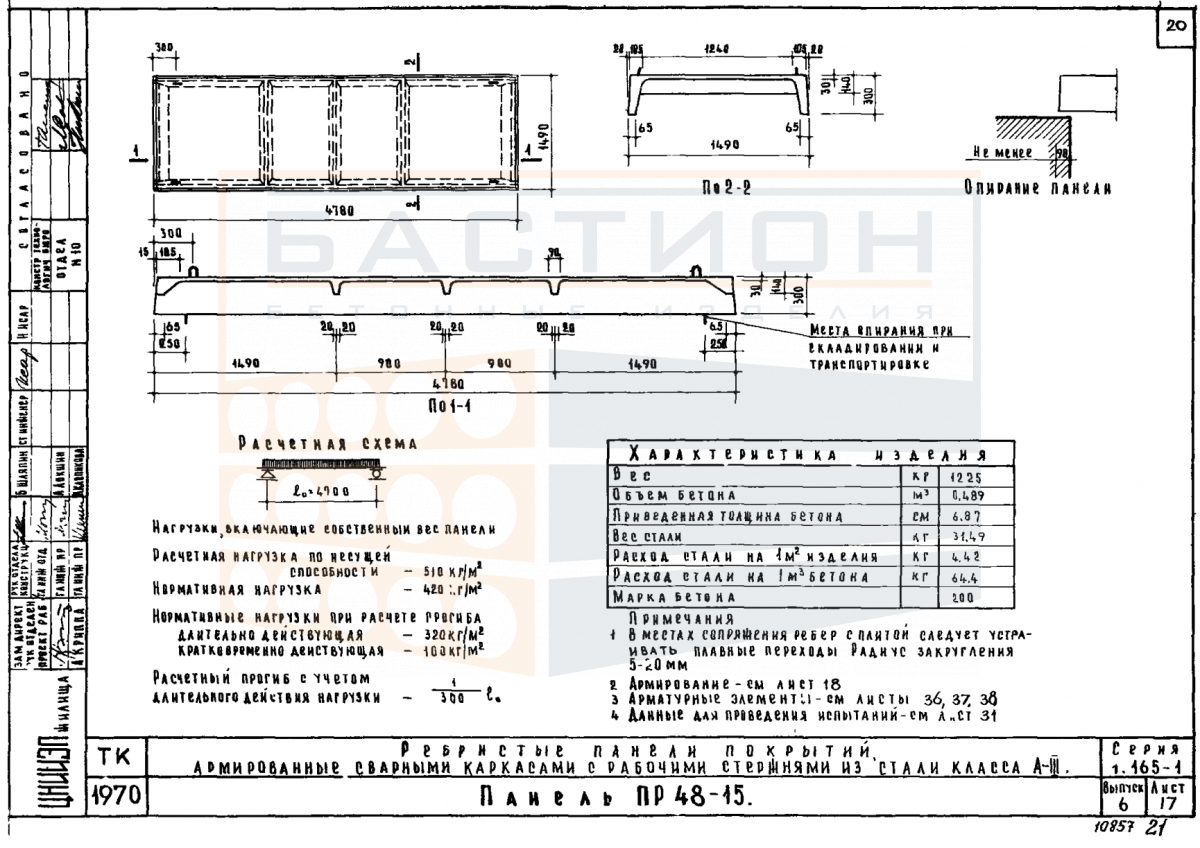

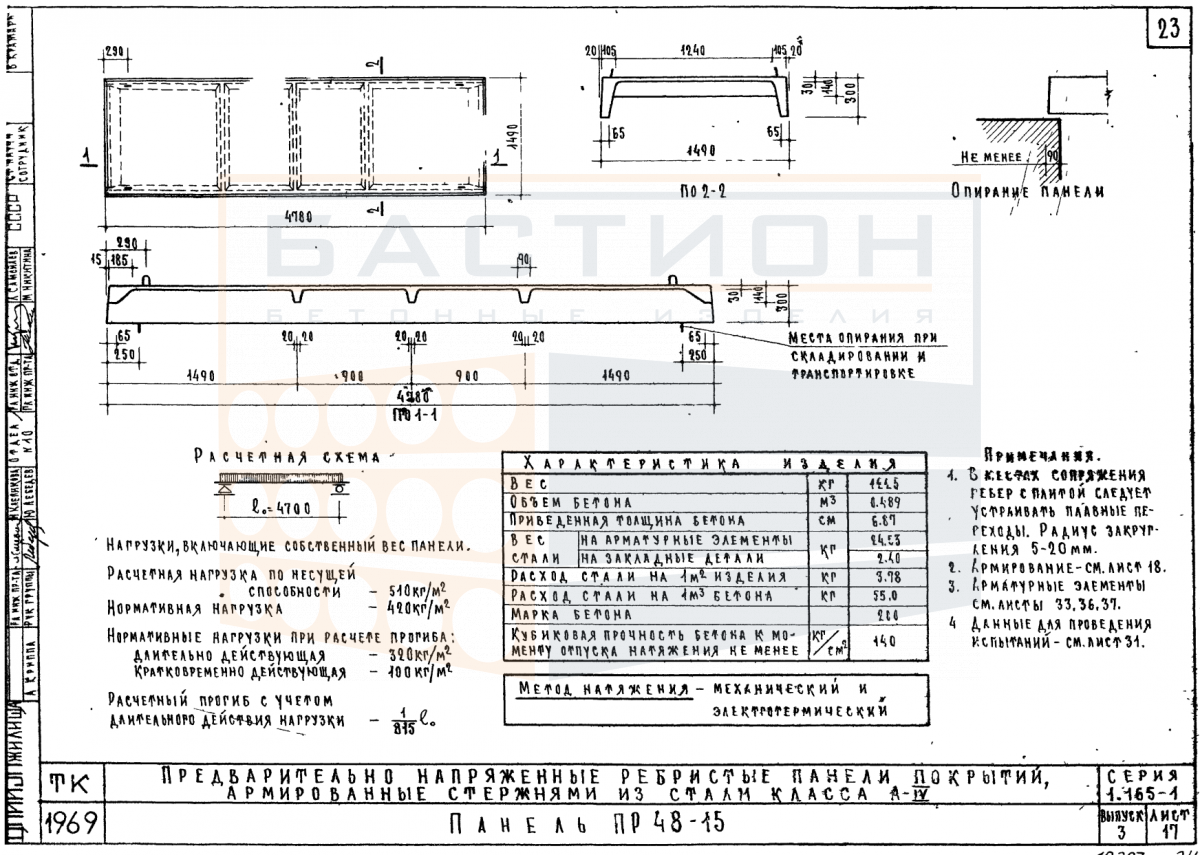

Панель покрытия ребристая ПР 48-15, серия 1.165-1, выпуски 3, 6

Панель покрытия ребристая ПР 48-15 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия или перекрытия. Изделие относится к серии 1.165-1, выпуски 3, 6, предназначенной для сборных железобетонных конструкций. Ребристая конфигурация с продольными и поперечными ребрами обеспечивает жесткость при изгибе и восприятие нагрузок от вышележащих элементов.

ПР 48-15 укладывается на несущие стены, балки или ригели с опиранием по серии. Основное назначение — передача вертикальных усилий на опорные конструкции. Ошибки при монтаже, такие как недостаточная глубина опирания или перекос плоскости, приводят к неравномерному распределению напряжений и снижению несущей способности.

Область применения и технические особенности

Монтаж панели выполняется на выверенное основание с фиксацией проектного положения. Сопряжение с опорными элементами осуществляется по рабочим чертежам серии: через сварку закладных деталей или анкерные выпуски. Торцевые зоны плиты являются ответственными зонами анкеровки и не должны повреждаться.

• Панель воспринимает изгибающие нагрузки в пролете за счет продольных ребер, передавая усилия на опоры.
• Опирание производится на несущие конструкции (стены, балки, ригели) с глубиной, заданной проектом и серией.
• Монтажные петли расположены в ребрах; строповка выполняется без рывков и перекосов для исключения раскачивания.
• Укладка смежных плит ведется с зазором, который заполняется бетоном или раствором для обеспечения совместной работы.
• После монтажа выполняется омоноличивание швов и анкеровка плит между собой и с опорами.
• Запрещается опирание плиты на неподготовленное основание с местными неровностями, превышающими допуски.
• Повреждения ребер или торцов (сколы, трещины) не допускаются; дефектные изделия отбраковываются.

Соблюдение проектных требований к установке и анкеровке обеспечивает проектную работу панели в составе перекрытия.

Правила хранения и транспортировки изделия

Хранение панелей производится в горизонтальном положении на ровной площадке. Прокладки из дерева или другого материала размещаются в зонах опирания (по торцам) и совпадают по вертикали во всех рядах штабеля. Высота штабеля ограничивается проектом складирования, исключающим повреждение нижних изделий.

Транспортировка осуществляется в фиксированном положении на транспортном средстве с опиранием на опорные зоны. Запрещается перевозка навалом или с опиранием на ребра. При погрузке и разгрузке используется грузоподъемное оборудование; строповка производится за монтажные петли. Не допускаются удары и резкие перемещения.
