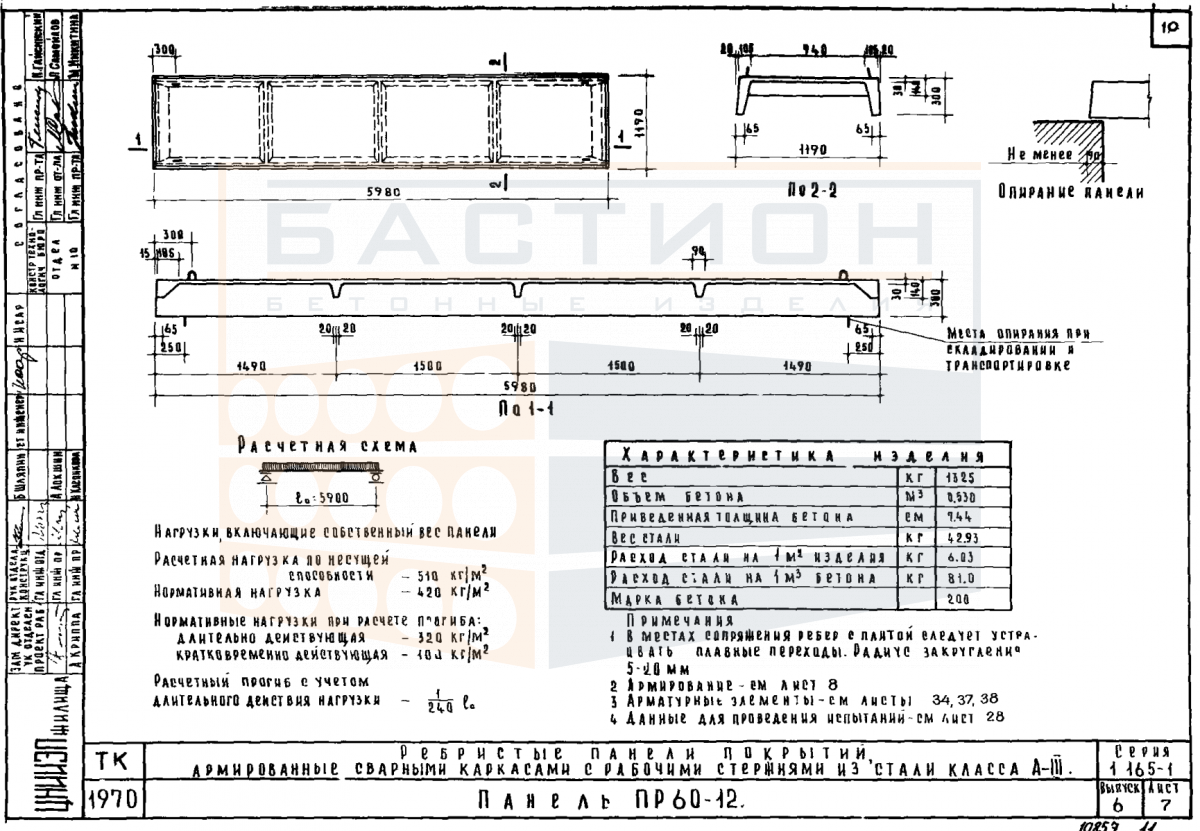

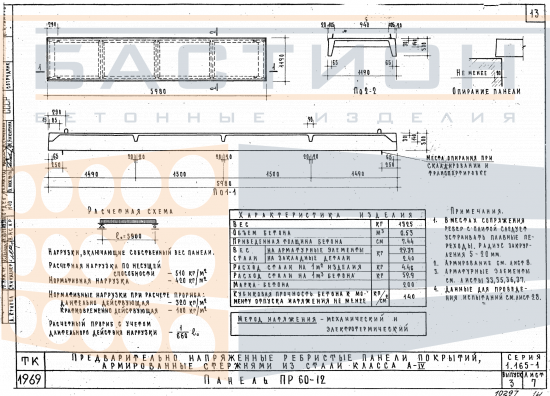

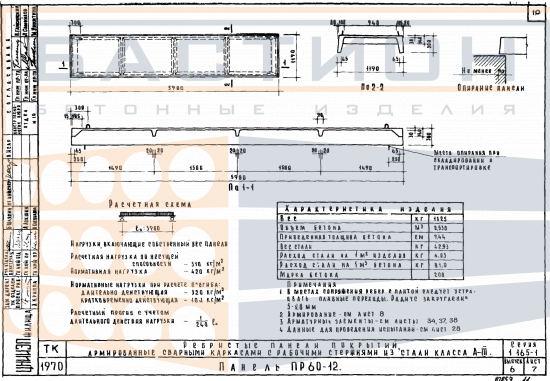

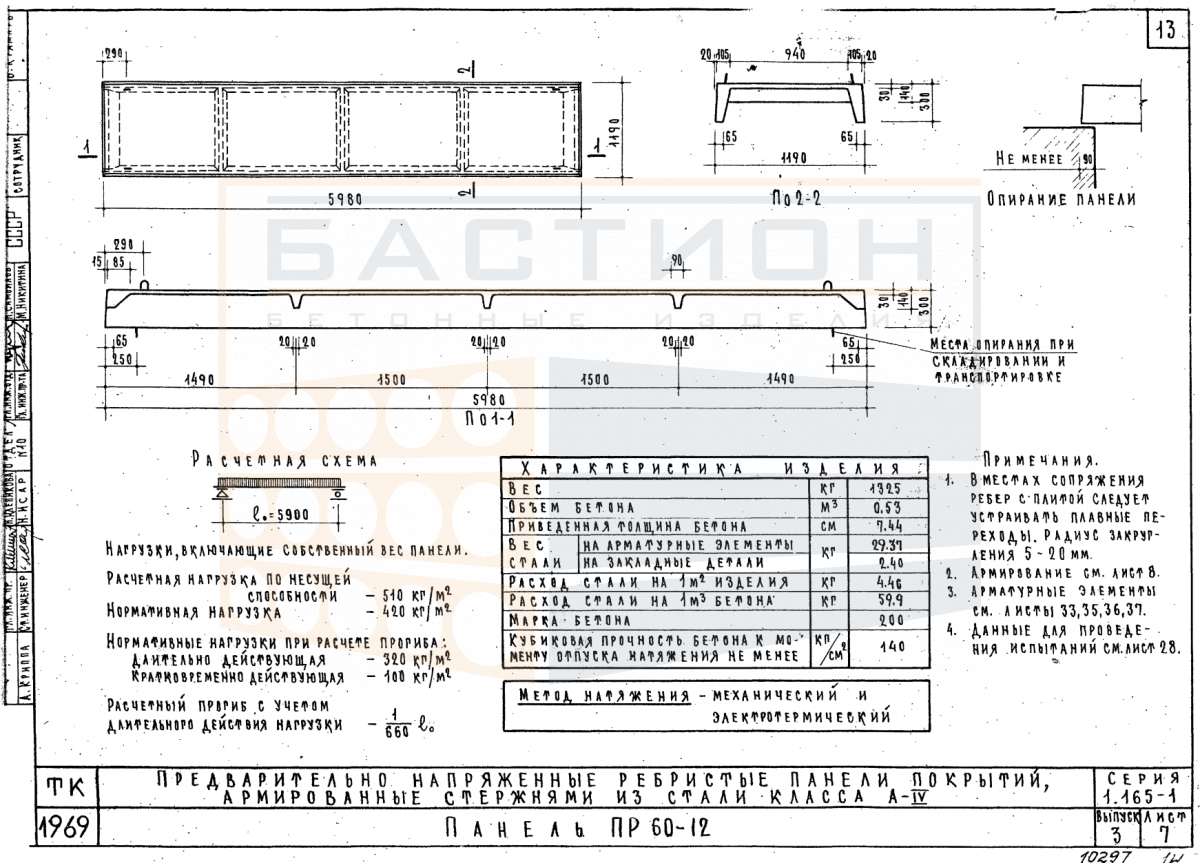

Панель покрытия ребристая ПР 60-12, серия 1.165-1, выпуски 3, 6

Панель покрытия ребристая ПР 60-12 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия (кровли) в промышленных и гражданских сооружениях. Изделие относится к серии 1.165-1 (выпуски 3, 6), предназначенной для сборных железобетонных конструкций покрытий и перекрытий. Ребристая структура панели обеспечивает жесткость при изгибе за счет продольных и поперечных ребер, работающих совместно с полкой.

Панель воспринимает нагрузки от собственного веса, кровельного пирога, снега, оборудования и передает их на несущие стены или стропильные конструкции. Применение ребристых панелей позволяет перекрывать пролеты до 12 м без установки дополнительных балок. Правильный выбор типоразмера (длина 5980 мм, ширина 1190 мм, высота 300 мм) и точное опирание на опорные площадки являются обязательными условиями надежной работы конструкции.

Область применения и технические особенности

Монтаж панелей осуществляется в проектное положение на предварительно подготовленные опорные поверхности. Опирание ребер производится на стены, балки или ригели в соответствии с проектом. Закрепление панелей выполняется сваркой закладных деталей с последующим омоноличиванием швов.

• Ребра панели воспринимают изгибающие нагрузки, обеспечивая пространственную жесткость перекрытия и равномерное распределение усилий на опоры.
• Опирание панели осуществляется строго по торцевым ребрам; промежуточные ребра не предназначены для передачи нагрузки на опорные конструкции.
• При монтаже необходимо обеспечить проектную глубину опирания, исключающую смещение или перекос панели относительно опорных поверхностей.
• Монтажные петли используются только для строповки; после установки панели петли обрезаются или загибаются в соответствии с проектом.
• Швы между смежными панелями заполняются бетоном по проекту для обеспечения совместной работы панелей и восприятия горизонтальных усилий.
• Не допускается повреждение торцевых зон ребер при погрузочно-разгрузочных работах; поврежденные участки снижают несущую способность панели.
• Складирование панелей производится в горизонтальном положении с установкой прокладок в опорных зонах ребер; совпадение прокладок по вертикали обязательно.

Соблюдение перечисленных требований при монтаже и эксплуатации обеспечивает сохранение расчетной несущей способности панели в течение срока службы здания.

Правила хранения и транспортировки изделия

При хранении панели укладываются в горизонтальном положении на ровное твердое основание. Прокладки размещаются строго в местах опирания ребер, при этом вышележащие панели опираются на прокладки, расположенные вертикально друг над другом. Защита кромок полки и торцов ребер от повреждений обязательна.

Транспортировка осуществляется в горизонтальном положении с фиксацией от продольного и поперечного смещения. Погрузка и выгрузка производятся с использованием траверс, обеспечивающих равномерный захват за монтажные петли. Запрещается перемещать панели волоком, допускать удары и опирание на полку.
