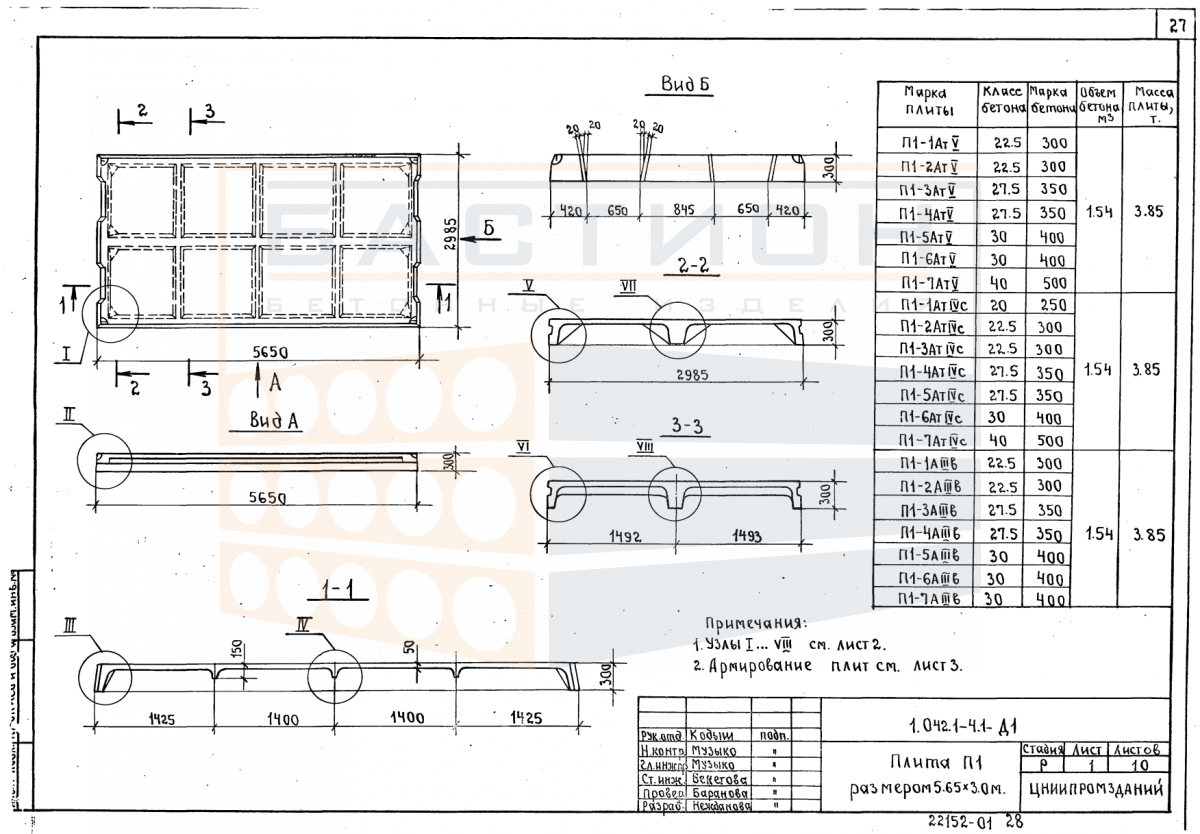

Плита ребристая П1 - 3 АтV (АIV, АтIV, АIIIв) (СК) (л), серия 1.042.1-4, выпуск 1

Плита ребристая П1-3 АтV (АIV, АтIV, АIIIв) (СК) (л) по серии 1.042.1-4 выпуск 1 — это железобетонный элемент горизонтальной несущей системы здания, используемый в составе сборных перекрытий и покрытий промышленных и гражданских сооружений. Работа изделия основана на совместном действии продольных и поперечных ребер, обеспечивающих жесткость и восприятие изгибающих нагрузок при опирании на несущие конструкции.

Изделие относится к категории ребристых плит, в которых основная нагрузка передается через ребра на опорные узлы. Правильная ориентация ребер и проектная глубина опирания являются обязательными условиями эксплуатации. Применение плит данной серии регламентируется альбомом рабочих чертежей, определяющим схему раскладки, узлы сопряжения и требования к омоноличиванию стыков.

Область применения и технические особенности

Монтаж плиты выполняется на выверенные опорные площадки стен, балок или ригелей. Горизонтальность установки контролируется по отметкам. Продольные ребра ориентируются вдоль пролета. После выверки выполняется анкеровка и замоноличивание швов бетоном мелкозернистой структуры.

• Плита применяется в качестве несущего элемента перекрытий и покрытий зданий с кирпичными, бетонными или металлическими несущими конструкциями.
• Опирание осуществляется по коротким сторонам; глубина опирания задается проектной документацией и проверяется при монтаже.
• Продольные и поперечные ребра воспринимают изгибающие моменты; повреждение ребер при транспортировке и монтаже не допускается.
• Стыки между смежными плитами заполняются бетоном класса, указанного в проекте; перед бетонированием выполняется очистка и смачивание контактных поверхностей.
• Монтажные петли используются только для подъема; после установки петли отгибаются или срезаются по проекту.
• Запрещается опирание плиты на несущие конструкции до окончательного выравнивания и фиксации проектного положения.

Выбор схемы строповки и средств механизации определяется массой и габаритами изделия. Все технологические операции выполняются по проекту производства работ.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном основании, исключающем просадку. Под опорные зоны укладываются деревянные прокладки, расположенные строго по вертикали в штабеле. Количество ярусов ограничивается прочностью нижних изделий и определяется схемой складирования.

Транспортировка выполняется на специализированном подвижном составе с надежной фиксацией от смещения. Запрещается перевозка плит навалом. При погрузке и выгрузке исключаются резкие рывки и удары, способные повредить ребра и монтажные петли.
