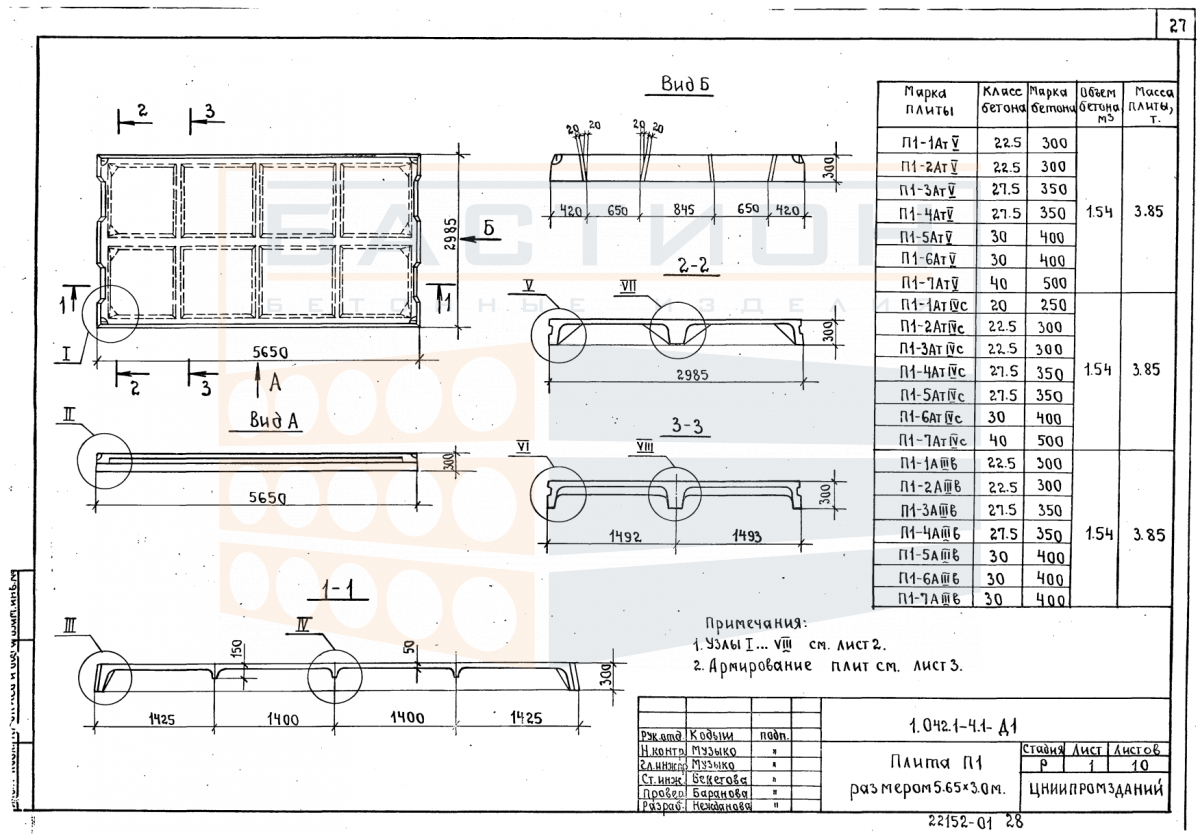

Плита ребристая П1 - 2 АтV (АIV, АтIV, АIIIв) (СК) (л), серия 1.042.1-4, выпуск 1

Плита ребристая П1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий в промышленных и гражданских зданиях. Изделие относится к серии 1.042.1-4, выпуск 1, определяющей конструктивные и геометрические характеристики ребристых плит.

Плиты данного типоразмера используются в качестве несущих элементов между колоннами или стенами. Основная функция — восприятие нагрузок от пола, оборудования, людей и передача их на опорные конструкции. Ребра жесткости обеспечивают необходимую несущую способность при относительно малой собственной массе. Ошибки при монтаже, такие как недостаточная глубина опирания или неправильная ориентация ребер, могут привести к снижению эксплуатационной надежности перекрытия.

Область применения и технические особенности

Монтаж плит осуществляется на несущие опоры — ригели, балки или стены. Требуется обеспечить проектную глубину опирания и правильное положение ребер (вертикально). Швы между плитами заполняются бетоном по проекту. Для обеспечения совместной работы плит выполняется анкеровка арматуры.

• Плита опирается на несущие конструкции по двум или четырем сторонам в зависимости от схемы здания; рабочие ребра должны располагаться строго вертикально.
• Заводские монтажные петли предназначены для строповки; зацепка допускается только за петли, повреждение которых недопустимо.
• Торцевые зоны плиты армированы для восприятия опорных моментов; при погрузке и разгрузке следует избегать ударов по торцам.
• Сопряжение плит выполняется через швы шириной по проекту; перед бетонированием швы очищаются и увлажняются.
• При монтаже контролируется горизонтальность опорной плоскости; отклонения не должны превышать допустимых значений, указанных в ППР.
• Анкерные связи между плитами и опорами обеспечивают пространственную жесткость перекрытия; установка анкеров обязательна.
• Для ребристых плит характерен высокий момент инерции сечения; это позволяет перекрывать пролеты до 6 м при относительно небольшой высоте.

Выбор схемы опирания и способа строповки производится в соответствии с рабочей документацией серии 1.042.1-4. Монтаж ведется с использованием средств фиксации, исключающих смещение плит до замоноличивания.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на ровном твердом основании. Прокладки укладываются в местах расположения опорных ребер или предусмотренных проектом опорных зон. Высота штабеля определяется с учетом массы изделия и прочности нижнего ряда.

Транспортировка выполняется специализированным транспортом с фиксацией плит от продольного и поперечного смещения. Запрещается перевозка навалом; строповка осуществляется за монтажные петли. При погрузке и выгрузке исключаются ударные нагрузки на ребра и торцы.
