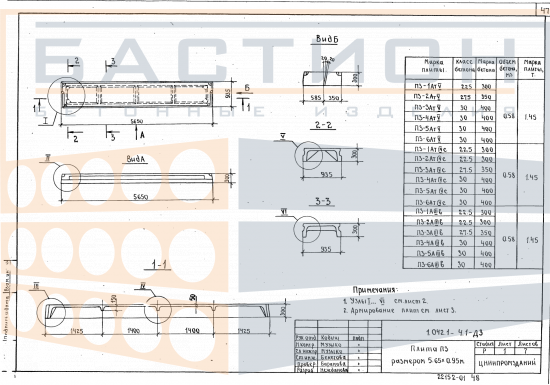

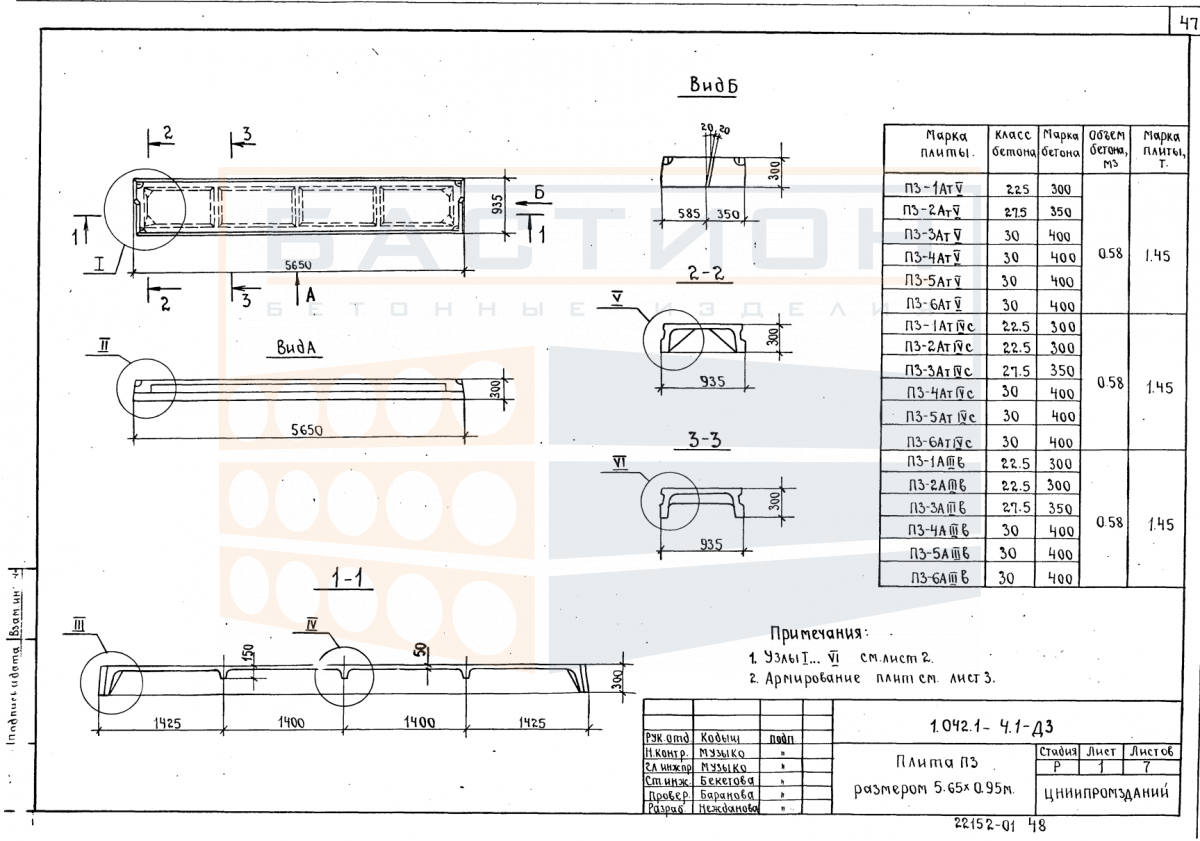

Плита ребристая П3 - 5 АтV (АIV, АтIV, АIIIв) (СК) (л) , серия 1.042.1-4, выпуск 1

Плита ребристая П3 - 5 АтV (АIV, АтIV, АIIIв) (СК) (л) серии 1.042.1-4 выпуск 1 — это железобетонный элемент горизонтальной несущей системы здания с предварительно напряженной рабочей арматурой, применяемый для формирования межэтажных, чердаковых, подвальных или технических перекрытий в промышленных и гражданских зданиях. Продольные ребра плиты воспринимают изгибающие нагрузки, обеспечивая жесткость и равномерную передачу усилий на ригели, балки или стены. Изделие относится к решениям серии 1.042.1-4, разработанной для сборных железобетонных каркасов.

Ребристые плиты применяют в покрытиях и перекрытиях с увеличенными нагрузками, где требуется сочетание высокой несущей способности и ограниченного собственного веса. Неправильная ориентация ребер, недостаточная глубина опирания или повреждение торцевых зон при монтаже могут привести к концентрации напряжений и снижению эксплуатационной надежности. Монтаж плит выполняется после выверки опорных площадок и установки несущих элементов (ригелей, балок) в проектное положение.

Область применения и технические особенности

Установка плит производится на железобетонные ригели или стальные балки, расположенные вдоль пролета. Опирание осуществляется по коротким сторонам через сварные закладные детали с последующим омоноличиванием швов. Между смежными плитами предусматривается зазор, заполняемый бетоном для обеспечения совместной работы. Проектное положение фиксируется с помощью монтажных петель и выверяется по отметкам осей.

• Работает в пролете между несущими опорами, воспринимая нагрузку от пола, оборудования, людей и временных воздействий, и передает усилия на ригели или балки.
• Требует проектной глубины опирания, которая задается рабочей документацией; недостаточное опирание увеличивает изгибающий момент в приопорной зоне.
• Продольные ребра ориентированы в направлении пролета; ошибочный монтаж с поворотом на 90° приводит к нерасчетному распределению напряжений.
• Торцевые участки плиты содержат монтажные петли и участки анкеровки; повреждение этих зон при строповке или разгрузке снижает несущую способность.
• Швы между плитами заполняются мелкозернистым бетоном с тщательным уплотнением; неомоноличенные стыки допускают взаимное смещение плит под нагрузкой.
• В зоне опирания не допускается наличие посторонних предметов или неровностей; перекос вызывает концентрацию напряжений и трещинообразование.
• Монтаж производится при помощи крана с использованием всех предусмотренных монтажных петель; допускается подъем только за петли, запрещено стропить за ребра.

Соблюдение проектных параметров опирания и своевременное омоноличивание швов обеспечивают равномерное распределение нагрузки по перекрытию и исключают сверхнормативные прогибы.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровной твердой поверхности. Укладка производится на инвентарные прокладки, устанавливаемые в опорных зонах (по линиям поперечных ребер). Прокладки должны располагаться строго по вертикали в каждом ярусе, исключая изгиб плит в горизонтальной плоскости. Высота штабеля не должна превышать значений, установленных проектом организации работ.

Транспортировка осуществляется в положении, соответствующем проектному. Плиты закрепляются в кузове транспортного средства с помощью упорных брусков и стяжных ремней, исключающих продольное и поперечное смещение. Запрещается перевозка навалом, а также сбрасывание плит при разгрузке. Погрузочно-разгрузочные работы выполняются с использованием мягких строп или траверс, предотвращающих повреждение монтажных петель и ребер.
