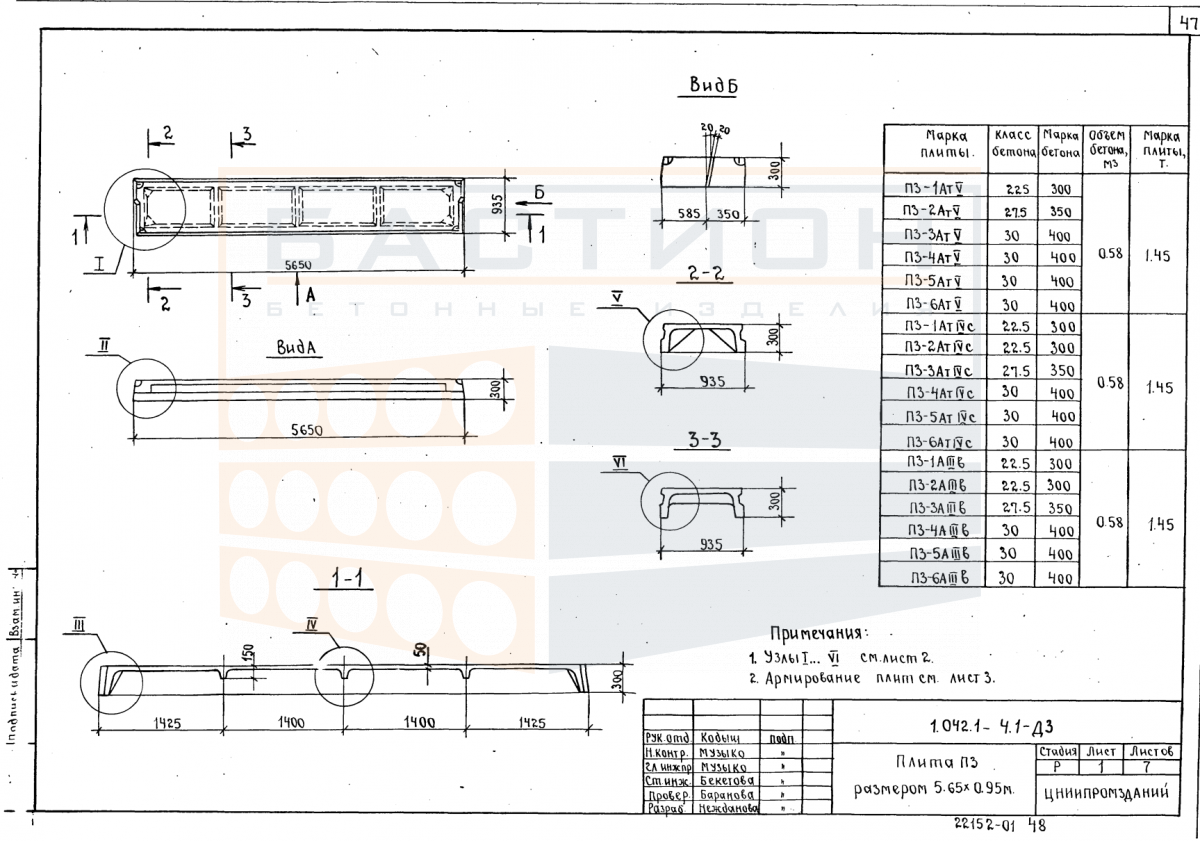

Плита ребристая П3 - 6 АтV (АтIV, АIIIв) (С) (л) , серия 1.042.1-4, выпуск 1

Плита ребристая П3-6 серии 1.042.1-4 выпуск 1 — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для восприятия нагрузок от перекрытий и покрытий и передачи их на опорные конструкции. Продольные ребра обеспечивают пространственную жесткость, а полка плиты распределяет нагрузку по ширине. Конструкция с предварительно напряженной арматурой классов АтV, АтIV, АIIIв повышает трещиностойкость и допускает перекрытие пролетов до 6 м при проектной схеме опирания.

Изделие применяется в каркасных и панельных зданиях гражданского и промышленного назначения. Опирание осуществляется на стены, ригели или балки с соблюдением проектной глубины. Нарушение условий опирания или неправильная ориентация ребер приводит к перераспределению нагрузок и снижению несущей способности. Особое внимание уделяется защите торцов и монтажных петель от повреждений при транспортировке и монтаже.

Область применения и технические особенности

Монтаж плиты выполняется на выверенные опорные поверхности с использованием цементно-песчаного раствора. Строповка производится за монтажные петли при помощи траверс, исключающих перекос. Соседние плиты после укладки соединяются по швам анкерными связями для обеспечения совместной работы. Омоноличивание швов выполняется по проектному решению.

• Опирание ребер осуществляется на несущие конструкции с глубиной, указанной в проекте; недостаточное опирание вызывает концентрацию напряжений и риск разрушения.
• Продольные ребра работают как основные изгибаемые элементы; их ориентация строго параллельна пролету, перегрузка поперечного сечения не допускается.
• Торцевые зоны плиты содержат анкерные выпуски арматуры; повреждение торцов снижает сцепление с раствором и ухудшает работу в узле.
• Швы между смежными плитами замоноличиваются бетоном класса, соответствующего проектному; пустоты в швах снижают жесткость перекрытия.
• Монтаж плиты допускается только после достижения бетоном опорных конструкций прочности, установленной проектом; ранняя нагрузка вызывает деформации.
• Проектное положение плиты контролируется по осям и отметкам; перекос приводит к неравномерному распределению нагрузки и трещинообразованию.

Выверка положения плиты и качество опирания проверяются до омоноличивания. Исправление дефектов после замоноличивания стыков требует демонтажа соседних конструкций.

Правила хранения и транспортировки изделия

Плиты складируются в штабели на ровном твердом основании. Между рядами укладываются деревянные прокладки в местах, соответствующих опорным зонам (расположенным под ребрами). Прокладки в вертикальных рядах располагаются строго друг над другом для исключения изгиба плиты. Высота штабеля ограничивается схемой складирования, учитывающей массу и геометрию изделий.

Транспортировка выполняется в горизонтальном положении на специализированных транспортных средствах. Плиты фиксируются упорами и ремнями для предотвращения продольного и поперечного смещения. Запрещается перевозка навалом или с опиранием на слабые кромки. Разгрузка производится с применением траверс, исключающих ударные нагрузки на петли и торцы.
