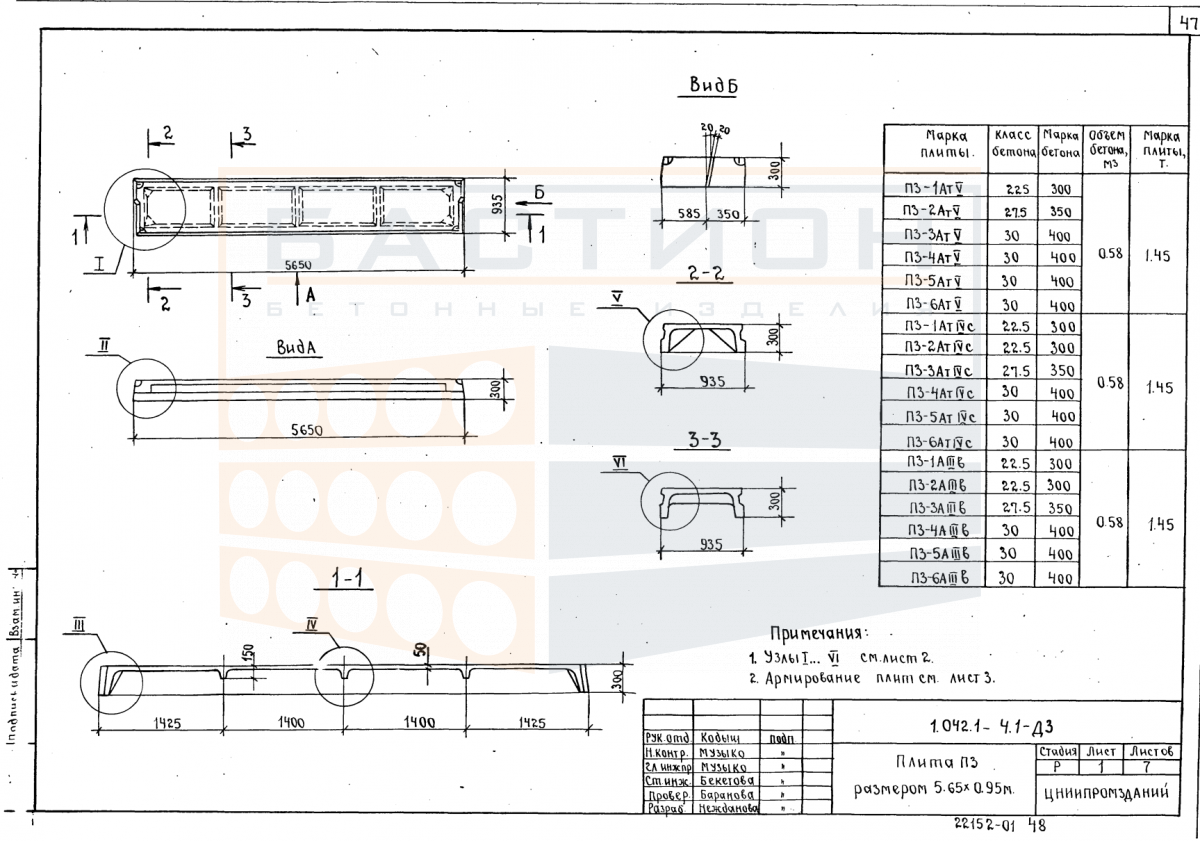

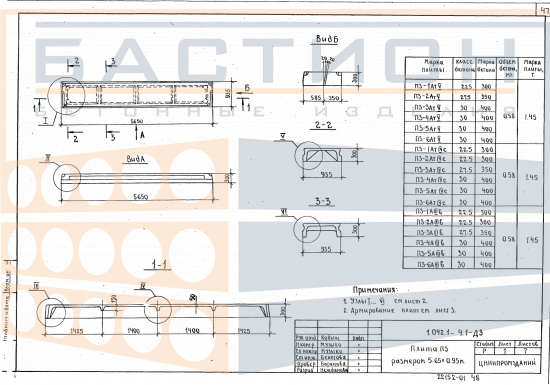

Плита ребристая П3 - 3 АтV (АIV, АтIV, АIIIв) (СК) (л) , серия 1.042.1-4, выпуск 1

Плита ребристая П3 - 3 АтV (АIV, АтIV, АIIIв) (СК) (л) — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или технических перекрытий. Изделие относится к серии 1.042.1-4, выпуск 1, и предназначено для восприятия эксплуатационных нагрузок от пола, оборудования, людей и перегородок с последующей передачей усилий на несущие стены, ригели или балки. Ребристая конструкция обеспечивает повышенную жесткость и несущую способность при относительно небольшой массе, что позволяет перекрывать пролеты значительной длины без промежуточных опор.

Плита рассчитана на работу в составе сборного перекрытия с опиранием по двум сторонам. Правильная ориентация ребер — в сторону пролета — является обязательным условием для равномерного распределения изгибающих моментов. Недостаточная глубина опирания или перекос плиты при монтаже могут привести к перераспределению напряжений и снижению несущей способности. Поэтому геометрия опорных зон и точность установки контролируются в соответствии с проектной документацией. Армирование элемента выполнено из стали класса АтV и АIV, что обеспечивает надежное восприятие растягивающих усилий в нижней зоне плиты.

Область применения и технические особенности

Монтаж плит выполняется на подготовленные опорные поверхности с выверкой по отметкам и осям. Сопряжение со смежными элементами перекрытия осуществляется через омоноличивание швов и анкеровку, что обеспечивает пространственную жесткость диска перекрытия. Запрещается установка плит на непроектное основание с отклонением плоскости опирания более установленных допусков.

• Плита работает в пролете между несущими опорами — стенами, ригелями или балками — и передает нагрузку через опорные зоны шириной, принимаемой по проекту с учетом серии 1.042.1-4.
• Ребра плиты являются основными несущими элементами, воспринимающими изгибающий момент; продольные полки выполняют распределительную функцию, обеспечивая совместную работу бетона и арматуры.
• Торцевые участки плиты не должны повреждаться при строповке и разгрузке, так как в этих зонах размещены анкерные выпуски и монтажные петли, участвующие в сопряжении с соседними конструкциями.
• Швы между смежными плитами заполняются бетонной смесью по проектному решению; омоноличивание выполняется после проверки положения плит и закрепления закладных деталей.
• Монтажное положение плиты перед омоноличиванием фиксируется временными распорками или приваркой к закладным элементам опорных конструкций, чтобы исключить смещение при укладке бетона замоноличивания.
• Пустоты в полке плиты не предусмотрены; отверстия для пропуска инженерных коммуникаций должны согласовываться с проектом и выполняться до монтажа без нарушения целостности ребер.

Требования к сопряжению плит с колоннами и стенами, а также схемы анкеровки и омоноличивания стыков конкретизируются в рабочих чертежах серии 1.042.1-4. При подборе кранового оборудования и оснастки необходимо учитывать полную массу изделия, которая для данного типоразмера составляет до 1450 кг.

Правила хранения и транспортировки изделия

Складирование плит осуществляется в горизонтальном положении на ровном твердом основании, исключающем просадку и перекос. Под опорные зоны изделия укладываются деревянные или бетонные прокладки, расположенные строго по вертикали в каждом ряду штабеля. Запрещается опирать плиты ребрами на слабые кромки или на полки, так как это может привести к появлению трещин из-за локального перенапряжения. Высота штабеля ограничивается условиями сохранности нижнего ряда и не должна превышать значений, установленных для данного типа изделий.

Транспортировка выполняется в кузове автомобиля с фиксацией от продольных и поперечных смещений. Плиты должны лежать на подкладках, совпадающих с монтажными опорными зонами, без контакта с бортами кузова. При погрузке и выгрузке необходимо применять мягкие стропы в местах, обозначенных монтажными петлями, не допуская ударов и резких рывков. Перевозка плит навалом или в наклонном положении, а также с опиранием на ребра или полки без прокладок запрещается по условиям обеспечения сохранности бетона и арматуры.
