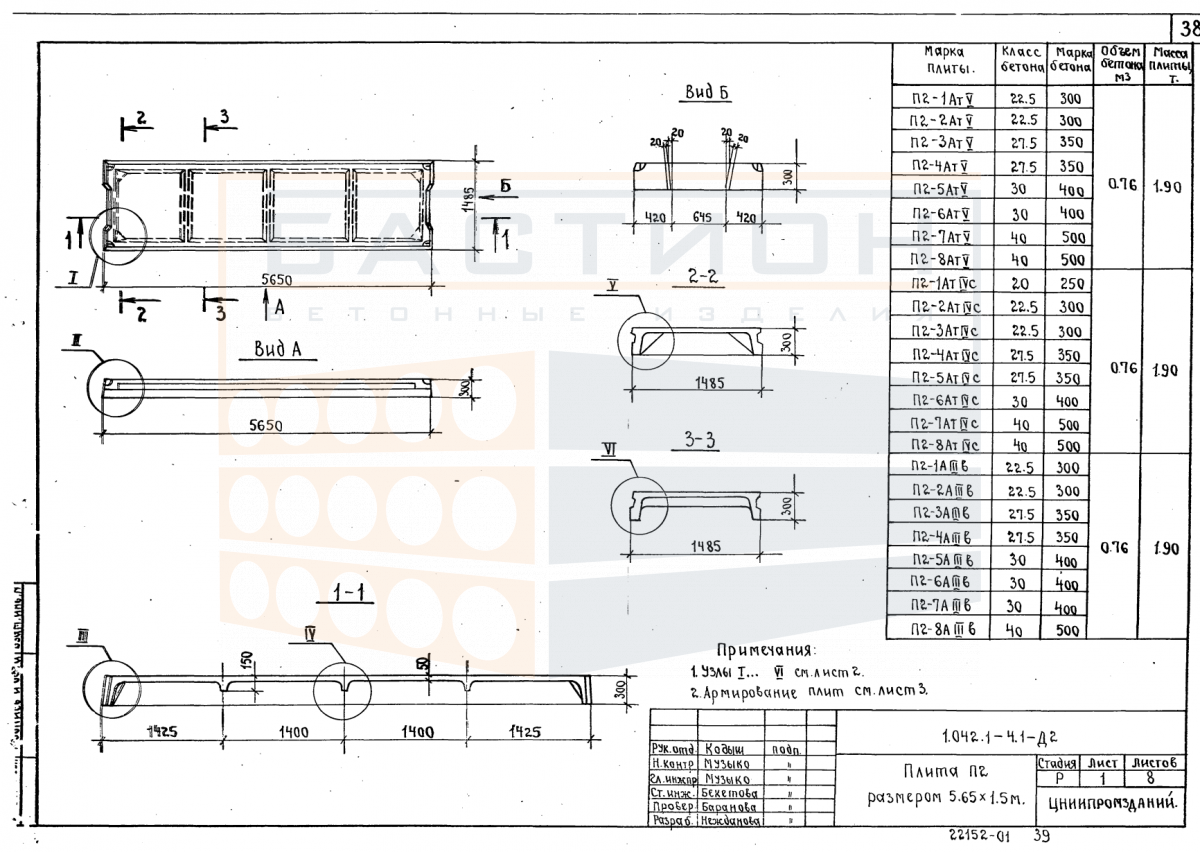

Плита ребристая П2 - 2 АтV (АIV, АтIV, АIIIв) (СК) (л), серия 1.042.1-4, выпуск 1

Плита ребристая П2 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного перекрытия или покрытия. Изделие относится к серии 1.042.1-4, выпуск 1, и предназначено для восприятия равномерно распределенных и сосредоточенных нагрузок от пола, перегородок, оборудования и временных воздействий с последующей передачей усилий на несущие стены, балки или ригели. Конструкция выполнена из тяжелого бетона с внутренним стальным армированием, что обеспечивает несущую способность в пролете.

Ребристая форма плиты формируется продольными и поперечными ребрами, работающими как балки жесткости, воспринимающие изгибающие моменты. Полка плиты толщиной, заданной проектом, распределяет нагрузку на ребра. Корректная работа изделия в конструкции требует проектного опирания ребер на опорные элементы, а также правильной ориентации ребер вниз. Ошибки при монтаже, такие как недостаточная глубина опирания или повреждение торцевых зон ребер, могут привести к изменению напряженного состояния и снижению несущей способности.

Область применения и технические особенности

Плита применяется в зданиях различного назначения с несущим каркасом из сборных железобетонных элементов. Опирание осуществляется на ригели, балки или консоли стен, при этом глубина опирания и конструкция опорного узла задаются рабочими чертежами серии. Сопряжение с соседними плитами выполняется по швам, заполняемым бетоном; анкеровка арматуры и установка связей производятся по проекту. Монтажное положение плиты проверяется по отметкам и осям.

• Работает в пролете между опорами, воспринимая нагрузки от перекрытия и оборудования.
• Ребра ориентируются вниз; переворот или опирание на ребра без проекта недопустимы.
• Опирание выполняется на раствор с глубиной, заданной рабочими чертежами серии 1.042.1-4.
• Торцевые зоны ребер и полки защищаются от повреждений; сколы в опорных участках снижают несущую способность.
• Швы между плитами заполняются бетоном; анкеровка и связи выполняются по проекту.
• Отверстия в полке и ребрах не допускаются без согласования с проектной организацией.
• Масса изделия (1900/1520 кг) учитывается при выборе крана; строповка за монтажные петли.

Соблюдение проектной глубины опирания и последовательности монтажа обеспечивает равномерную передачу нагрузок от перекрытия на несущие элементы.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Прокладки укладываются под опорные зоны ребер строго по одной вертикальной линии для всех ярусов штабеля. Высота штабеля ограничивается несущей способностью нижнего изделия и условиями безопасности; складирование без прокладок или с поврежденными кромками не допускается.

Транспортировка производится с фиксацией плит от продольных и поперечных смещений. Изделия укладываются на транспортное средство с подкладками в местах опирания; перевозка навалом или с опиранием на слабые кромки ребер запрещена. При погрузке и разгрузке исключаются ударные нагрузки, резкие рывки строп и перекосы. Монтажные петли должны быть исправными; застропка поврежденных петель не допускается.
