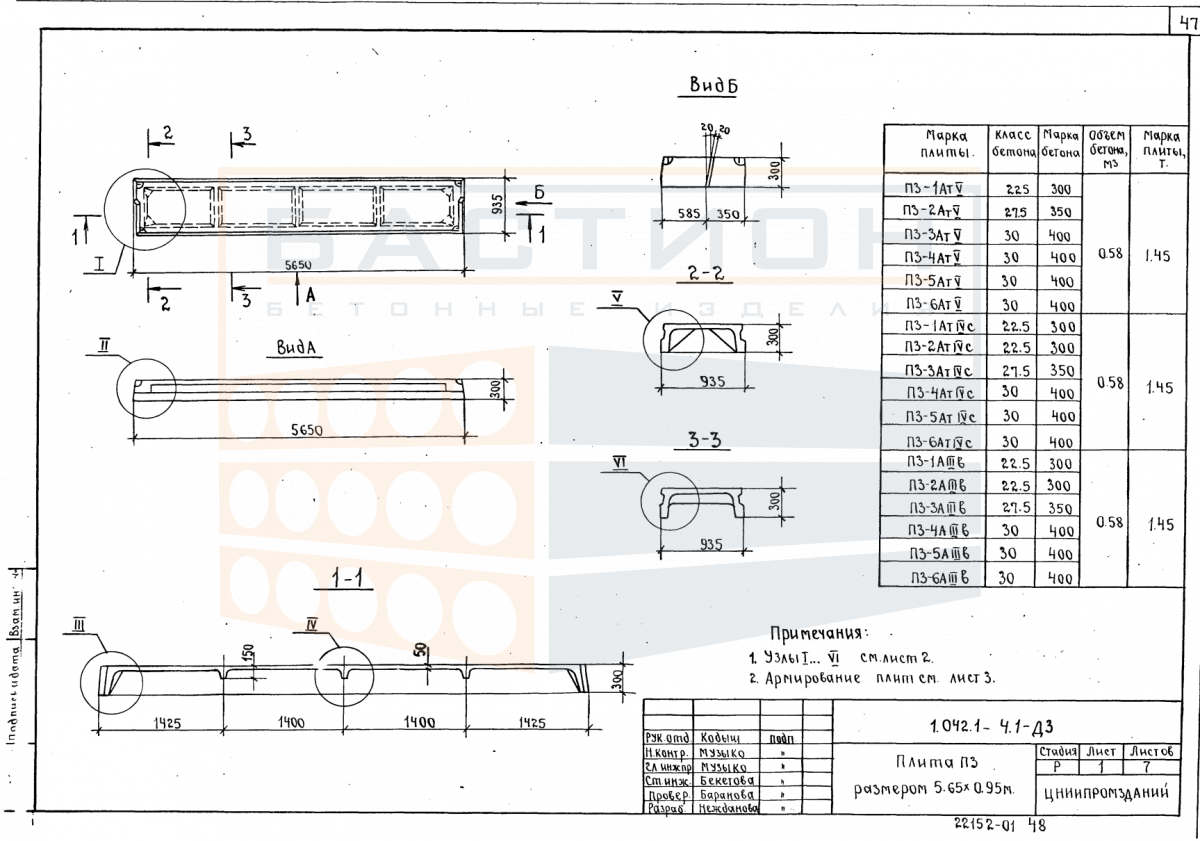

Плита ребристая П3 - 1 АтV (АIV, АтIV, АIIIв) (СК) (л) , серия 1.042.1-4, выпуск 1

Плита ребристая П3 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий в промышленных и гражданских сооружениях. Изделие относится к серии 1.042.1-4, выпуск 1, и предназначено для восприятия нагрузок от пола, перегородок, оборудования и передачи их на несущие стены или ригели. Конструкция включает продольные и поперечные ребра, обеспечивающие жесткость и распределение усилий в пролете.

Применение плит данного типоразмера обосновано в зданиях с шагом несущих конструкций, соответствующим длине 5650 мм. Ширина 935 мм позволяет формировать перекрытие с минимальным количеством швов. Ошибки при монтаже, такие как недостаточная глубина опирания или нарушение проектного положения ребер, приводят к перераспределению напряжений и снижению несущей способности. Корректная установка требует выверки отметок и фиксации плиты в проектное положение до омоноличивания стыков.

Область применения и технические особенности

Монтаж ребристых плит выполняется на подготовленные опорные поверхности — стены, ригели или балки. Глубина опирания и конструкция узлов сопряжения задаются рабочей документацией серии 1.042.1-4. Продольные ребра ориентируются в направлении пролета, поперечные ребра обеспечивают совместную работу полки и ребер. После установки плиты соединяются между собой и с опорными элементами сваркой закладных деталей и последующим омоноличиванием швов.

• Изделие работает в пролете между несущими опорами, воспринимая изгибающие нагрузки за счет совместной работы ребер и полки, что обеспечивает необходимую пространственную жесткость перекрытия.
• Торцевые участки плиты являются опорными зонами и не должны повреждаться при строповке и разгрузке для сохранения проектной несущей способности и целостности армирования.
• Укладка плит производится на выровненный слой цементно-песчаного раствора, обеспечивающий равномерную передачу нагрузки на опорные конструкции и компенсацию неровностей.
• Швы между смежными плитами заполняются бетоном на мелком заполнителе и армируются по проектному решению для обеспечения совместной работы плит и распределения усилий.
• Монтажное положение каждой плиты проверяется по осям и отметкам до снятия строповочных петель; исключается опирание на строительный мусор, неровности или временные подкладки.
• Пустоты и ребра плиты не должны использоваться для прокладки инженерных коммуникаций без согласования с проектом, так как это может нарушить расчетное сечение и привести к снижению прочности.

Соблюдение проектных требований к опиранию и сопряжению плит гарантирует равномерное распределение нагрузок и исключает появление трещин в полке и ребрах. Для уточнения параметров монтажных узлов и анкеровки следует обращаться к альбомам серии 1.042.1-4.

Правила хранения и транспортировки изделия

Складирование плит осуществляется в горизонтальном положении на ровном твердом основании. Под изделия подкладываются деревянные прокладки в местах расположения опорных зон — вдоль торцов и под ребрами. Прокладки смежных по высоте рядов должны располагаться строго по вертикали, чтобы избежать изгибающих нагрузок на ребра. Высота штабеля принимается по проекту складирования с учетом массы изделий и прочности подстилающего слоя.

При транспортировке плиты укладываются в кузове на ложементы, исключающие контакт ребер с днищем. Крепление выполняется инвентарными ремнями или канатами, фиксирующими изделия от продольного и поперечного смещения. Строповка производится за монтажные петли. Запрещается перевозка навалом и сбрасывание при разгрузке. Удары и перекосы могут привести к повреждению бетона в опорных зонах и снижению несущей способности.
