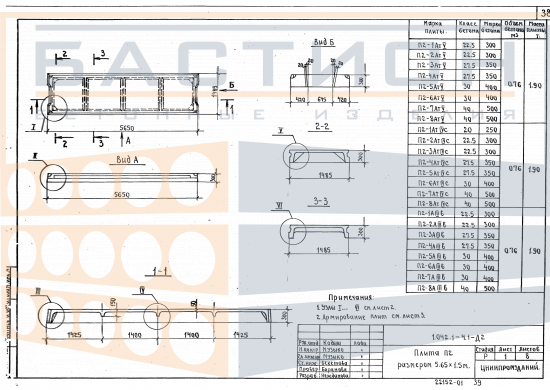

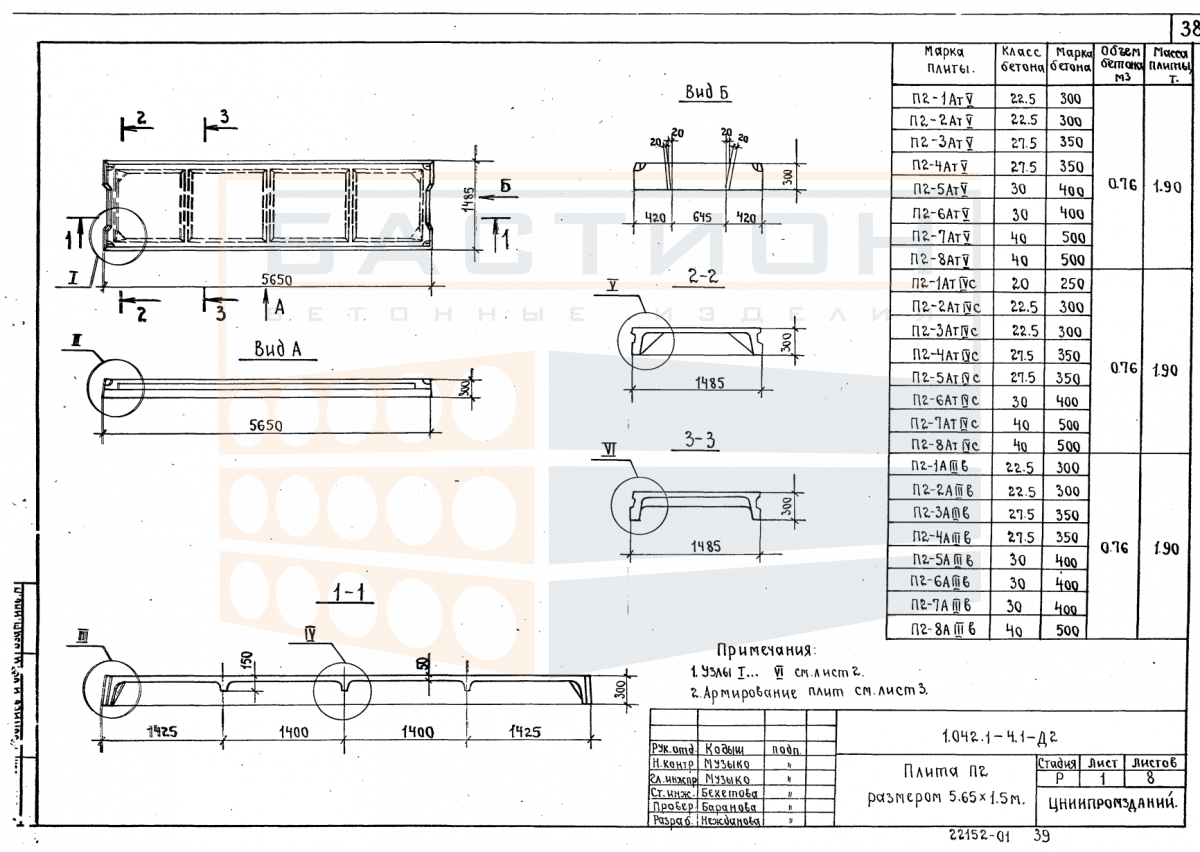

Плита ребристая П2 - 1 АтV (АIV, АтIV, АIIIв) (СК) (л), серия 1.042.1-4, выпуск 1

Плита ребристая П2-1 АтV (АIV, АтIV, АIIIв) (СК) (л) — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или покрытий. Изделие относится к серии 1.042.1-4, выпуск 1, и предназначено для восприятия и передачи нагрузок от вышележащих конструкций, оборудования и людей на несущие опоры — стены, балки или ригели. Ребристая конфигурация обеспечивает повышенную жесткость и несущую способность при относительно небольшой собственной массе благодаря продольным и поперечным ребрам, работающим совместно с верхней полкой.

Плиты данного типоразмера используются в промышленных и гражданских зданиях с шагом несущих конструкций, соответствующим проектным решениям серии. Основные нагрузки включают равномерно распределенные от пола и перегородок, а также сосредоточенные от технологического оборудования. Неправильный выбор схемы опирания или повреждение ребер при монтаже могут привести к снижению несущей способности и деформациям перекрытия. Монтаж должен выполняться с соблюдением проектной глубины опирания и обязательной анкеровкой в узлах сопряжения.

Область применения и технические особенности

Плиты укладываются на несущие стены, балки или ригели с опиранием по двум сторонам. Ребра ориентируются вдоль пролета, воспринимая изгибающие моменты и перерезывающие силы. Верхняя полка работает на сжатие и служит основанием для пола или кровли. Для обеспечения совместной работы смежных плит предусматривается омоноличивание продольных швов бетоном по проектному решению. Торцевые зоны плит содержат закладные детали и выпуски арматуры для соединения с несущими конструкциями — эти участки не должны повреждаться при строповке и разгрузке.

• Изделие рассчитано на опирание по двум сторонам; глубина опирания задается рабочей документацией и должна быть не менее установленных проектом значений.
• Ребра плиты обеспечивают распределение нагрузки от полки на опоры; нарушение целостности ребер (сколы, трещины) не допускается.
• Швы между смежными плитами заполняются бетоном класса не ниже проектного; перед омоноличиванием поверхности очищаются и увлажняются.
• Монтажные петли используются только для подъема и монтажа; после установки их допускается отгибать или удалять по проекту.
• Временные нагрузки на перекрытие допускаются только после набора прочности бетона омоноличивания и при достижении бетоном проектной прочности.
• При монтаже проверяется проектная отметка верха плиты и соответствие расположения закладных деталей стыковочным элементам.

Транспортировка и складирование плит должны исключать образование деформаций и повреждений, особенно в опорных зонах и у монтажных петель. Схемы строповки и опирания при хранении определяются с учетом массы и геометрии изделия.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Прокладки из дерева или другого эластичного материала устанавливаются в местах, соответствующих опорным зонам (под ребрами), строго друг над другом по вертикали. Высота штабеля не должна превышать значений, указанных в проектной документации, во избежание повреждения нижних изделий. Запрещается складирование плит с опиранием на полку или на слабые кромки.

Транспортировка осуществляется в вертикальном или наклонном положении с надежным креплением от смещения и опрокидывания. При погрузке на транспортное средство плиты укладываются на ложементы, исключающие контакт с острыми кромками. Не допускается перевозка навалом, сбрасывание или удары по монтажным петлям и торцам. Строповка выполняется за все монтажные петли равномерно, без перекосов.
