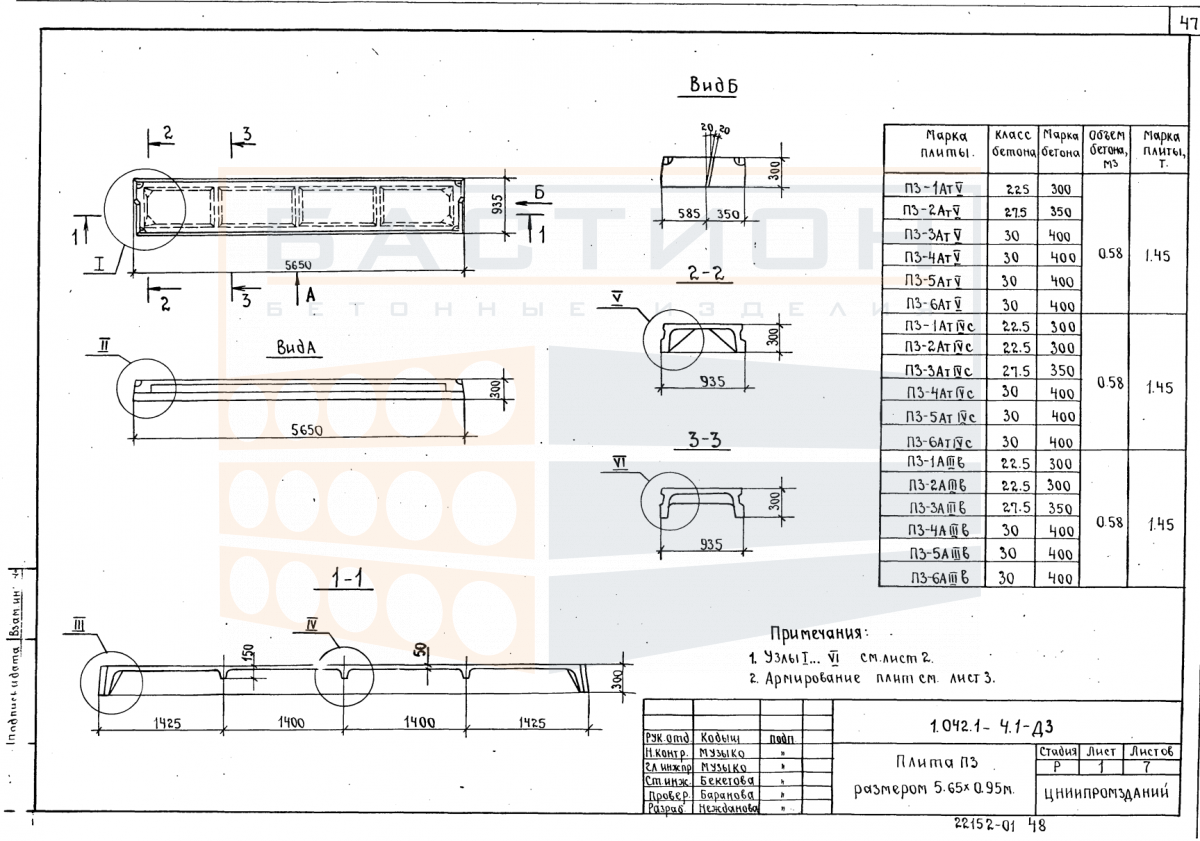

Плита ребристая П3 - 2 АтV (АIV, АтIV, АIIIв) (СК) (л) , серия 1.042.1-4, выпуск 1

Плита ребристая П3 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования междуэтажных, чердачных и технических перекрытий. Изделие относится к серии 1.042.1-4, выпуск 1, и предназначено для использования в составе сборных железобетонных каркасов производственных и общественных зданий. Ребристая конструкция плиты обеспечивает восприятие изгибающих нагрузок за счет продольных ребер жесткости, работающих совместно с верхней полкой. Железобетонная структура изделия гарантирует требуемую несущую способность и долговременную эксплуатационную надежность.

Плиты данного типоразмера укладываются вдоль пролета между несущими стенами, балками или ригелями. Характер нагрузок включает вес полов, перегородок, оборудования и временные нагрузки от людей. Недостаточная глубина опирания, перекосы при монтаже или повреждение опорных зон приводят к снижению эксплуатационной надежности. При проектировании и монтаже необходимо строго соблюдать указания рабочей документации по серии 1.042.1-4, выпуск 1.

Область применения и технические особенности

Монтаж плиты ребристой П3 выполняется в проектное положение с опиранием на несущие конструкции по схемам, предусмотренным серией 1.042.1-4. Элемент устанавливается с ориентацией ребер вниз, что обеспечивает восприятие растягивающих напряжений от изгиба. Сопряжение со смежными плитами и опорными элементами осуществляется через швы, заполняемые бетоном по проекту. Анкеровка плит в диске перекрытия выполняется сваркой закладных деталей.

• Опирание плиты производится на стены, балки или ригели с проектной глубиной опирания, установленной серией 1.042.1-4; отклонение от проектной глубины не допускается.
• Ребра плиты ориентируются вниз и работают как элементы жесткости, воспринимающие изгибающий момент в пролете; неправильная ориентация ребер исключается.
• Торцевые зоны плиты оснащены монтажными петлями для строповки; повреждение торцов и ребер при погрузо-разгрузочных работах не допускается.
• При укладке смежных плит обеспечивается выравнивание верхних плоскостей; перепад высот между плитами не должен превышать значений, регламентированных проектом.
• Швы между плитами после монтажа заполняются мелкозернистым бетоном или цементно-песчаным раствором для обеспечения совместной работы элементов диска перекрытия и равномерного распределения нагрузок.
• Анкеровка плит к несущим конструкциям выполняется по проекту; сварка закладных деталей производится по указаниям серии 1.042.1-4.
• Перед монтажом проверяется состояние опорных площадок — они должны быть ровными, очищенными от мусора и наледи, иметь необходимую прочность.

Соблюдение указанных правил обеспечивает проектную работу плиты в составе перекрытия и исключает перегрузки, трещинообразование и потерю устойчивости.

Правила хранения и транспортировки изделия

Хранение плиты ребристой П3 осуществляется в горизонтальном положении на ровном твердом основании. Нижний ряд укладывается на деревянные прокладки, расположенные в опорных зонах — под ребрами. Прокладки вышележащих рядов устанавливаются строго над прокладками нижних рядов. При складировании исключается контакт изделия с грунтом и накопление влаги на поверхности.

Транспортирование плиты производится в горизонтальном положении с фиксацией в кузове транспортного средства для предотвращения сдвигов и ударов. Строповка осуществляется за монтажные петли. Запрещается перевозка изделий навалом, с опиранием на ребра или полку. Погрузка и выгрузка выполняются без резких рывков и ударов, с использованием мягких стропов для защиты торцов и ребер.
