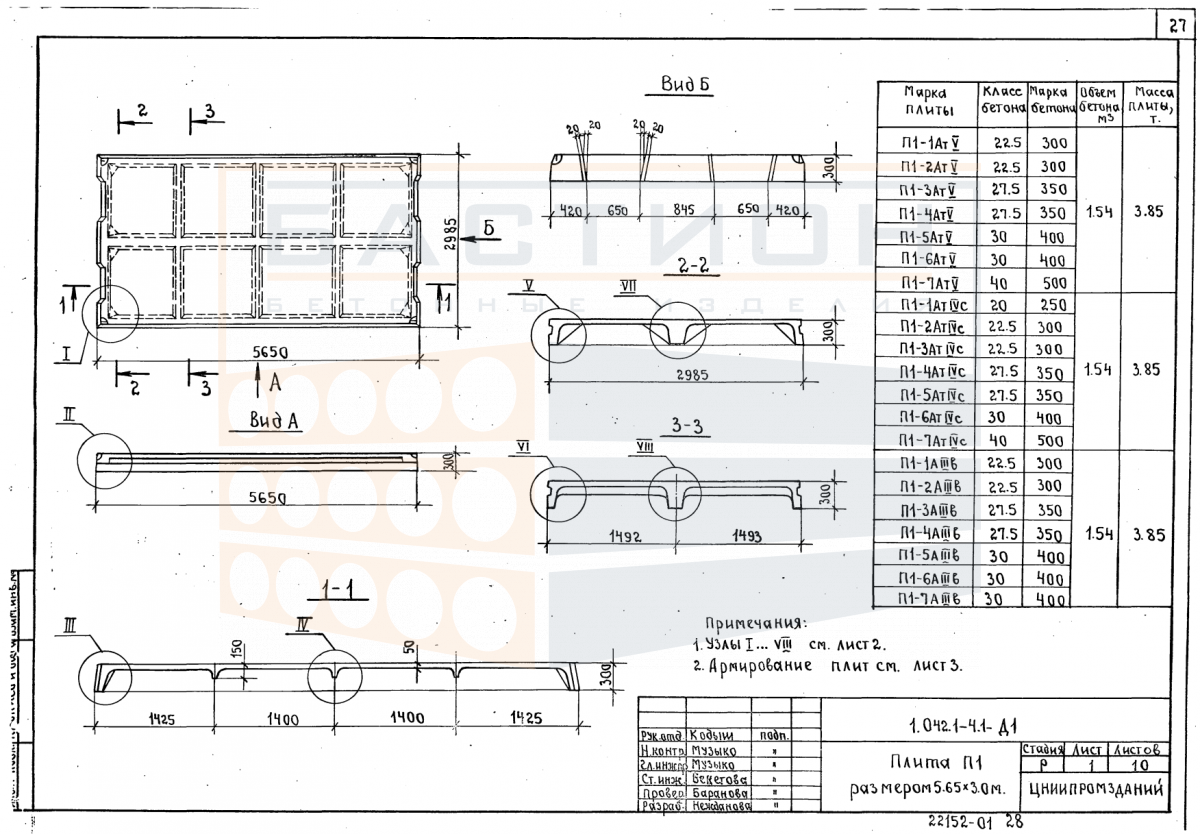

Плита ребристая П1 - 7 АтV (АIV, АтIV, АIIIв) (СК) (л), серия 1.042.1-4, выпуск 1

Плита ребристая П1-7 АтV (АIV, АтIV, АIIIв) (СК) (л) — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий в промышленных и гражданских сооружениях. Ребра жесткости обеспечивают восприятие изгибающих нагрузок и передачу усилий на несущие стены, балки или ригели. Изделие относится к серии 1.042.1-4, выпуск 1, определяющей типовые решения для ребристых плит перекрытия.

Применение плит данного типоразмера предусматривает опирание по двум сторонам на продольные несущие конструкции. Работа плиты в пролете требует проектной глубины опирания и точного соблюдения монтажных отметок. Несоблюдение условий опирания может привести к неравномерному распределению нагрузки и повреждению ребер. В составе перекрытия плита работает совместно с другими сборными элементами, образуя жесткую горизонтальную плоскость.

Область применения и технические особенности

Монтаж плиты выполняется с использованием грузоподъемной техники, рассчитанной на массу изделия. Строповка производится за монтажные петли, расположенные в ребрах. Перед установкой проверяется горизонтальность опорных поверхностей. Плита укладывается на слой цементно-песчаного раствора для равномерного распределения давления. После выверки положения выполняется анкеровка и омоноличивание швов. Сопряжение смежных плит обеспечивает совместную работу перекрытия под нагрузкой.

• Ребра плиты ориентированы в пролет и работают на изгиб, обеспечивая жесткость перекрытия при эксплуатационных нагрузках.
• Опирание плиты осуществляется на несущие стены, балки или ригели с глубиной, указанной в проектной документации серии 1.042.1-4.
• Торцевые участки плиты не должны подвергаться ударным нагрузкам при строповке и разгрузке во избежание образования трещин и сколов.
• Швы между плитами заполняются бетоном или раствором по проектному решению, обеспечивая совместную работу элементов перекрытия.
• Анкерные выпуски арматуры привариваются к закладным деталям опорных конструкций для повышения устойчивости и пространственной жесткости.
• Запрещается прокладывать инженерные коммуникации через ребра плиты без согласования с проектной документацией, чтобы не снижать несущую способность.

Соблюдение указанных требований при монтаже и эксплуатации обеспечивает проектные характеристики плиты и долговечность перекрытия.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Под опорные зоны укладываются деревянные или бетонные прокладки, совпадающие по вертикали в штабеле. Высота штабеля ограничивается условиями безопасности и определяется проектом складирования. Запрещается складировать плиты навалом с опиранием на ребра или углы.

Транспортировка плит производится автовозом или ж/д транспортом с фиксацией изделий от смещения. Плиты укладываются на транспортное средство с опиранием по всей длине ребер. Монтажные петли должны быть доступны для строповки. Перевозка навалом не допускается. При погрузке и разгрузке исключаются удары и перекосы.
