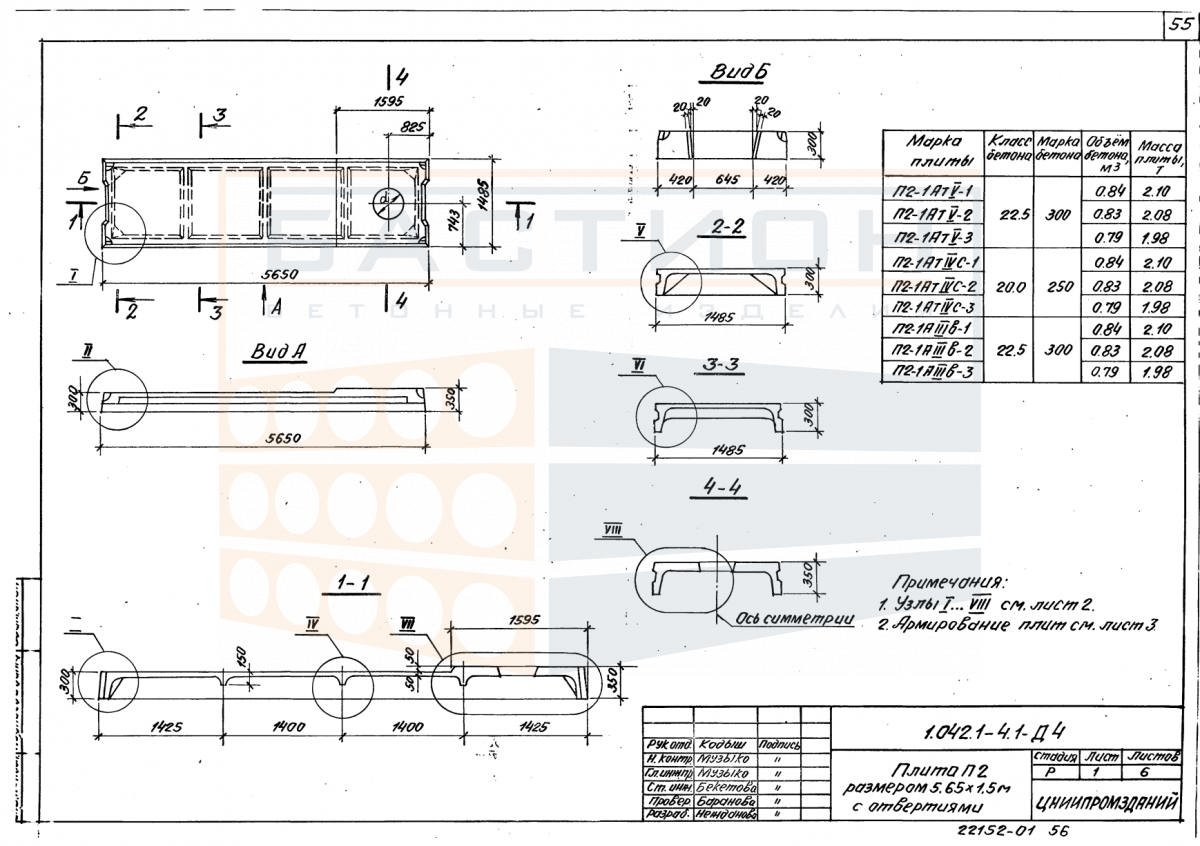

Плита ребристая П2 - 1 АтV (АIV, АтIV, АIIIв) (СК) (л) - 1, серия 1.042.1-4, выпуск 1

Плита ребристая П2-1 (серия 1.042.1-4, выпуск 1) — это сборный железобетонный элемент горизонтальной несущей системы здания, предназначенный для восприятия вертикальных нагрузок от перекрытия и передачи усилий на опорные конструкции. Изделие выполнено из тяжелого бетона с внутренним стальным армированием, что обеспечивает жесткость и прочность на изгиб. Ребристая конфигурация позволяет при относительно небольшой массе перекрывать значительные пролеты с высокой несущей способностью.

Плиты данной серии применяются в промышленных и гражданских зданиях с регулярной сеткой колонн или несущих стен. Опирание производится на ригели, балки или каменные стены; глубина опирания определяется проектом. Недостаточная глубина опирания, перекос плиты при монтаже или повреждение торцевых зон могут привести к снижению расчетной несущей способности и образованию трещин. Монтажные петли и ребра требуют бережного обращения, так как они участвуют в передаче усилий на стадии монтажа.

Область применения и технические особенности

Установка плиты выполняется на выверенные опорные поверхности с контролем отметок и горизонтальности. Сопряжение со смежными конструкциями осуществляется через омоноличивание швов и анкеровку. Проектное положение ребер обеспечивает равномерную передачу изгибающих усилий на опоры.

• Плита работает в пролете между опорами, воспринимая изгибающие моменты и поперечные силы; расчетные нагрузки задаются проектом для конкретного типоразмера.
• Ребра жесткости воспринимают основную часть изгибающих усилий, обеспечивая пространственную работу перекрытия и предотвращая потерю устойчивости при нагрузке.
• Опирание плиты производится на ригели, балки или несущие стены; глубина опирания уточняется по рабочей документации серии 1.042.1-4 и должна строго соблюдаться при монтаже.
• Торцевые зоны являются участками концентрации опорных реакций; повреждение граней или выпусков арматуры в этих зонах при строповке или складировании не допускается.
• Швы между смежными плитами заполняются бетоном по проекту, что обеспечивает совместную работу элементов и распределение временных нагрузок на соседние плиты.
• Монтажные петли используются только для подъема по утвержденной схеме строповки; запрещается поднимать плиту за ребра или торцевую арматуру.
• При монтаже необходимо исключить перекос плиты и установку на неподготовленное основание с неровностями, чтобы избежать концентрации напряжений в бетоне.

Работы по монтажу и стыковке выполняются по проекту производства работ с учетом массы изделия (около 2,1 т для данного типоразмера). Выбор грузоподъемного оборудования производится по фактической массе с запасом.

Правила хранения и транспортировки изделия

Плиты складируются на ровной твердой поверхности в горизонтальном положении. Под опорные зоны укладываются деревянные прокладки, расположенные строго по одной вертикали для исключения изгиба. Высота штабеля не должна превышать пределы, установленные с учетом устойчивости и сохранности изделий.

Погрузка и разгрузка выполняются за монтажные петли при помощи траверс или строп по утвержденной схеме. Транспортировка производится в положении, аналогичном рабочему, с фиксацией от смещения. Ударные нагрузки, опирание на ребра или слабые кромки не допускаются.
