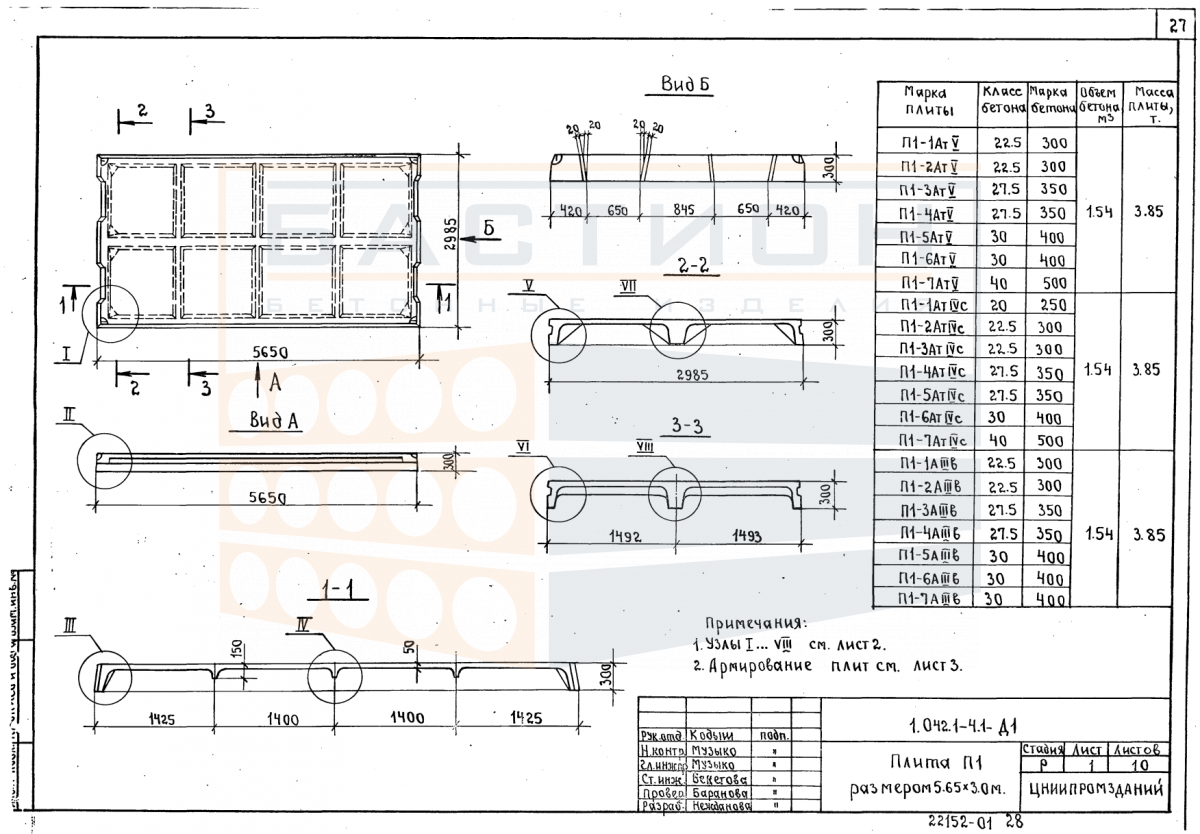

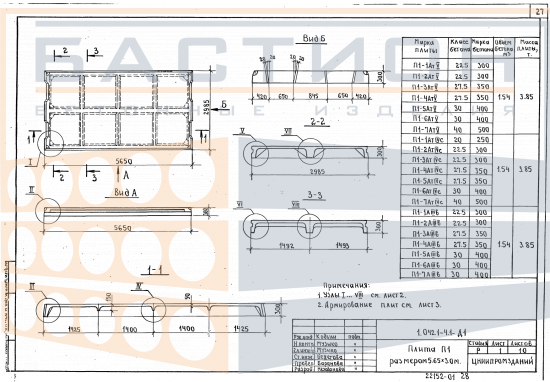

Плита ребристая П1 - 6 АтV (АIV, АтIV, АIIIв) (СК) (л), серия 1.042.1-4, выпуск 1

Плита ребристая П1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или подвального перекрытия. Изделие относится к серии 1.042.1-4, выпуск 1, и предназначено для восприятия вертикальных нагрузок от пола, перегородок, оборудования и людей с последующей передачей усилий на несущие стены, балки или ригели. Ребристая конструкция с продольными ребрами обеспечивает жесткость при изгибе, что позволяет перекрывать пролеты значительной длины.

Применение плит данного типоразмера характерно для промышленных и гражданских зданий с шагом колонн или пролетом, соответствующим длине плиты 5650 мм. Опирание ребер производится на ригели, балки или стены. Проектное положение плиты требует точного соблюдения глубины опирания и ровной монтажной плоскости. Ошибки при монтаже, такие как недостаточная глубина опирания или перекос, могут привести к перераспределению нагрузок и нарушению работы перекрытия. После укладки швы между плитами омоноличиваются для обеспечения дискретности и совместной работы.

Область применения и технические особенности

Монтаж плит ребристых П1 выполняется в составе сборных железобетонных перекрытий. Работы ведутся согласно проектной документации, где указываются схемы опирания, анкеровка и омоноличивание стыков. Плиты укладываются на несущие конструкции (ригели, балки, стены) с опиранием по продольным ребрам. Допускается опирание по коротким сторонам или по контуру — в зависимости от конструктивного решения. Необходимо обеспечить проектное положение по осям и отметкам. Поверхность плит должна быть очищена от загрязнений и наледи перед монтажом.

• Плита предназначена для работы в пролете между несущими опорами; воспринимает распределенные и сосредоточенные нагрузки от вышележащих конструкций и оборудования.
• Опирание ребер осуществляется на ригели или балки; проектная глубина опирания указывается в рабочей документации серии 1.042.1-4.
• Продольные ребра выполняют функцию несущих элементов жесткости, воспринимающих изгибающие моменты; полка плиты распределяет нагрузку на ребра.
• При монтаже необходимо контролировать совпадение осей плиты с осями опорных конструкций; допуск положения не должен превышать установленных проектом значений.
• Швы между смежными плитами подлежат обязательному омоноличиванию бетоном класса не ниже проектного для обеспечения совместной работы перекрытия.
• Запрещается размещать в пустотах плиты (при их наличии) коммуникации, не предусмотренные проектом, а также сверлить отверстия в ребрах без согласования.
• Монтажные петли используются только для строповки; после установки плиты петли отгибаются или срезаются по проекту.

Соблюдение проектных требований к монтажу и стыковке обеспечивает длительную эксплуатацию перекрытия без образования трещин и деформаций. Особое внимание уделяется защите торцевых зон плиты от повреждений при транспортировке и монтаже.

Правила хранения и транспортировки изделия

Плиты ребристые П1 складируются в горизонтальном положении на ровном твердом основании. Под каждую плиту укладываются деревянные или бетонные прокладки в местах опирания ребер (не менее двух опорных линий). Прокладки соседних ярусов должны располагаться строго по вертикали для исключения изгиба нижних плит. Штабелирование выполняется с учетом массы изделия и несущей способности основания. Высота штабеля устанавливается по схеме складирования, исключающей повреждение нижних элементов.

Транспортировка производится в горизонтальном положении с фиксацией плит от продольного и поперечного смещения. Плиты перевозятся на специализированных панелевозах или в ином транспорте, оборудованном опорными ложементами. Запрещается перевозка навалом или с опиранием на слабые кромки. Погрузка и выгрузка выполняются с использованием траверс или стропов, обеспечивающих равномерное натяжение и исключающих резкие рывки. Монтажные петли предварительно проверяются на отсутствие повреждений.
