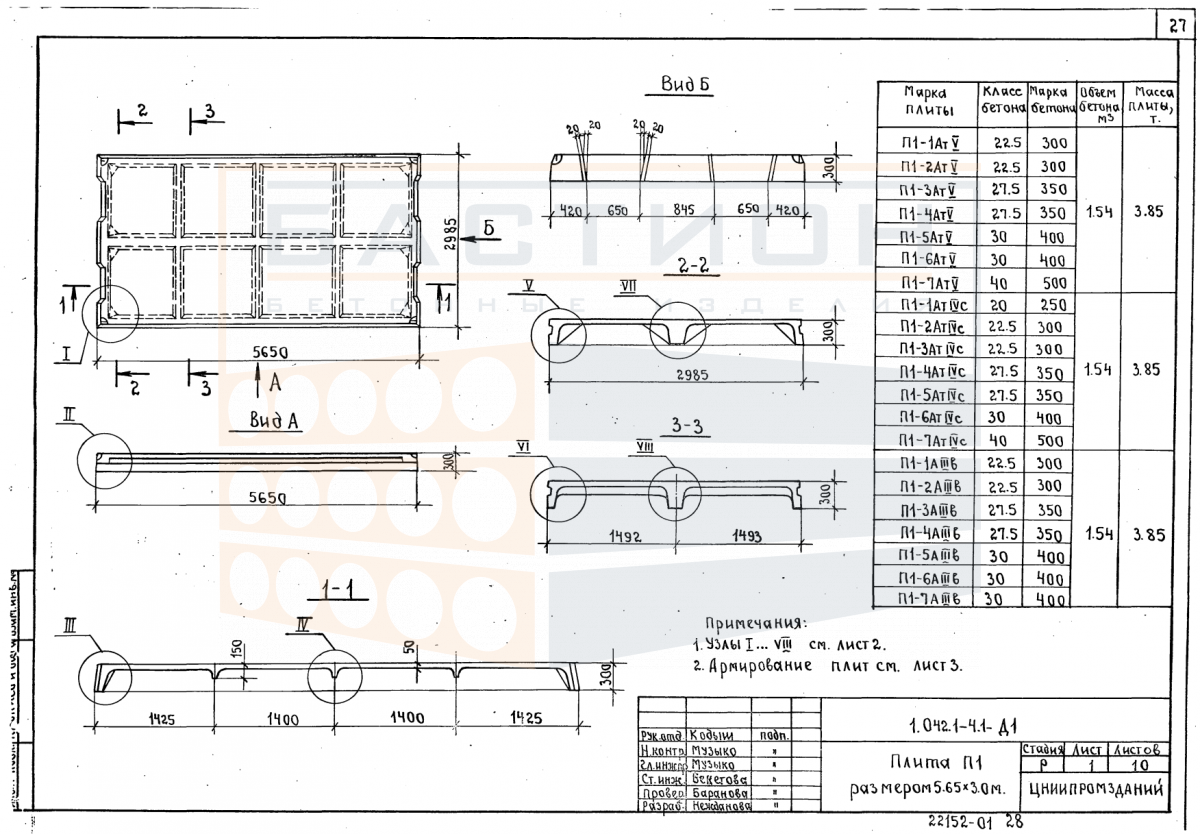

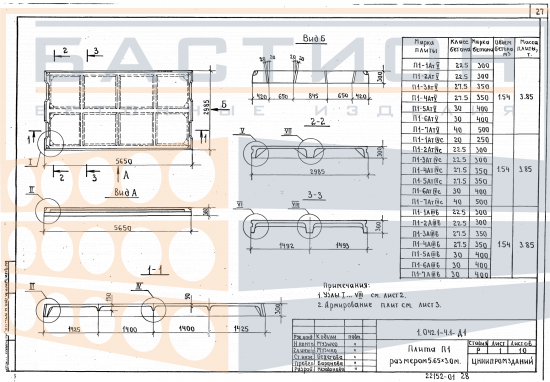

Плита ребристая П1 - 1 АтV (АIV, АтIV, АIIIв) (СК) (л), серия 1.042.1-4, выпуск 1

Плита ребристая П1-1 АтV (АIV, АтIV, АIIIв) (СК) (л) серии 1.042.1-4 выпуск 1 — это железобетонный сборный элемент, предназначенный для устройства перекрытий и покрытий зданий различного назначения. Конструкция включает продольные и поперечные ребра, которые обеспечивают пространственную жесткость и восприятие изгибающих моментов. Изделие работает в составе балочной или безбалочной системы, передавая нагрузку на опорные конструкции через торцевые участки.

Применение плит серии 1.042.1-4 предусматривает опирание по двум сторонам на ригели, балки или несущие стены. Длина изделия 5650 мм и ширина 2985 мм определяют сетку колонн или шаг поперечных стен. Масса изделия достигает 3850 кг, что требует применения кранов соответствующей грузоподъемности. Правильная ориентация ребер при монтаже — вдоль пролета — обязательна для реализации проектной несущей способности.

Область применения и технические особенности

Монтаж плит выполняется на выверенное основание с обеспечением проектной глубины опирания. Торцевые участки плиты усилены для восприятия опорных реакций. Строповка производится за монтажные петли, расположенные в ребрах. Соседние плиты соединяются путем омоноличивания швов. При установке необходимо контролировать горизонтальность верхней плоскости и отсутствие перекосов.

• Плита предназначена для восприятия полезных нагрузок от пола, перегородок, оборудования и людей, работая как изгибаемый элемент в пролете.
• Опирание осуществляется по двум коротким сторонам на несущие конструкции (ригели, балки, стены) с глубиной опирания не менее указанной в проекте.
• Ребра плиты обеспечивают пространственную жесткость и перераспределение нагрузки на опорные зоны. Продольные ребра воспринимают изгибающий момент, поперечные — обеспечивают совместную работу полки и ребер.
• Монтаж выполняется с использованием траверс или стропов, зацепляемых за монтажные петли. Запрещается строповка за ребра или полку.
• После установки соседних плит швы между ними заполняются бетоном или раствором для обеспечения совместной работы и жесткости диска перекрытия.
• Типичная ошибка — недостаточная глубина опирания или установка плиты на неподготовленное основание, что ведет к неравномерной осадке и трещинам.
• При проектировании опорных узлов необходимо учитывать размеры платформы опирания; для серии 1.042.1-4 выпуск 1 габариты опорных зон уточняются по рабочей документации.

Применение плит в составе перекрытия требует строгого соблюдения проектной схемы опирания и последовательности монтажа. Отклонения от проектных размеров опорных площадок или некачественное омоноличивание снижают несущую способность конструкции.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном и прочном основании. В местах опирания между рядами укладываются деревянные прокладки, совпадающие по вертикали. Высота штабеля определяется массой изделий и устойчивостью нижних рядов, но не должна превышать значений, установленных для данной серии. Торцы и ребра защищаются от повреждений. Складирование непосредственно на грунт не допускается.

Транспортировка осуществляется в положении, соответствующем рабочему, с надежной фиксацией от смещения. Плиты не допускается перевозить навалом. Погрузка и разгрузка производятся с применением стропов или траверс, исключающих ударные нагрузки. Монтажные петли должны быть целыми и без повреждений. При перевозке на большие расстояния необходима дополнительная защита торцевых участков.
