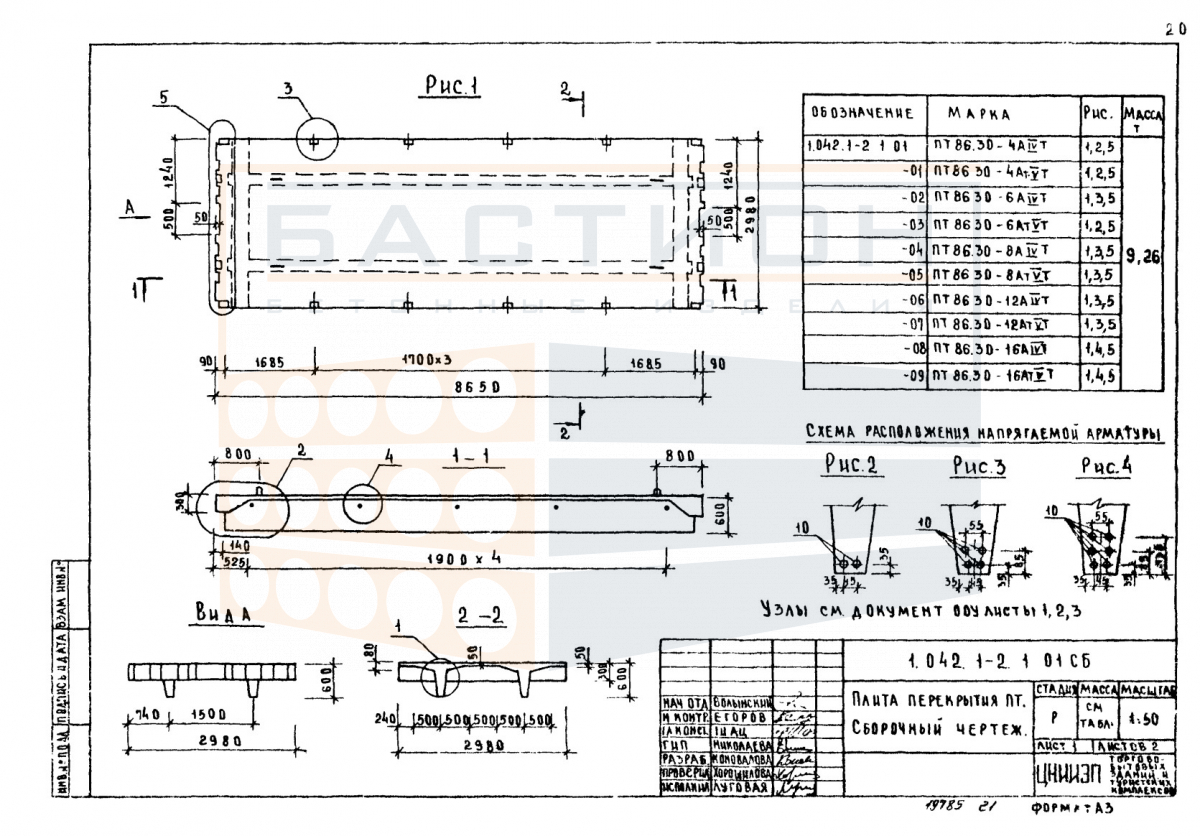

Плита ребристая ПТ 86.30-12 АIVТ (АVТ), серия 1.042.1-2, выпуск 1

Плита ребристая ПТ 86.30-12 АIVТ (АVТ) — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии 1.042.1-2, выпуск 1, предназначенной для сборных железобетонных перекрытий общественных и промышленных зданий. Работа ребер плиты обеспечивает восприятие изгибающих нагрузок и передачу усилий на несущие стены, ригели или колонны.

Применение ребристых плит типа ПТ позволяет перекрывать пролеты значительной длины при относительно невысоком собственном весе конструкции. Нагрузка от пола, перегородок, оборудования и временных воздействий воспринимается полкой плиты и передается на продольные и поперечные ребра, которые работают как балки. Неправильная ориентация ребер или недостаточная глубина опирания приводят к перераспределению напряжений и могут вызвать деформации. Монтаж выполняется по проектным отметкам с контролем горизонтальности и соответствия опорным узлам.

Область применения и технические особенности

Плита устанавливается на несущие элементы с опиранием по коротким сторонам. Точки опирания должны находиться на проектной глубине, исключающей смещение и перекос. Сопряжение с соседними плитами выполняется по швам, которые после монтажа омоноличиваются. Анкеровка плит в стены и ригели производится в соответствии с рабочими чертежами серии.

• Плита работает в пролете между несущими опорами, передавая нагрузку на стены, балки или колонны через опорные зоны на торцах продольных ребер.
• Продольные и поперечные ребра образуют пространственный каркас, обеспечивающий жесткость и устойчивость плиты при изгибе и кручении.
• Торцевые зоны плиты не должны повреждаться при строповке; запрещается опирание на углы и кромки, не предусмотренные проектом.
• Монтажное положение фиксируется по проектной маркировке; отклонение от горизонтали более установленных допусков не допускается.
• Швы между смежными плитами заполняются бетоном или раствором по проектному решению, обеспечивая совместную работу перекрытия.
• Пустоты и отверстия в полке плиты допускаются только при наличии в проектной документации; самовольное устройство проемов недопустимо.
• При монтаже на металлические закладные детали контролируется их положение и состояние сварных швов для передачи усилий.

Соблюдение проектных параметров опирания и последовательности монтажа гарантирует расчетную несущую способность и долговечность перекрытия. Перед началом работ проверяется соответствие плиты маркировке, отсутствие видимых дефектов и повреждений ребер, полки и монтажных петель.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на ровном твердом основании. Прокладки из пиломатериала укладываются в местах, соответствующих опорным зонам, строго одна под другой в вертикальной плоскости. Штабель формируется с учетом массы изделия (9260 кг) и допускаемой нагрузки на основание; количество ярусов ограничивается способом строповки и устойчивостью нижних плит. Металлические монтажные петли и выступающие части арматуры защищаются от повреждений при разгрузке и перемещении.

Транспортировка осуществляется в положении, аналогичном складированию, с надежной фиксацией плит от продольного и поперечного смещения. Запрещается перевозка навалом или опирание плит на несущие элементы кузова без деревянных прокладок. Погрузка и разгрузка выполняются с использованием стропов за монтажные петли; не допускается кантование, сбрасывание или резкие рывки при подъеме. При перевозке на открытом автомобильном транспорте плиты укрываются для защиты от атмосферных осадков.
