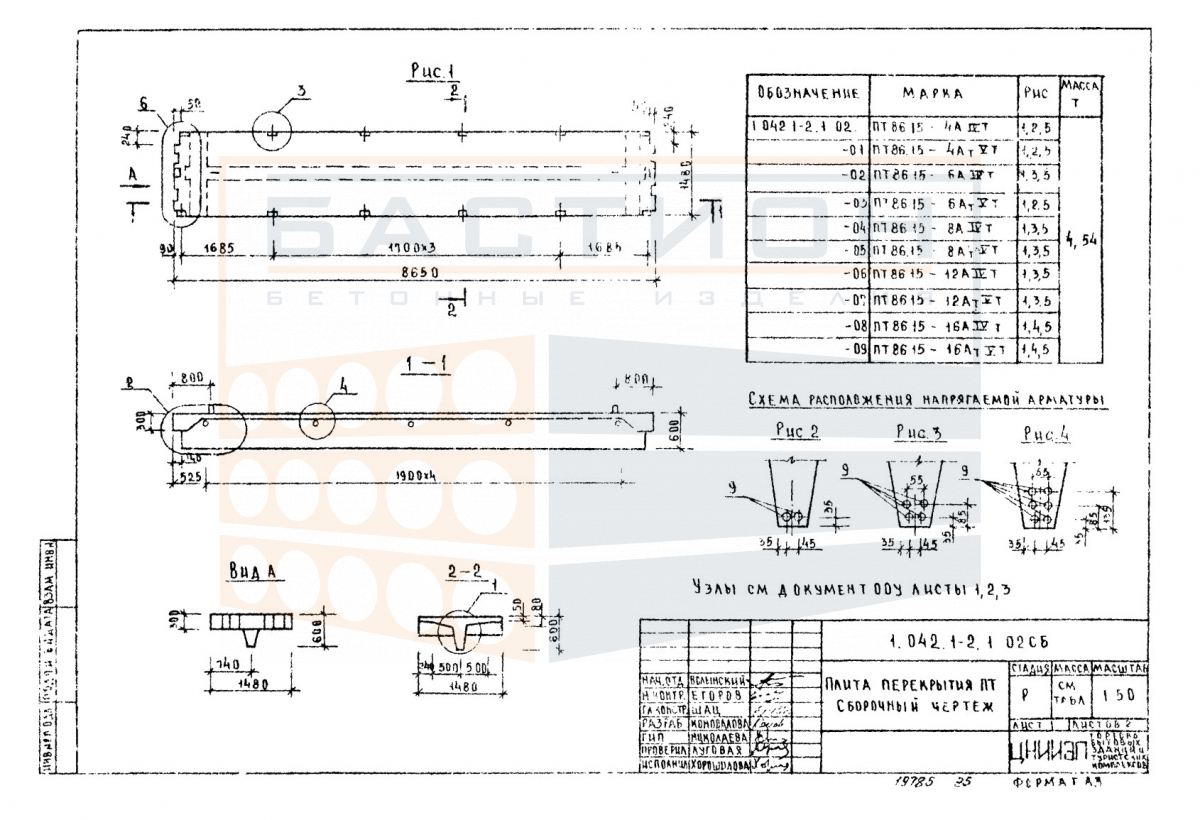

Плита ребристая ПТ 86.15-8 АIVТ (АVТ), серия 1.042.1-2, выпуск 1

Плита ребристая ПТ 86.15-8 — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для формирования межэтажных, чердачных и технических перекрытий. Изделие относится к серии 1.042.1-2 выпуск 1 и применяется в промышленных и общественных зданиях с несущими стенами, балками или ригелями. Конструкция включает продольные и поперечные ребра, обеспечивающие жесткость и восприятие нагрузок от пола, оборудования, людей и временных воздействий.

Работа изделия в составе перекрытия предполагает передачу нагрузок на опорные конструкции через торцевые зоны плиты. Проектное положение плиты определяется отметками и осями, а глубина опирания задается рабочей документацией. При монтаже необходимо обеспечить равномерное распределение нагрузки по опорным участкам и избегать перекосов, которые могут привести к трещинообразованию в бетоне. Особое внимание уделяется состоянию монтажных петель и закладных деталей перед подъемом.

Область применения и технические особенности

Монтаж плит выполняется на подготовленное основание с выверкой по горизонтали. Плиты укладываются на несущие стены, балки или ригели с соблюдением проектной глубины опирания. Швы между смежными плитами омоноличиваются для обеспечения жесткости диска перекрытия. Торцевые зоны плит не должны повреждаться при строповке и разгрузке.

• Плита работает в пролете между несущими опорами и передает нагрузку на стены, балки или ригели через торцевые участки ребер.
• Конструкция ребер обеспечивает жесткость на изгиб; ориентация изделия при монтаже должна соответствовать проектному положению.
• Торцевые зоны плиты являются критическими для опирания — запрещается их повреждение, сколы и выкрашивание бетона.
• Швы между плитами заполняются бетоном по проектному решению; омоноличивание выполняется после выверки положения.
• Монтажные петли используются для строповки; запрещается использовать для подъема поврежденные петли или нештатные захваты.
• Поперечные ребра плиты распределяют нагрузку между продольными ребрами, предотвращая локальные деформации.

Правильная ориентация и надежное опирание плиты гарантируют ее работу в составе перекрытия. Отклонения от проектных параметров монтажа могут привести к снижению несущей способности конструкции.

Правила хранения и транспортировки изделия

Изделия складируются на ровном твердом основании в горизонтальном положении. В опорных зонах устанавливаются деревянные прокладки, совпадающие по вертикали в штабеле. Высота штабеля определяется расчетом с учетом массы и геометрии плит. Запрещается складирование с опиранием на ребра или углы, а также с повреждением монтажных петель.

При транспортировке плиты фиксируются в кузове от смещения и продольных перемещений. Перевозка навалом не допускается. Погрузку и разгрузку выполняют с использованием траверс и мягких строп для защиты торцов и кромок. Ударные нагрузки и перекос исключаются на всех этапах перемещения.
