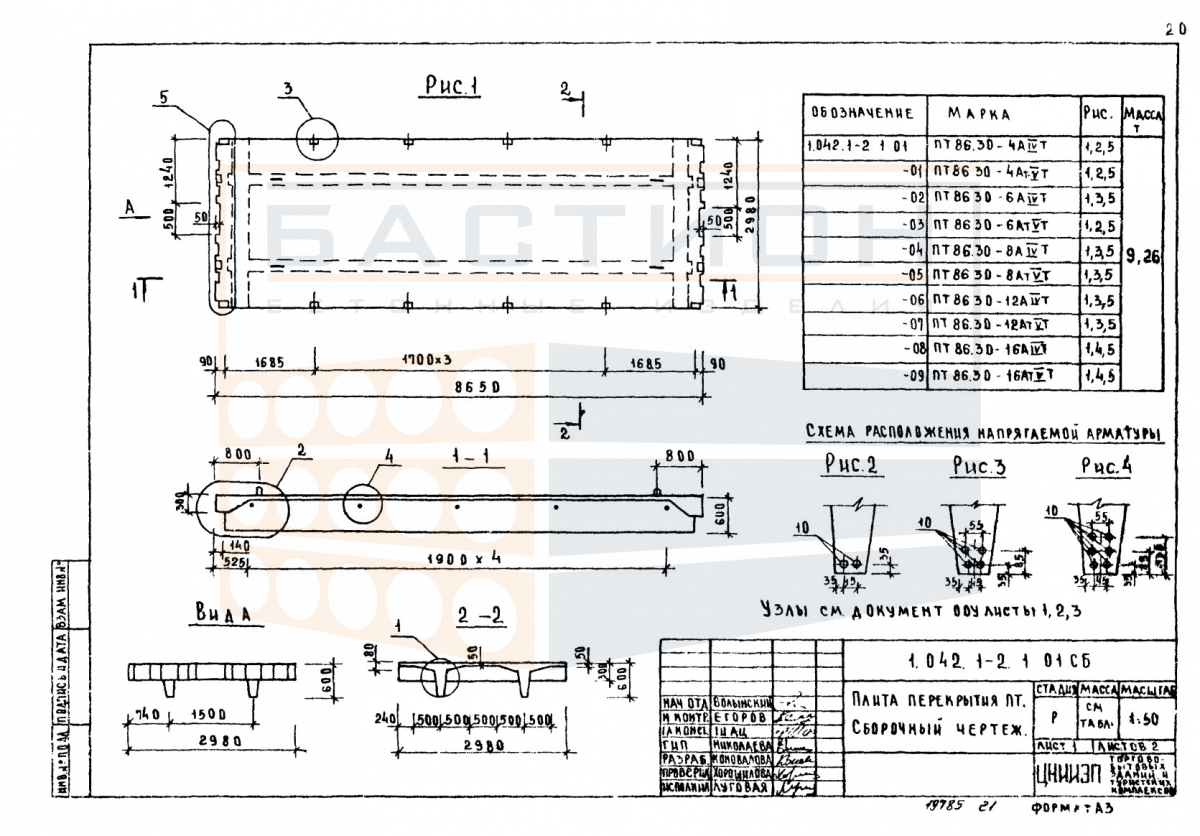

Плита ребристая ПТ 86.30-16 АIVТ (АVТ), серия 1.042.1-2, выпуск 1

Плита ребристая ПТ 86.30-16 АIVТ (АVТ) — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий в промышленных и общественных сооружениях. Изделие относится к серии 1.042.1-2, выпуск 1, и предназначено для восприятия вертикальных нагрузок от пола, перегородок, оборудования и людей с последующей передачей усилий на несущие конструкции. Ребристая форма с продольными и поперечными ребрами обеспечивает повышенную изгибную жесткость, позволяя перекрывать пролеты значительной длины при рациональном расходе бетона и стали.

В составе сборного перекрытия плита опирается на ригели, балки или стены через опорные ребра. Проектное положение требует строгого соблюдения глубины опирания и горизонтальности опорной плоскости. Зазоры между смежными плитами заполняются цементно-песчаным раствором для обеспечения совместной работы. Типоразмер маркируется по несущей способности (16 кПа), что позволяет подобрать изделие под расчетные нагрузки. Неправильная ориентация ребер или повреждение опорных зон при монтаже могут привести к перераспределению напряжений и снижению несущей способности перекрытия.

Область применения и технические особенности

Монтаж плиты требует соблюдения ряда технических условий, регламентированных рабочими чертежами серии 1.042.1-2. Основные требования включают контроль опирания, строповки и защиты изделия.

• Опирание плиты на несущие конструкции производится по всей ширине опорных ребер; глубина опирания задается проектом и проверяется при укладке. Недопустимо опирание на полки или выступы.
• Ребра жесткости ориентируются строго вниз; при подъеме и монтаже исключается опирание на продольные и поперечные полки, так как это может вызвать трещины.
• Строповка осуществляется за монтажные петли, расположенные в ребрах; использование проушин не по назначению или зацеп за края полок не допускается.
• Торцевые зоны плиты (участки у опор) являются наиболее нагруженными; повреждения в виде сколов или трещин снижают несущую способность и требуют экспертизы.
• Смежные плиты укладываются с технологическим зазором (обычно 50–100 мм) для последующего омоноличивания; швы заполняются раствором или бетоном по проекту.
• Передача нагрузки от вышележащих конструкций происходит через полку и ребра; распределение нагрузки учитывает схему опирания и тип опор.
• Не допускается прокладка инженерных коммуникаций в ребрах или сквозных отверстиях без проектного обоснования, так как это ослабляет сечение.

Соблюдение этих требований обеспечивает проектную работу плиты в составе перекрытия и предотвращает аварийные ситуации при эксплуатации.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на выровненной площадке с твердым покрытием. Прокладки из древесины или упругого материала укладываются строго в местах опирания ребер (опорные зоны) и располагаются по одной вертикали в каждом ряду штабеля. Высота штабеля ограничивается условиями сохранности нижних изделий и определяется проектом складирования. Монтажные петли и торцы необходимо защищать от повреждений при установке и разборке штабеля.

Транспортировка производится в горизонтальном положении с надежной фиксацией плит от смещения. Крепление осуществляется за монтажные петли или через специальные захваты; перевозка навалом не допускается. При погрузочно-разгрузочных работах исключаются ударные нагрузки, а также контакт изделия с выступающими элементами кузова. Строповка выполняется с использованием траверс, обеспечивающих равномерное распределение усилий на все монтажные петли.
