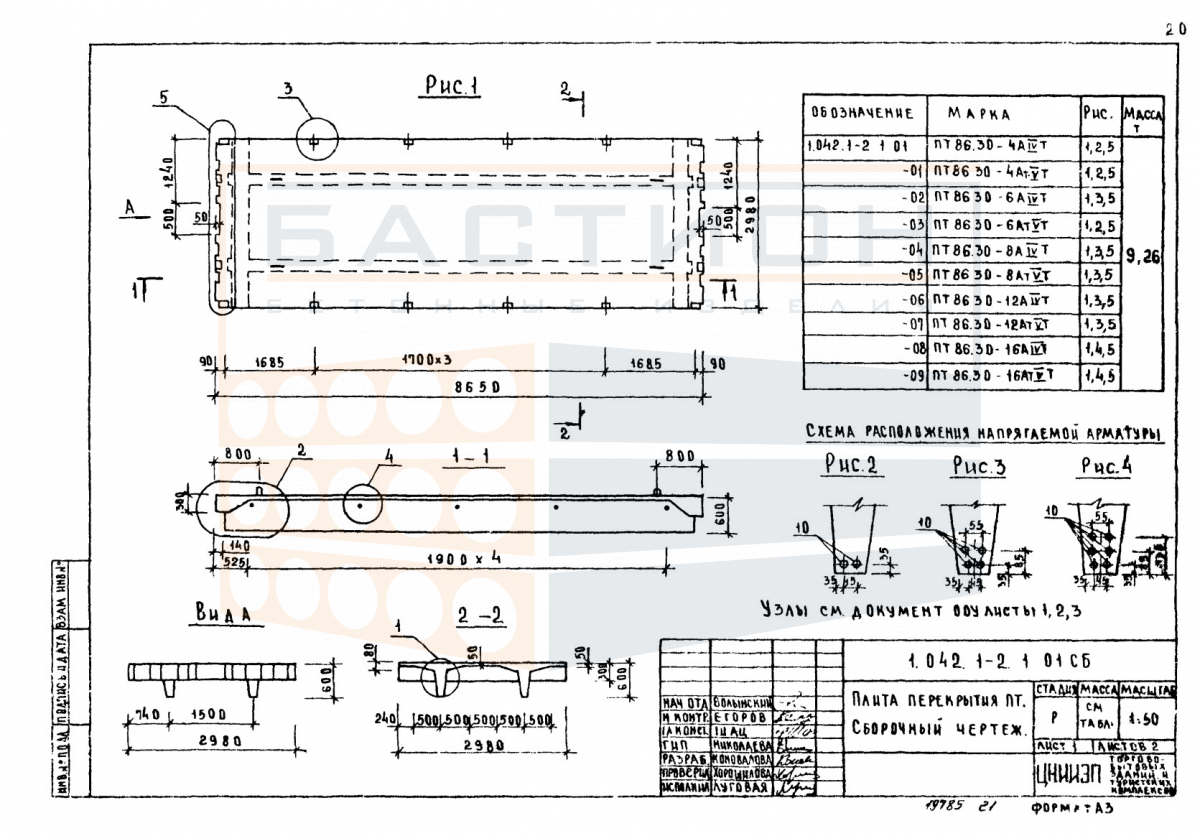

Плита ребристая ПТ 86.30-4 АIVТ (АVТ), серия 1.042.1-2, выпуск 1

Плита ребристая ПТ 86.30-4 АIVТ (АVТ) — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных перекрытий и покрытий в промышленных и общественных сооружениях. Продольные ребра воспринимают изгибающие нагрузки и обеспечивают пространственную жесткость конструкции при работе в пролете. Изделие относится к серии 1.042.1-2, выпуск 1, что определяет его конструктивные параметры и область применения.

Данный типоразмер используется в перекрытиях с пролетами, соответствующими проектным решениям серии. Основная функция — восприятие эксплуатационных нагрузок от пола, оборудования, людей и временных воздействий с последующей передачей усилий на несущие стены, балки или ригели. Ошибки при монтаже, такие как недостаточная глубина опирания или неправильная ориентация ребер, могут привести к перераспределению напряжений и снижению несущей способности конструкции.

Область применения и технические особенности

Монтаж плиты выполняется на выровненное основание с опиранием по контуру или на две продольные стороны в зависимости от проектного решения. Ребра плиты ориентируются в сторону опор, обеспечивая передачу изгибающих моментов. Сопряжение с несущими элементами требует точного соответствия проектной глубине опирания, которая задается рабочей документацией серии.

• Плита рассчитана на работу в составе жесткого диска перекрытия при условии омоноличивания швов и анкеровки связей с опорными конструкциями по проекту.
• Продольные ребра выполняют функцию главных несущих элементов, воспринимающих изгиб, поэтому их целостность не должна нарушаться при строповке и разгрузке.
• Торцевые участки плиты являются зонами передачи усилий на опоры — повреждение этих зон недопустимо, так как это снижает несущую способность по срезу и смятию.
• Монтажные петли предназначены для подъема и установки; запрещается использовать их для крепления дополнительных конструкций без проектного обоснования.
• Опирание плиты выполняется на несущие элементы через выравнивающий слой раствора; перекосы и неровности опорной поверхности компенсируются по проекту.
• Швы между плитами замоноличиваются бетоном класса, предусмотренного серией, после завершения монтажа всего участка перекрытия.

Правильная ориентация ребер и соблюдение проектных параметров опирания являются обязательными условиями для обеспечения расчетной работы конструкции. Отклонения от этих требований могут привести к неравномерной передаче нагрузок и образованию трещин.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Прокладки располагаются строго в местах опирания — под ребрами в зонах, соответствующих проектным опорным точкам. Высота штабеля задается с учетом массы изделий и прочности основания, при этом прокладки соседних плит должны совпадать по вертикали для исключения изгибающих моментов в теле конструкции. Кромки и торцы защищаются от ударов, монтажные петли не должны иметь деформаций.

Транспортировка производится в фиксированном положении с опиранием через деревянные или резиновые прокладки. Запрещается перевозка навалом или с опиранием на слабые кромки. Крепление в кузове должно исключать смещение и взаимное соударение плит. Подъем выполняется за все монтажные петли с применением траверс, обеспечивающих равномерное распределение усилий. Строповка за ребра или с использованием нештатных точек запрещается.
