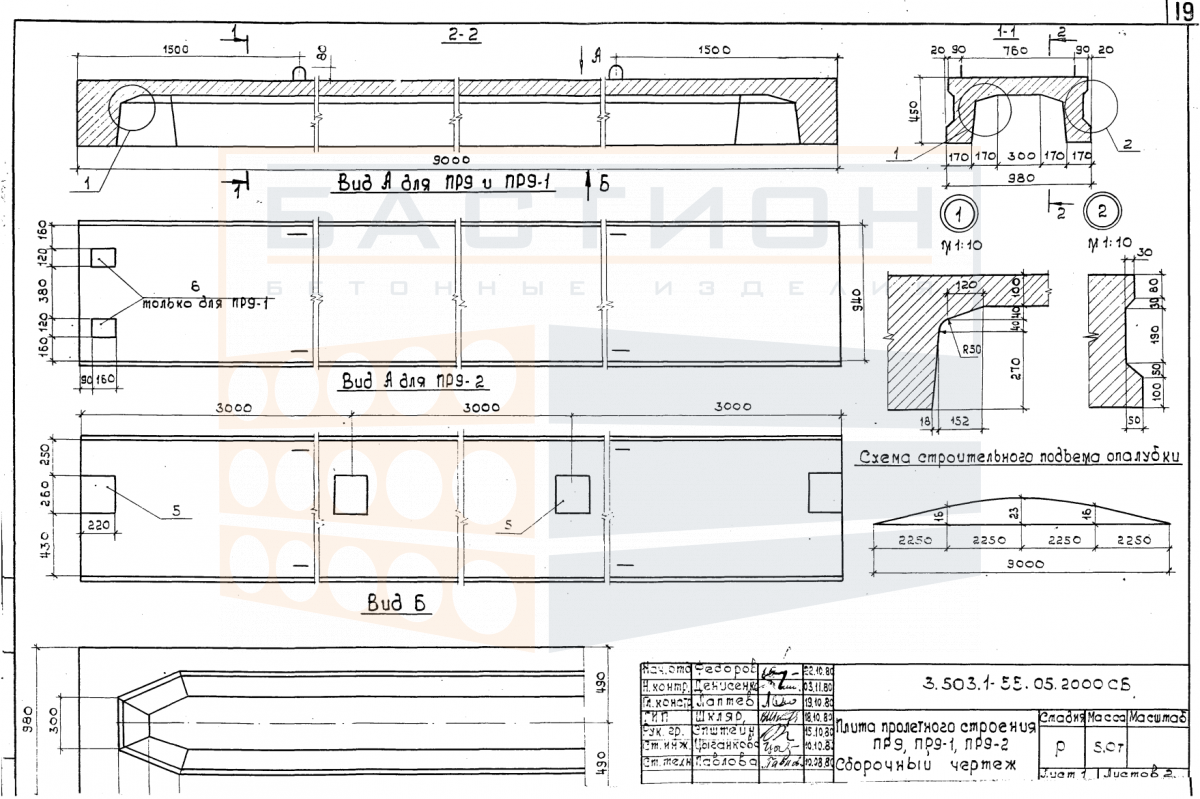

Плита пролетного строения ребристая ПР 9, серия 3.503.1-55, выпуск 5

Плита пролетного строения ребристая ПР 9 серии 3.503.1-55 выпуск 5 — это железобетонный элемент пролетных строений автодорожных мостов, предназначенный для восприятия временных и постоянных нагрузок от транспорта и передающий усилия на опорные части. Ребристая конструкция с двумя продольными ребрами обеспечивает жесткость и распределение изгибающих усилий по длине пролета. Изготовление из железобетона с внутренним стальным армированием позволяет элементу работать в условиях знакопеременных нагрузок и атмосферных воздействий.

Применение плит ПР 9 предусмотрено в составе балочных пролетных строений мостовых сооружений. Опирание ребер на опорные платформы требует точной выверки по высоте и оси, так как перераспределение нагрузки между соседними плитами осуществляется через швы омоноличивания. Недостаточная глубина опирания или смещение плиты могут привести к концентрации напряжений в ребрах. Типоразмер относится к решениям, описанным в серии 3.503.1-55 выпуск 5, где регламентированы геометрические параметры и схемы армирования для пролетов 9 м.

Область применения и технические особенности

Установка плит ПР 9 производится на опорные части мостовых конструкций с опиранием обоих концов. В поперечном направлении плиты укладываются вплотную с последующим омоноличиванием швов. Сопряжение с соседними элементами выполняется сваркой закладных деталей, что обеспечивает совместную работу плит в пролете. Перед монтажом проверяется соответствие опорных площадок отметкам и осям проектной документации.

• Работает в пролете между опорными частями моста, воспринимая изгибающие нагрузки от транспорта и собственного веса.
• Ребра жесткости обеспечивают пространственную неизменяемость плиты и перераспределение усилий на опоры.
• Швы между плитами омоноличиваются по проекту, после чего конструкция работает как единая плита под нагрузкой.
• Торцевые участки в зоне опирания не должны повреждаться при строповке — повреждения снижают прочность на сжатие.
• Монтажное положение проверяется по реперам и проектным отметкам, перекос плиты недопустим.
• Транспортировка и хранение в горизонтальном положении с прокладками в опорных зонах ребер высотой не менее 100 мм.
• Плиты ПР 9 применяются в составе балочных пролетных строений по серии 3.503.1-55 вып.5 для автодорожных мостов.

Выбор плит ПР 9 для конкретного проекта определяется расчетным пролетом и нагрузками, заданными рабочей документацией. Перед монтажом необходимо проверить соответствие артикула и маркировки паспорту изделия.

Правила хранения и транспортировки изделия

Складирование плит ПР 9 осуществляется на ровном твердом основании. Изделия укладываются в горизонтальное положение не более чем в два ряда по высоте. Между плитами в местах расположения ребер устанавливаются деревянные прокладки, обеспечивающие сохранность бетона и предотвращающие появление трещин. При складировании в штабель верхний ряд не должен опираться на слабые участки нижнего.

Транспортировка плит производится железнодорожным или автомобильным транспортом. В кузове плиты фиксируются от продольного и поперечного смещения. Выгрузка выполняется только за монтажные петли с использованием траверсы. Запрещается перемещение плит волоком или навалом. Строповка должна исключать перекос и раскачивание груза. Разгрузка производится на заранее подготовленные площадки.
