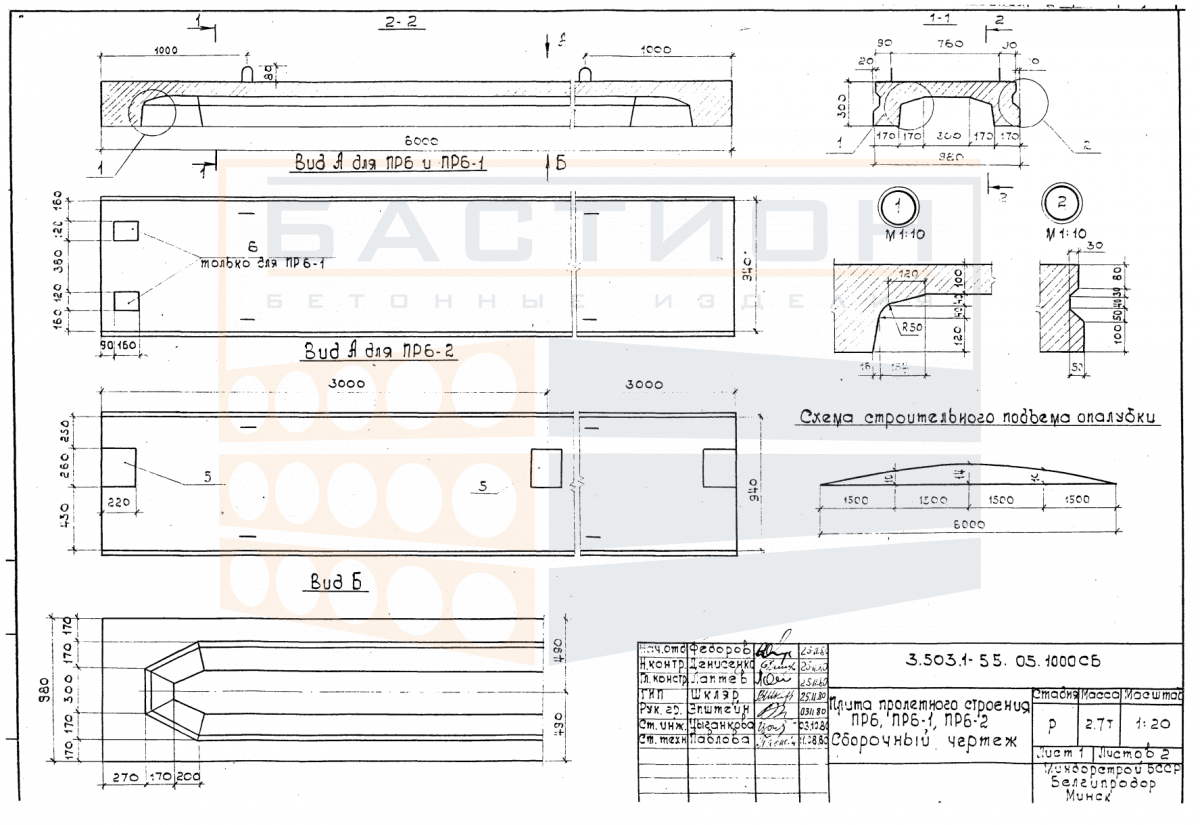

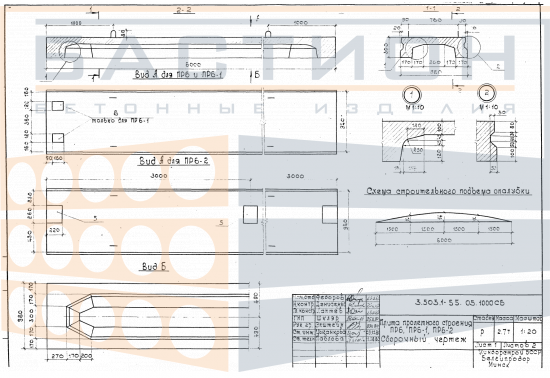

Плита пролетного строения ребристая ПР 6 - 1, серия 3.503.1-55, выпуск 5

Плита пролетного строения ребристая ПР 6-1 — это железобетонный ребристый элемент, предназначенный для устройства пролетных строений автодорожных мостов и путепроводов. Изделие относится к типовым решениям серии 3.503.1-55, выпуск 5, разработанным для сборных железобетонных конструкций транспортных сооружений. Пространственная жесткость обеспечивается системой продольных и поперечных ребер, которые воспринимают изгибающие моменты и передают нагрузки на опорные части пролетного строения.

Плиты данного типоразмера применяются в составе разрезных пролетных строений с опиранием на устои и промежуточные опоры. Работа элемента в пролете требует строгого соблюдения проектной глубины опирания и геометрии установки. Недостаточное опирание или перекос ребер ведет к перераспределению напряжений и возможным деформациям конструкции. Монтаж выполняется с использованием траверс за монтажные петли, предусмотренные в теле ребер.

Область применения и технические особенности

Плиты ПР 6-1 устанавливаются на опорные площадки с выверкой по отметкам и осям. Сопряжение соседних плит в пролете выполняется через продольные и поперечные швы, которые омоноличиваются для обеспечения совместной работы. При монтаже необходимо контролировать положение ребер: продольные ребра должны быть направлены вдоль пролета.

• Назначение ребристой плиты в пролетном строении: восприятие временных транспортных нагрузок и собственного веса с передачей на опорные узлы через ребра жесткости.
• Опирание плиты: проектная глубина опирания на устои и промежуточные опоры должна соответствовать рабочим чертежам серии 3.503.1-55, выпуск 5, для обеспечения равномерной передачи усилий.
• Монтажное положение: плита устанавливается с ориентацией продольных ребер вдоль пролета; перекос или смещение относительно опорных площадок не допускается.
• Стыковка элементов: продольные и поперечные швы между плитами заполняются бетоном или цементно-песчаным раствором по проекту для обеспечения дисковой жесткости пролетного строения.
• Монтажные петли: используются для строповки и подъема; закладные детали не должны повреждаться при погрузке, выгрузке и установке во избежание снижения несущей способности.
• Контроль опорных зон: в местах опирания не допускаются сколы, трещины и раковины, влияющие на передачу усилий; дефектные участки подлежат восстановлению по указанию проектной организации.

Соблюдение проектных требований к опиранию, стыкованию и омоноличиванию обеспечивает совместную работу плит в пролетном строении и предотвращает локальные перегрузки отдельных элементов.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. В местах опирания (под продольными ребрами) укладываются деревянные прокладки; вышележащие ряды отделяются прокладками, расположенными строго по вертикали над нижележащими. Монтажные петли и торцы ребер должны быть защищены от повреждений при складировании.

Транспортирование осуществляется в горизонтальном положении с надежной фиксацией изделий от смещения и опрокидывания. Перевозка навалом запрещена. Погрузка и выгрузка выполняются с использованием траверс и мягких стропов; запрещается сбрасывание и удары, способные вызвать сколы ребер или повреждение арматуры.
