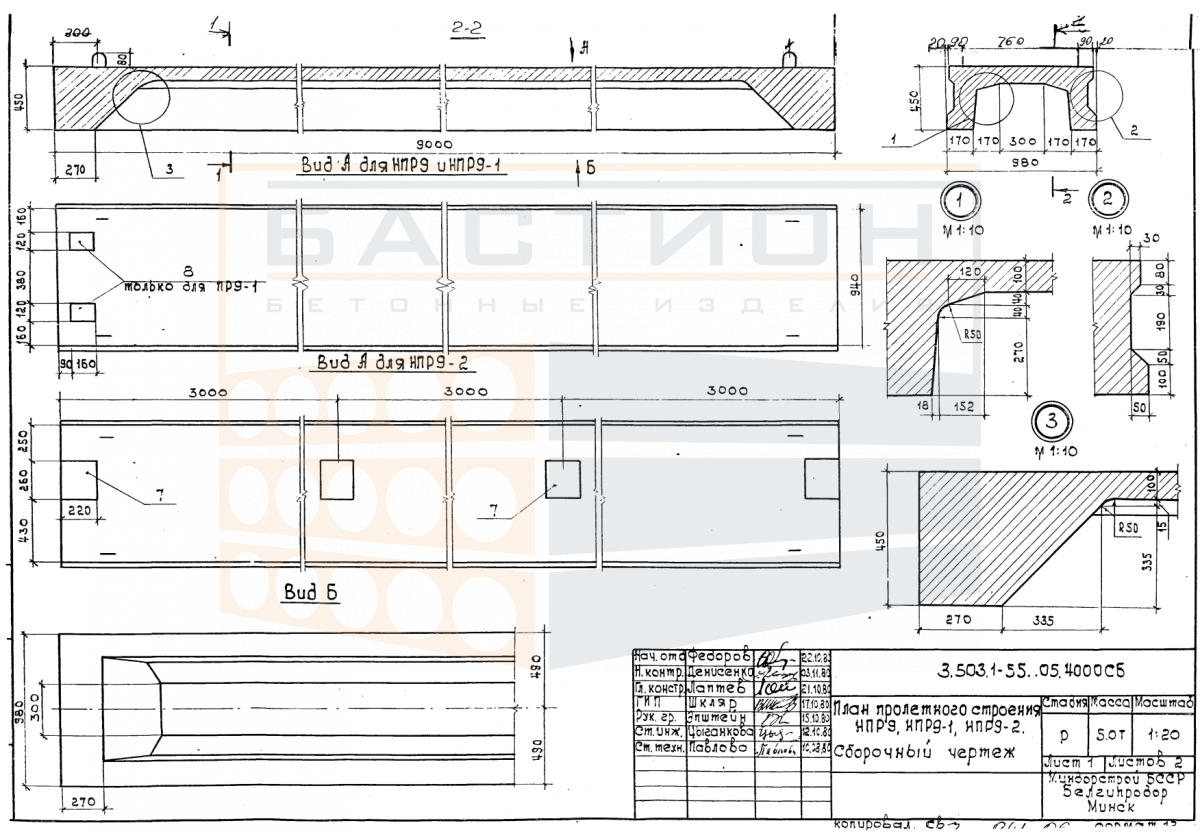

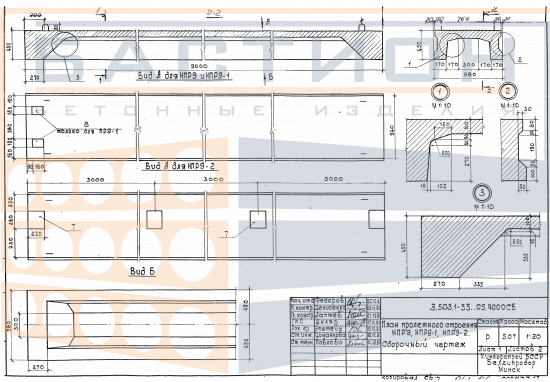

Плита пролетного строения ребристая НПР 9, серия 3.503.1-55, выпуск 5

Плита пролетного строения ребристая НПР 9 — это железобетонный элемент горизонтальной несущей системы мостового сооружения, применяемый в качестве пролетного строения автодорожных мостов и путепроводов. Изделие воспринимает вертикальные нагрузки от транспортных средств и передает их на опорные части, распределяя усилие по конструкции. Ребристая форма обеспечивает жесткость и устойчивость при изгибе, что позволяет перекрывать пролеты с минимальным расходом материала.

Применение плит НПР 9 ограничено типовыми проектными решениями серии 3.503.1-55, выпуск 5. Конструкция рассчитана на эксплуатацию в условиях интенсивного движения, включая динамические и ударные воздействия. Неправильный выбор схемы опирания или нарушение условий монтажа могут привести к перераспределению усилий и снижению несущей способности. Проектное положение изделия должно строго соответствовать рабочим чертежам.

Область применения и технические особенности

Плита монтируется на опорные части мостовых опор с обеспечением проектной глубины опирания. Сопряжение с соседними элементами выполняется через стыковые соединения с последующим омоноличиванием. Ребра плиты ориентируются вдоль пролета, что обеспечивает восприятие изгибающих моментов. При монтаже необходимо использовать траверсы для равномерного распределения нагрузки на монтажные петли. Торцевые зоны плиты не должны повреждаться при строповке и разгрузке. Швы между плитами заполняются бетоном по проектному решению для обеспечения совместной работы.

• Изделие укладывается на опорные части с выверкой по отметкам и осям; отклонение от проектного положения не допускается.
• Ребра плиты работают как основные несущие элементы, воспринимающие изгибающие усилия и передающие нагрузку на опоры.
• Стыки между плитами после омоноличивания обеспечивают пространственную жесткость пролетного строения и равномерное распределение временных нагрузок.
• Монтаж плиты выполняется с помощью крана соответствующей грузоподъемности; масса изделия требует использования транспортных средств с усилителем и жесткой сцепкой.
• Перед установкой проверяется состояние монтажных петель и отсутствие дефектов бетона в опорных зонах и ребрах.
• Типичная ошибка — монтаж на неподготовленную поверхность; опорные части должны быть очищены и выровнены.

Соблюдение проектной схемы опирания и технологии стыковки гарантирует совместную работу плит в составе пролетного строения. Контроль положения при монтаже обязателен для исключения перераспределения усилий.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Прокладки размещаются в местах, соответствующих опорным зонам, и должны располагаться строго по вертикали для исключения изгибающих напряжений. Высота штабеля определяется проектом или ограничивается устойчивостью, при этом каждое изделие отделяется прокладками из древесины или эластичного материала. Запрещается складирование плит с поврежденными ребрами или торцами.

Транспортировка осуществляется в вертикальном или наклонном положении с фиксацией от смещения. Перевозка навалом не допускается. При погрузке и разгрузке исключаются удары и перекосы; монтажные петли используются по назначению без рывков. Грузоподъемность транспортного средства и крепежные приспособления выбираются с учетом массы и габаритов изделия. После доставки проверяется целостность бетона и арматуры.
